水下作业六自由度关节式机械臂结构设计

这款六自由度机械臂的结构设计，核心面向水下模拟器搭载的作业场景，区别于常规陆地工业机械臂的防护设计逻辑，整体构型从关节密封、负载匹配、运动冗余度三个核心维度做了针对性适配。从实际作业需求出发，水下环境中流体阻力对臂体运动的干扰远大于空气介质，因此臂段外壳全部采用流线型弧面过渡，没有突兀的直角凸起结构，能有效降低运动过程中流体带来的附加力矩，减少关节驱动端的负载冗余。

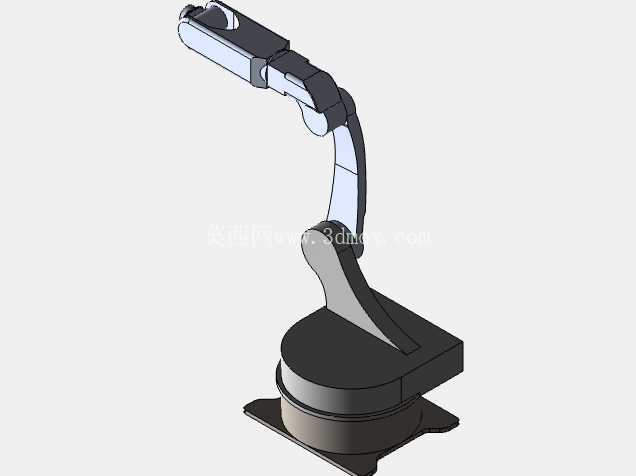

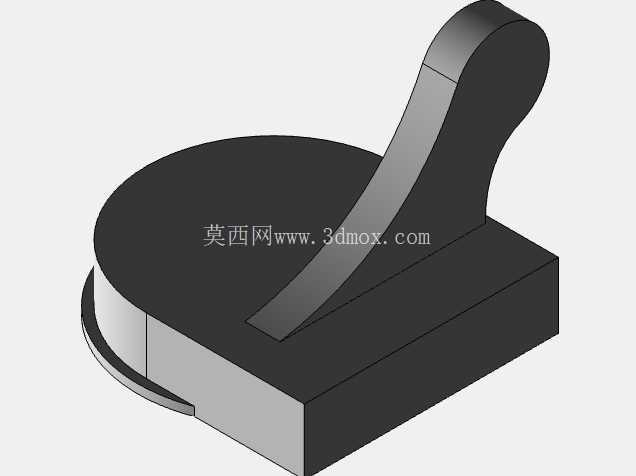

关节布局采用经典的串联式六轴构型，底座回转关节承担整臂水平方向的姿态调整，采用大直径交叉滚子轴承作为回转支撑，能同时承受轴向、径向载荷与倾覆力矩，适配水下作业时可能出现的侧向水流冲击载荷；肩部、肘部三个摆动关节负责臂体在垂直平面内的抬升与伸展，关节处采用中空走线设计，所有动力线缆与信号线缆从关节轴心穿过，既避免线缆在臂体运动过程中出现拉扯磨损，也能减少线缆外露带来的流体阻力，同时为关节密封结构留出足够的安装空间。腕部三个正交关节负责末端执行器的姿态微调，关节输出端采用标准法兰接口，可根据作业需求更换夹爪、采样器、检测探头等不同末端工具，满足水下采样、设备检修、目标抓取等不同作业任务的需求。

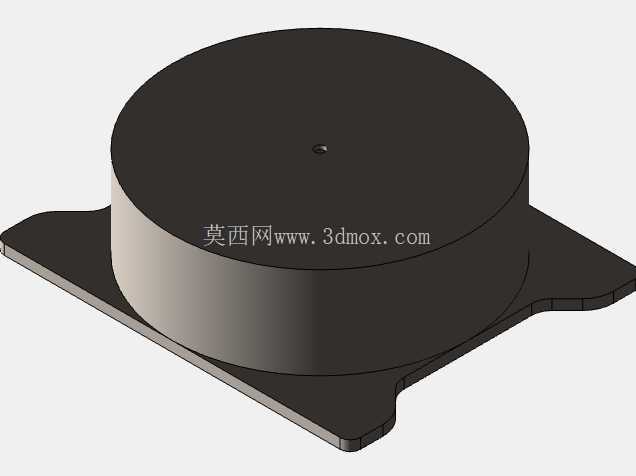

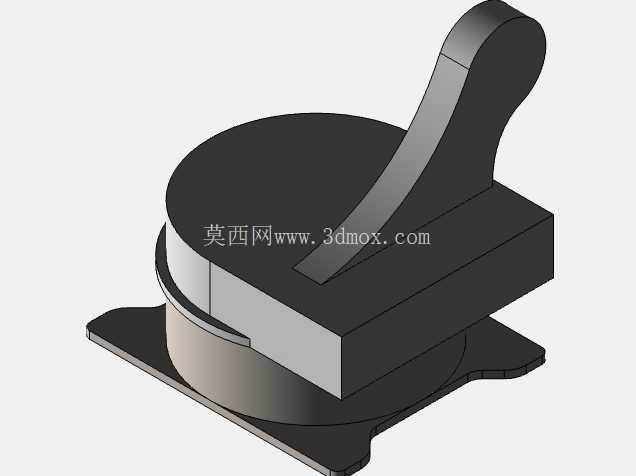

设计过程中同步完成了运动学与动力学模型的搭建，正逆运动学解算覆盖整个工作空间，不存在关节奇异点导致的运动死区，动力学模型充分考虑了水下环境的流体阻尼、浮力补偿因素，能精准模拟不同运动速度下各关节需要输出的扭矩参数，为驱动元件选型提供量化依据。臂体各段的长度比例经过多轮迭代优化，在保证最大作业半径覆盖需求的前提下，尽可能缩短大臂、小臂的悬臂长度，提升整臂的结构刚性，减少末端在负载状态下的形变抖动。底座安装面采用法兰式固定结构，预留了均匀分布的安装螺栓孔，安装边界尺寸适配常见水下模拟器的搭载平台，不需要额外做转接结构即可完成固定安装，底座内部预留了驱动模块、控制模块的安装腔体，腔体采用静密封+动密封组合的密封方案，能满足一定水深下的防水耐压要求。

结构建模过程中所有配合面的公差、安装间隙都按照实际加工装配要求做了预留，关节处的轴承安装位、密封件安装槽都严格遵循对应标准件的尺寸规范，不存在建模过程中常见的干涉问题，可直接导出工程图用于加工生产。配套的动力学模型可直接对接仿真环境，支持通过ROS2实现运动控制指令的传输，能完成虚拟环境下的作业流程调试，提前验证运动路径规划的合理性，避免实际搭载测试时出现碰撞、超程等问题。整臂的重心经过配平设计，在无负载状态下各关节的静态扭矩处于较低水平，能有效降低驱动单元的静态功耗，延长水下作业的续航时间。各关节的运动范围都设置了机械硬限位与软件软限位双重保护，避免运动超程导致的结构损坏或线缆拉扯，限位位置的设置充分考虑了水下作业的常见姿态需求，不会因为限位导致作业空间出现不必要的缩减。
