航模用外转子无刷动力电机结构设计

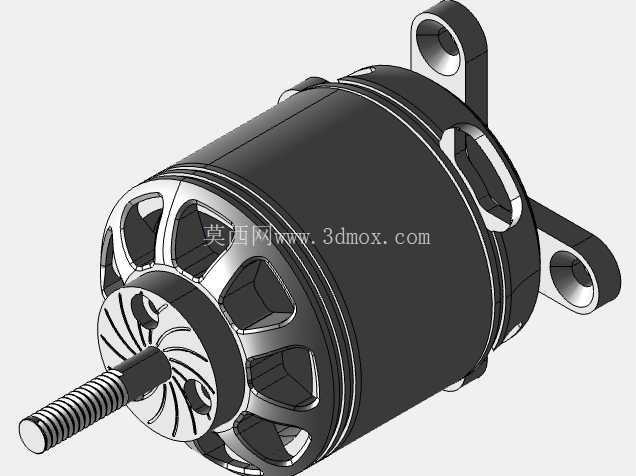

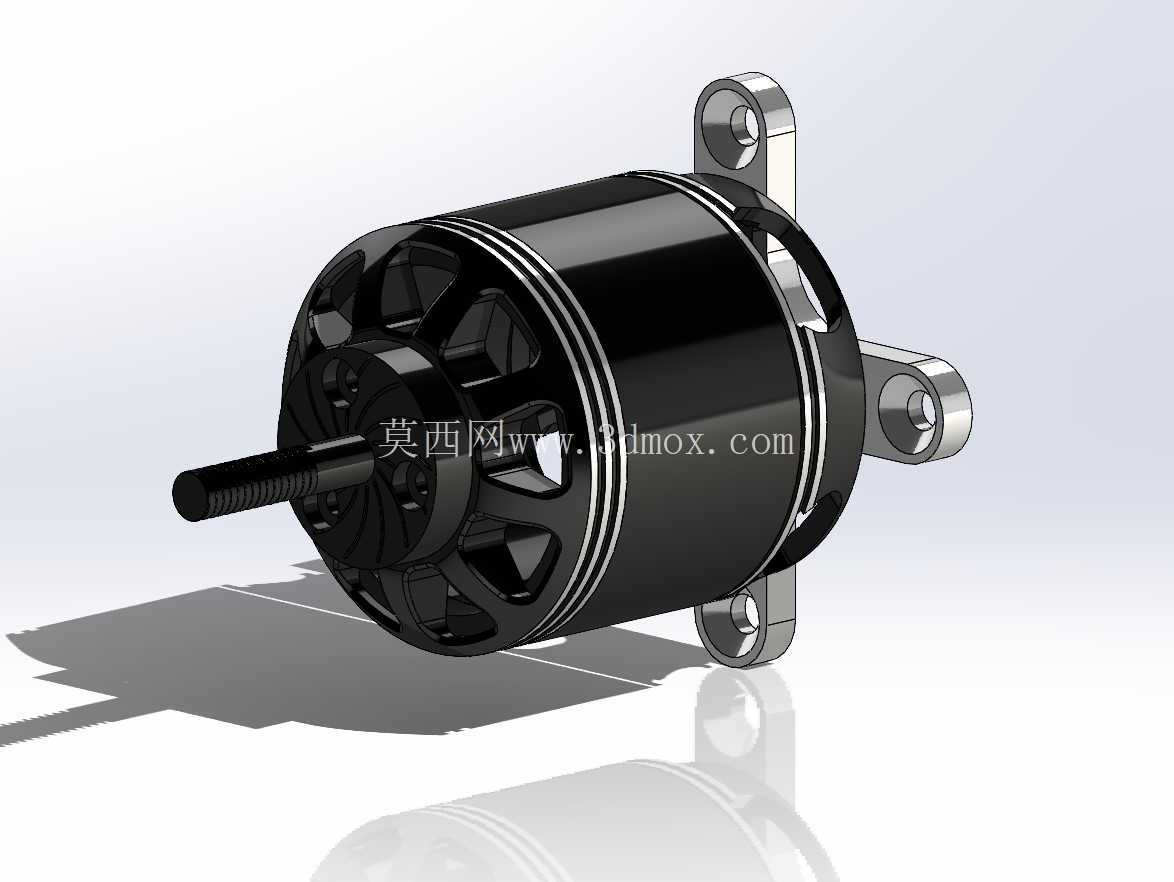

　　这款外转子无刷动力单元，主要面向固定翼航模、多旋翼飞行器的动力输出场景，在航模动力系统里承担电能向机械能转换的核心作用，适配6S锂聚合物供电体系，600KV的转速常数匹配大尺寸螺旋桨的负载特性，能在巡航阶段维持较高的效率区间，避免动力冗余带来的重量浪费。从结构设计逻辑来看，采用外转子布局的核心考量是将永磁体直接嵌入旋转外壳内壁，省去了传统内转子电机的传动连接结构，转子外壳直接作为螺旋桨的安装基座，输出轴直接与前盖轴承组配合，缩短了动力传递路径，降低了传动过程中的能量损耗，同时转子外壳旋转时能带动周边气流流动，直接带走定子绕组工作产生的热量，无需额外加装散热风扇，进一步压缩了整体结构重量。

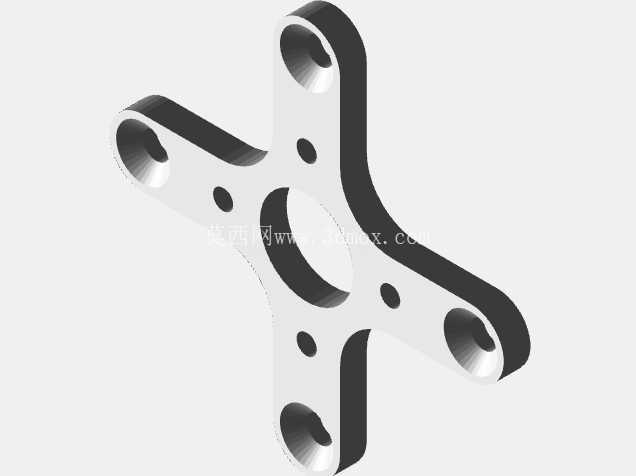

　　安装接口部分采用十字型安装耳设计，四个安装耳分布在电机定子座的径向平面上，每个安装耳都加工有同轴的光孔，安装孔的中心距匹配主流航模电机安装座的通用尺寸，安装时可以直接通过螺栓固定在机身防火板或者电机座上，安装耳与定子座采用一体化加工结构，避免了拼接结构带来的振动松动风险，在大拉力输出工况下能维持安装位置的稳定性，不会出现安装位偏移导致的动平衡失效问题。定子部分采用多槽集中绕组布局，绕组的排布经过优化，在保证槽满率的前提下降低了绕组端部的长度，减少了铜损，定子铁芯采用高导磁硅钢片叠压而成，叠片之间做绝缘处理，能有效降低高频工况下的涡流损耗，适配无刷电调的高频驱动信号。

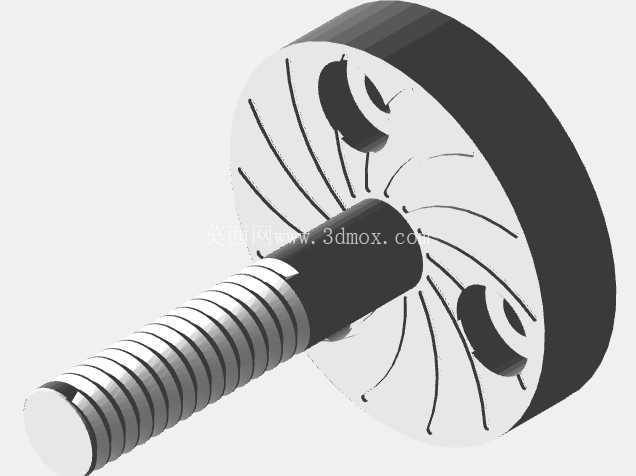

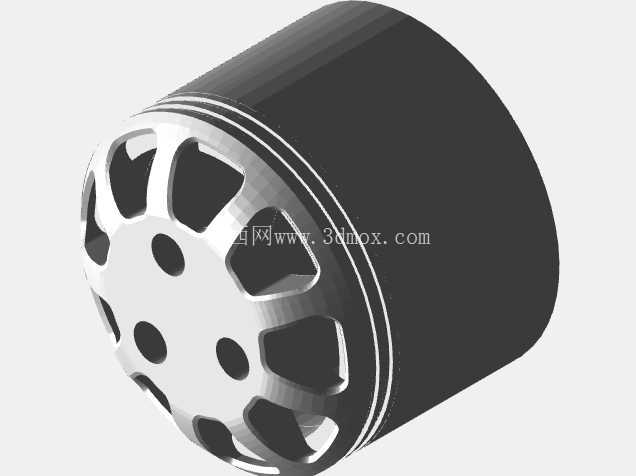

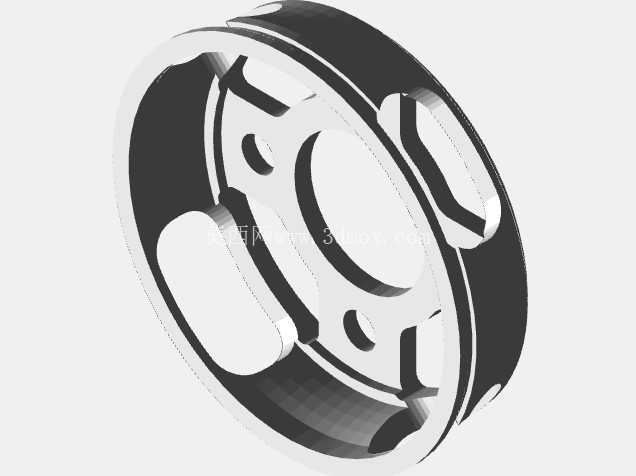

　　输出轴采用高强度合金钢材质，轴端加工有螺纹段，用于螺旋桨的锁紧固定，螺纹段的长度匹配常用螺旋桨桨夹的安装厚度，轴身与前后两个深沟球轴承配合，轴承嵌入定子端盖的轴承座内，前后轴承的跨距经过计算，能抵消螺旋桨旋转时产生的径向弯矩，避免轴承受力不均导致的寿命缩短。转子外壳采用高强度铝合金加工而成，表面做阳极氧化处理，既提升了外壳的耐腐蚀性能，也增强了外壳的表面硬度，避免安装过程中出现磕碰划伤，外壳上加工有若干通风缺口，旋转时缺口能形成导流通道，将外部冷空气导入定子与转子的间隙内，直接冲刷定子绕组表面，带走绕组工作产生的热量，在持续大油门工况下能将绕组温度控制在合理区间，避免高温导致的磁钢退磁问题。磁钢采用表贴式布局，每块磁钢都做了弧度处理，完全贴合转子外壳的内壁，磁钢之间通过定位槽固定，避免高速旋转时磁钢受离心力作用出现移位，磁钢的极对数匹配绕组的槽数，能保证反电动势波形接近正弦波，降低电机运行时的转矩波动，减少动力输出时的振动，提升飞行器飞行过程中的稳定性。从安装边界来看，电机的径向最大尺寸为42mm级别，轴向总长度控制在适配中型固定翼航模的尺寸范围内，安装耳的突出高度不会超出电机的最大径向轮廓，安装时不会与机身整流罩产生干涉，输出轴的伸出长度足够安装桨夹、整流罩等配件，轴端的螺纹规格匹配通用的螺旋桨锁紧螺母，无需额外定制配件即可完成装配。

　　在实际选型应用中，这类电机通常搭配15-17寸的螺旋桨使用，能提供足够的拉力满足10-15kg级别的固定翼航模的动力需求，在巡航阶段电机工作在中等负载区间，效率能达到85%以上，能有效延长飞行器的续航时间，在特技飞行工况下，短时间的大油门输出能提供充足的动力储备，完成特技动作时不会出现动力不足的问题。设计过程中对动平衡做了针对性优化，转子组件在装配完成后都经过动平衡校正，剩余不平衡量控制在航模动力要求的范围内，高速旋转时不会产生明显的振动，避免振动传递到机身导致机载电子设备出现工作异常，也能降低机身结构的疲劳损伤。前后端盖的配合采用止口定位结构，装配时能保证定子与转子的同轴度，避免出现定转子扫膛的问题，端盖与定子座之间采用过盈配合加螺丝锁紧的固定方式，在剧烈振动工况下不会出现端盖松动移位的问题。出线端采用耐高温硅胶线，线径匹配电机的最大持续电流，线材从定子座的后侧引出，引出位置做了防弯折处理，避免安装过程中线材反复弯折导致的线芯断裂，线材的长度预留足够，方便与电调连接时的走线布置。
