飞翼布局遥控无人验证机结构设计

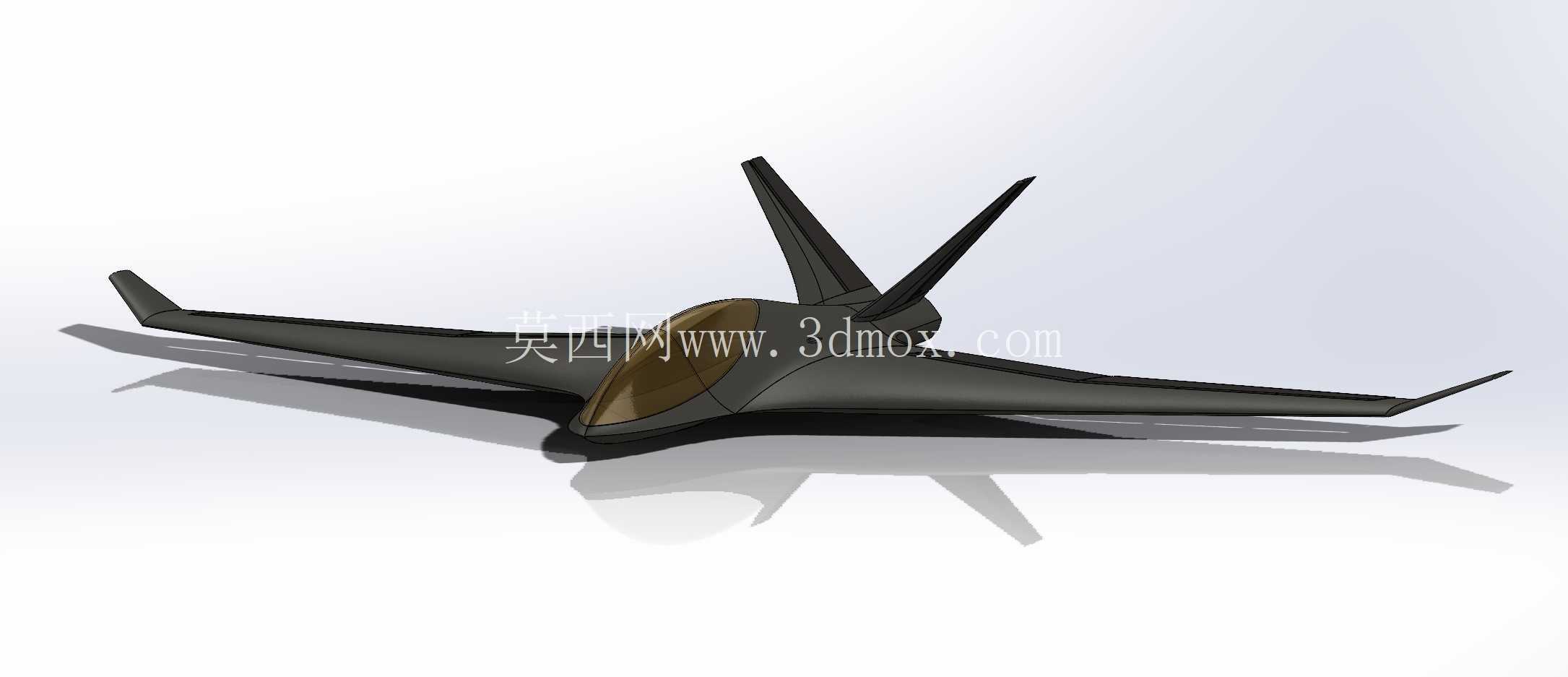

　　这款飞翼布局的遥控无人飞行器，在结构设计阶段就围绕低空低速飞行场景做了针对性优化，整体采用无垂尾融合翼身构型，相比常规布局飞行器，能有效降低飞行过程中的气动阻力，同时减少雷达反射截面积，既可以作为航模爱好者的飞行验证平台，也能为小型隐身无人侦察设备的气动布局验证提供实物参考。从实际使用场景来看，这类小尺寸飞翼飞行器多用于航模飞行训练、低空航拍测试、高校气动教学实验等场景，无尾飞翼的布局特性对飞控系统的混控逻辑有较高要求，设计阶段需要反复调整舵面的舵量分配，保证俯仰、偏航通道的操控响应足够线性，避免飞行过程中出现荷兰滚、俯仰发散等失控问题。

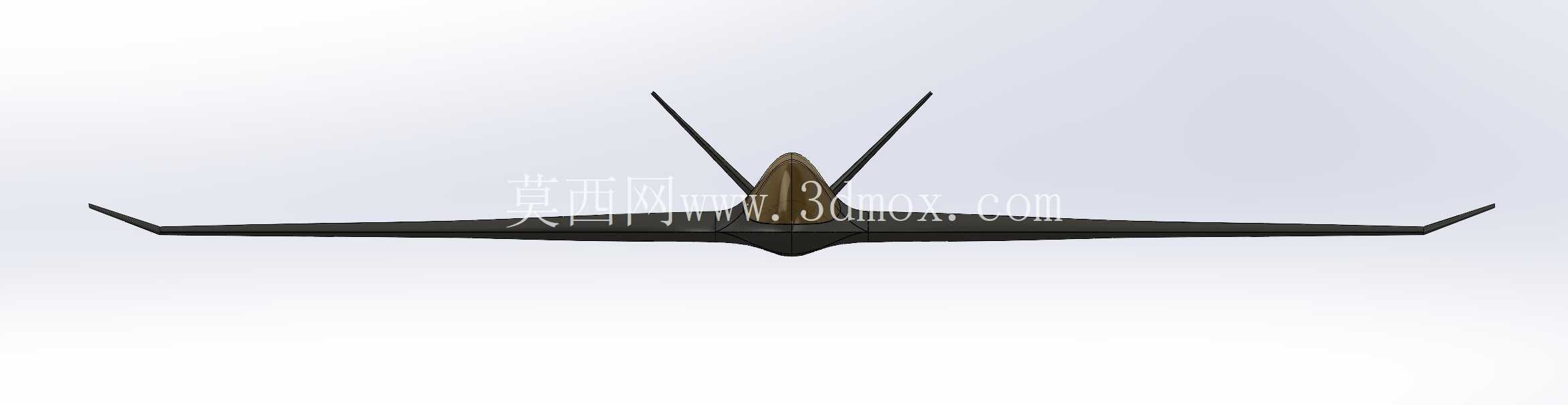

　　整机的外形尺寸经过多轮迭代调整，翼展控制在1780毫米，机身总长度800毫米，最大理论起飞重量3公斤，这个尺寸边界既保证了飞行过程中的翼载荷处于合理区间，能在3-4级风的户外环境下保持稳定飞行姿态，也方便使用者拆解后进行短途运输，不需要占用过大的收纳空间。翼型选择上采用了低速高升阻比的层流翼型，机翼后缘设置了分段式升降副翼，同时在翼尖位置做了切角处理，能够抑制翼尖涡流的产生，进一步提升巡航阶段的气动效率，降低动力系统的功耗，延长单次飞行的续航时间。

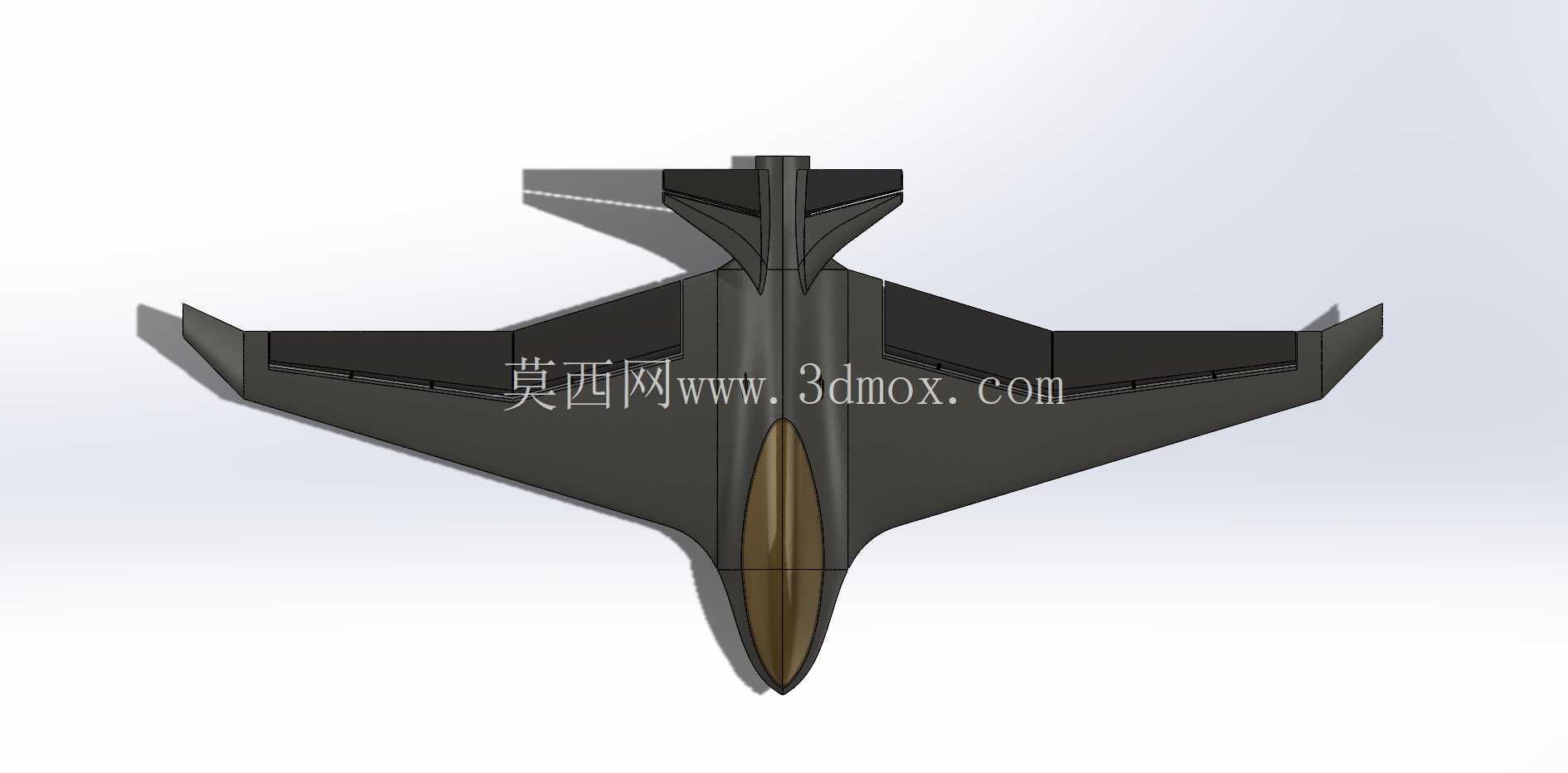

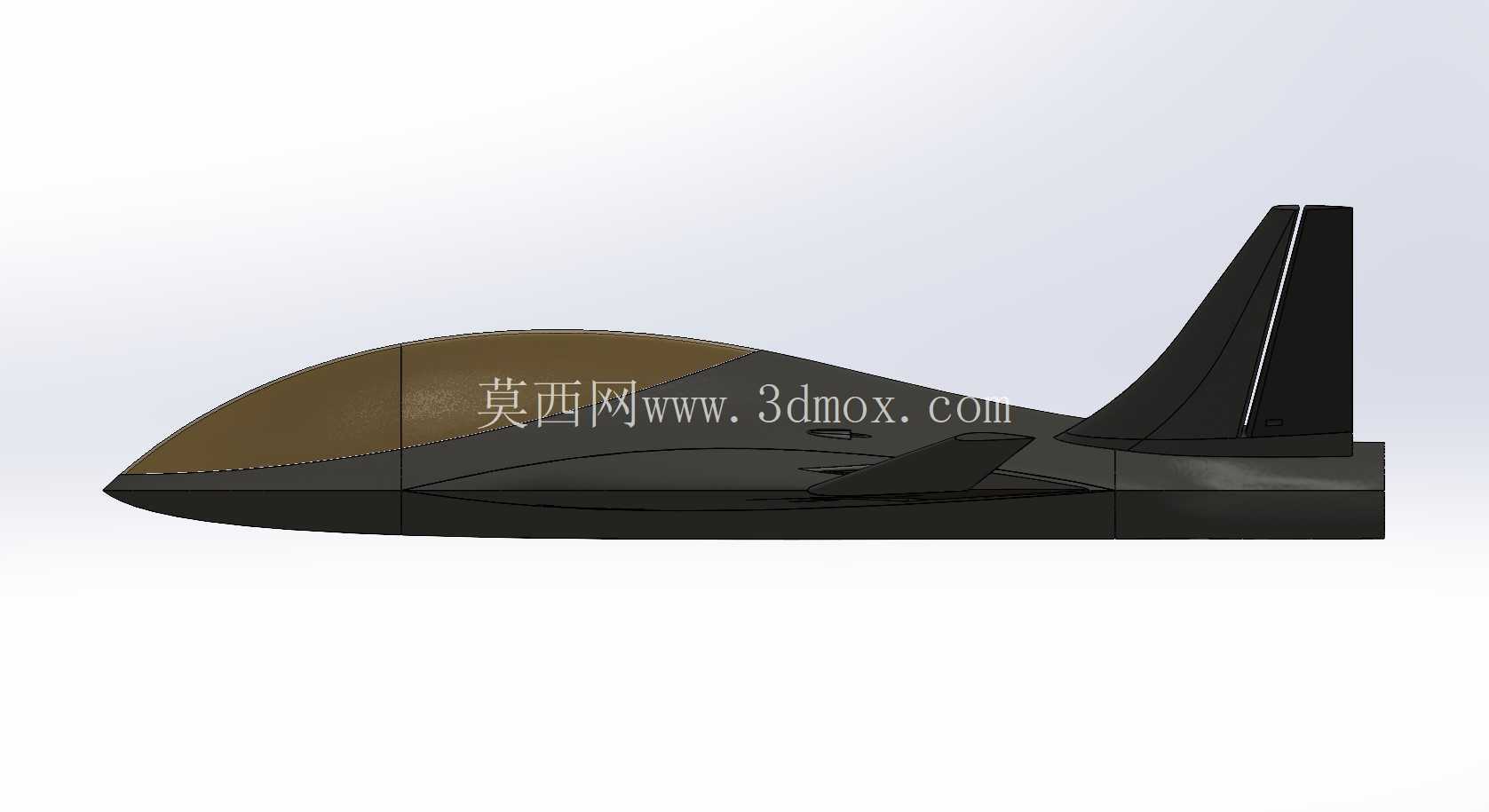

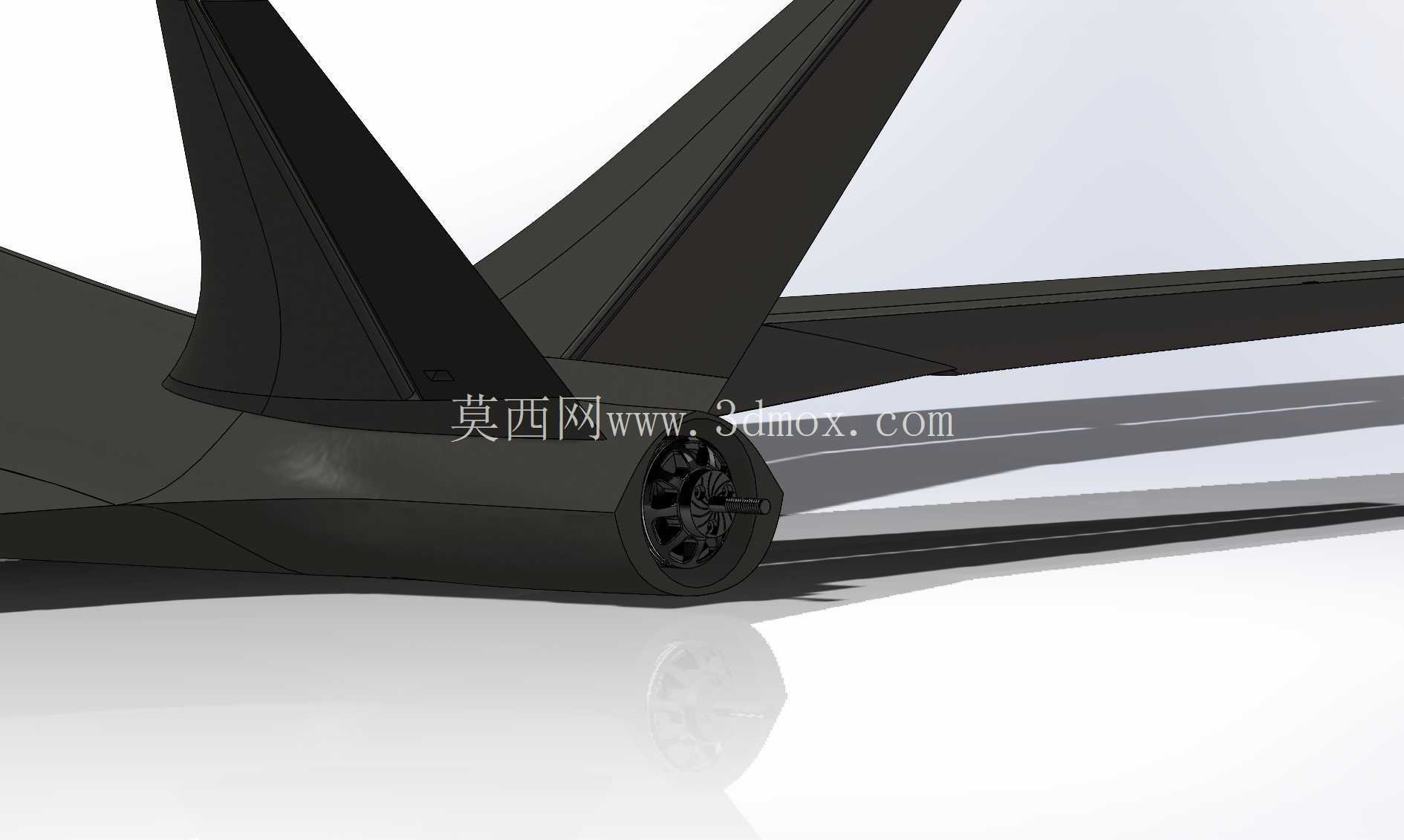

　　机身主体采用上单翼融合体设计，座舱位置做了一体化的流线型整流罩，既可以容纳飞控板、电池、接收机等机载电子设备，也能减少机身中段的气动干扰阻力。起落架部分采用了轻量化的滑橇式结构，在草地、平整铺装路面都能完成起降作业，不需要额外配备专用的起降跑道，降低了使用场景的限制。动力系统的安装位置预设在机身尾部中轴线处，适配尾推式动力布局，能够匹配电动涵道动力组或者螺旋桨动力系统，使用者可以根据自身的飞行需求灵活更换动力配置，兼顾飞行速度与续航时长的不同需求。

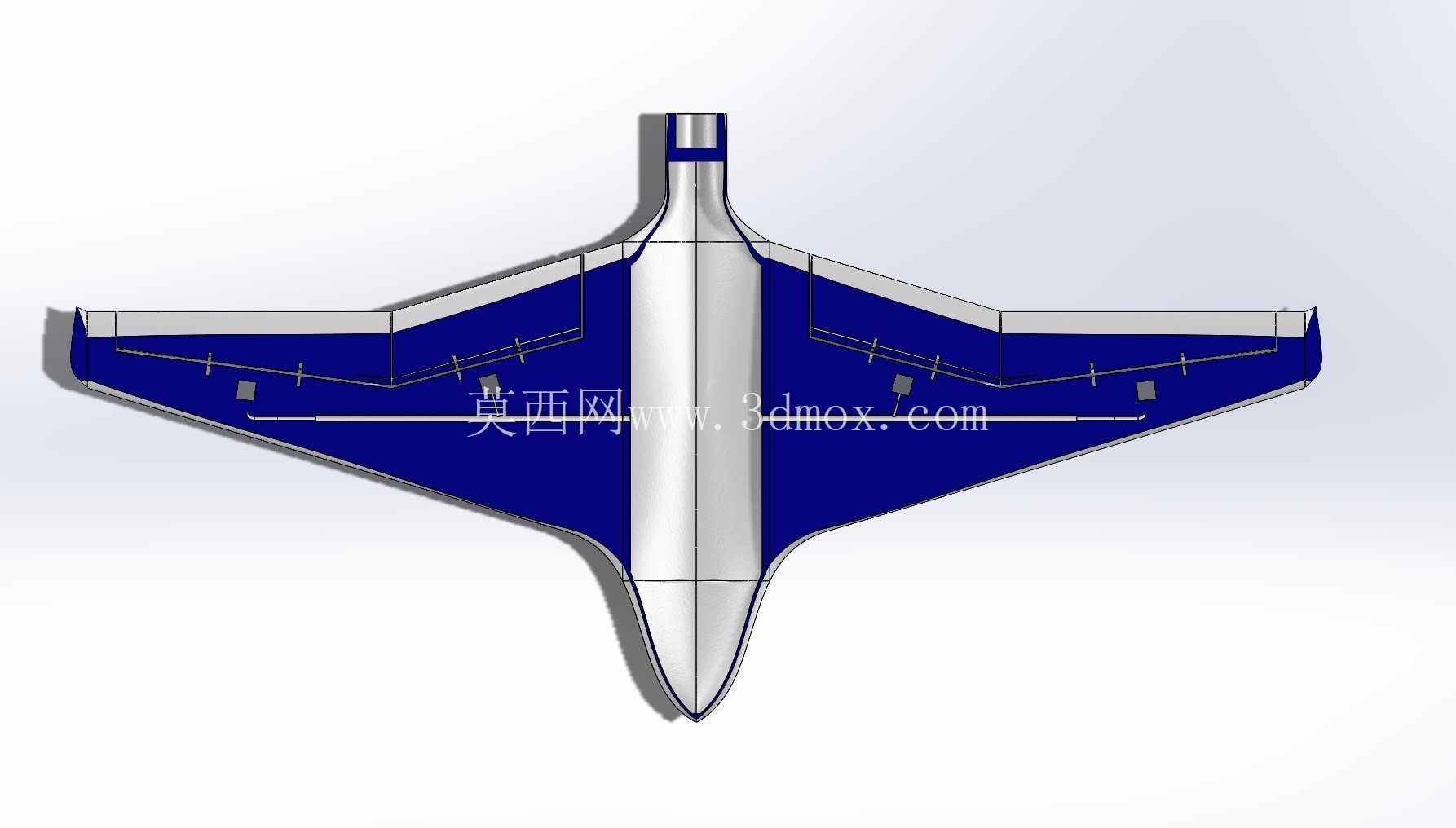

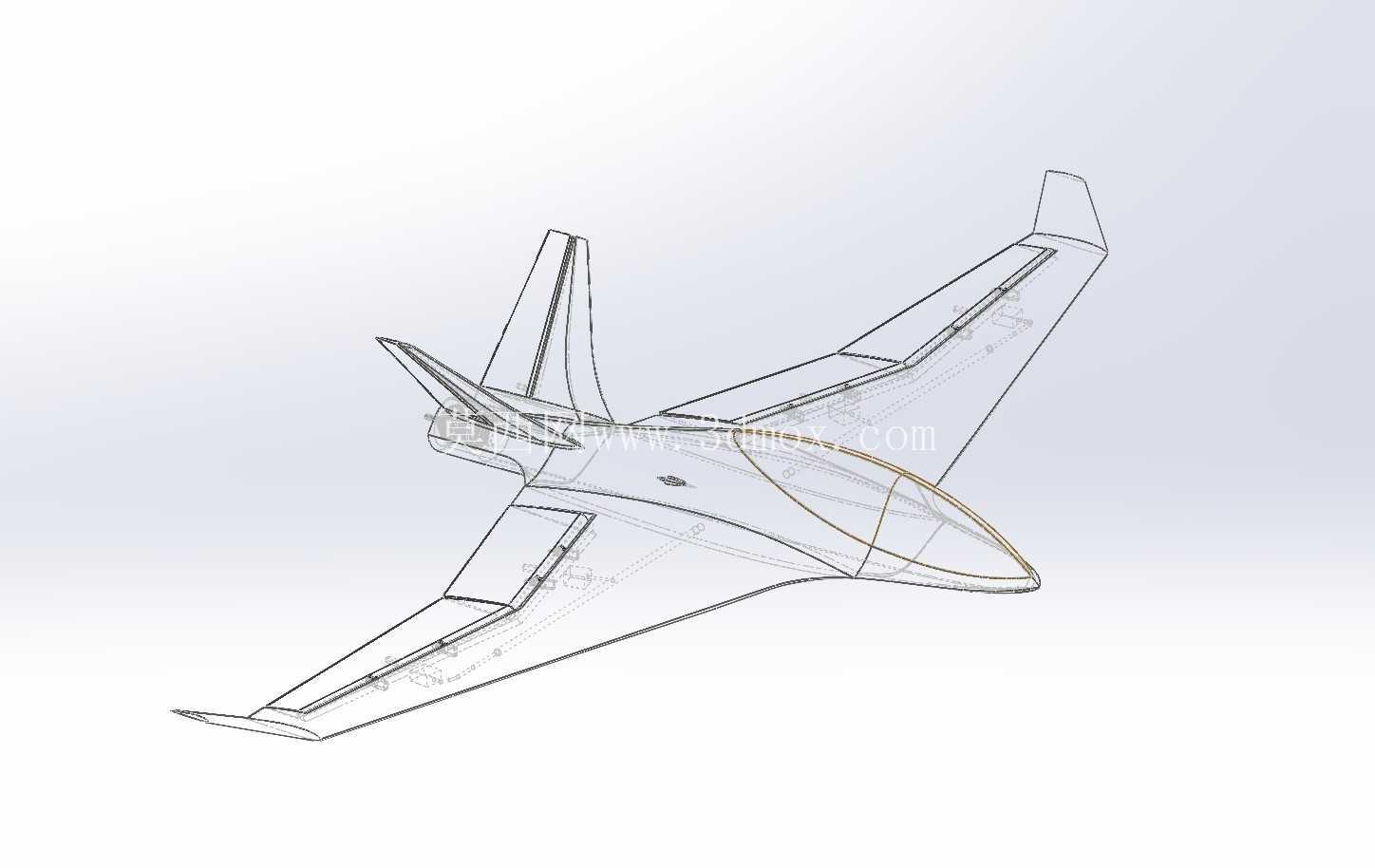

　　在结构强度设计上，机翼内部预设了碳纤维加强杆的安装槽位，能够在降低整机结构重量的同时，保证机翼在大机动飞行过程中不会出现过大的形变，避免因为机翼颤振导致飞行事故。机身各段的连接位置都设计了快拆卡扣结构，不需要额外使用工具就能完成机翼、尾段结构的拆装，方便日常的设备调试与维护检修。整机的重心位置经过反复核算，设定在机翼平均气动弦长的30%位置，这个重心区间能够保证飞翼布局飞行器的纵向静稳定性，降低飞控系统的调校难度，即使是有一定飞行经验的航模爱好者，也能较快适配这款飞行器的操控手感。
