双涵道飞翼布局遥控验证机结构

　　这套结构围绕飞翼式遥控飞行器展开，核心目标是在无垂尾、无平尾的融合翼身上布置两套70毫米口径涵道风扇动力，形成低阻、紧凑、适合高速飞行验证的构型。整机没有传统圆筒机身与独立尾翼的明确分界，机翼从中央载荷区向两侧平滑延展，前缘后掠、翼尖收窄，俯视轮廓接近三角形飞翼。这样的外形能够减少浸润面积和部件干扰阻力，同时把电池、接收机、电调、涵道机组和主要承力结构集中在翼身融合段，使重心控制在气动焦点附近，降低俯仰配平难度。

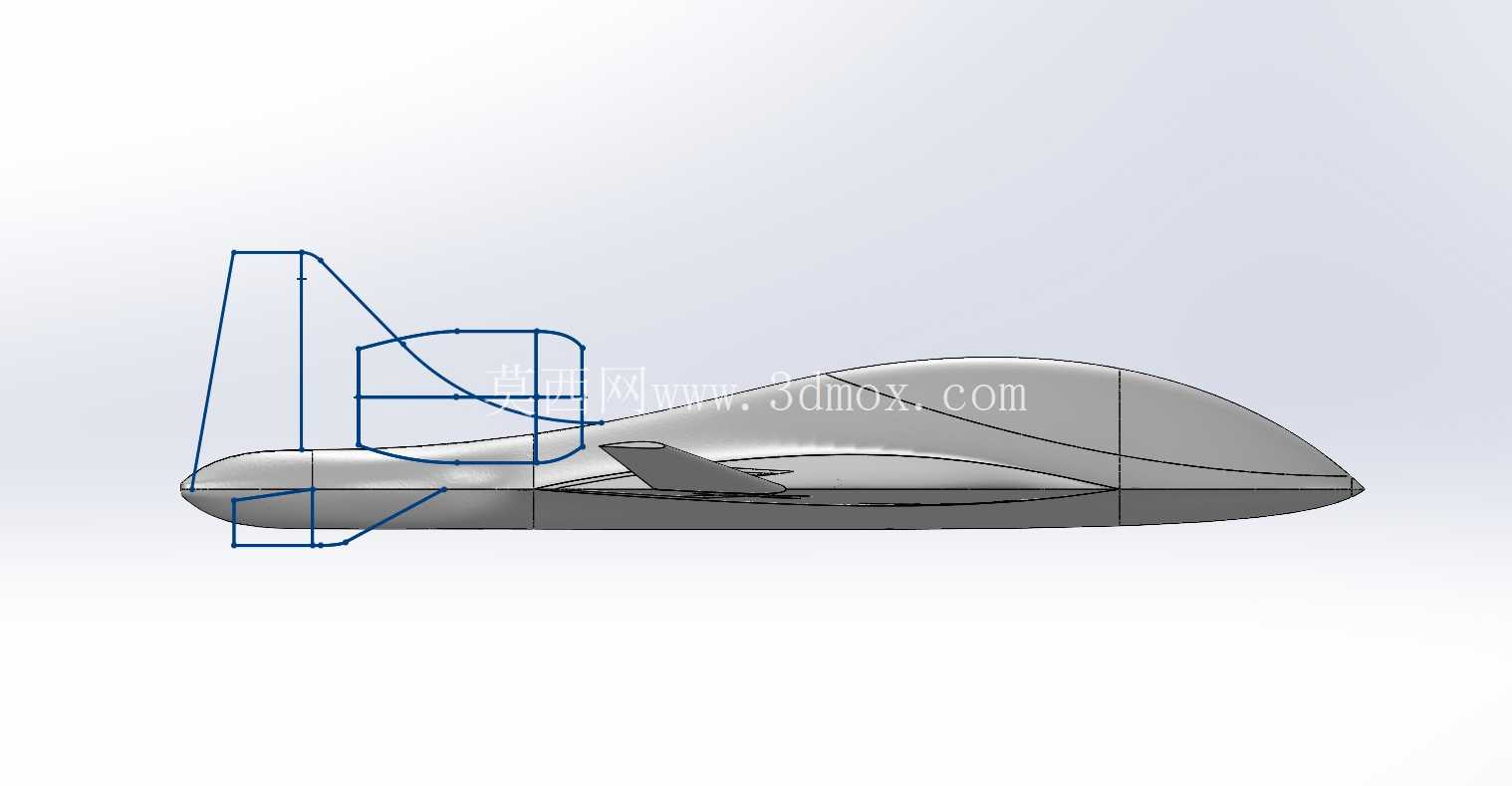

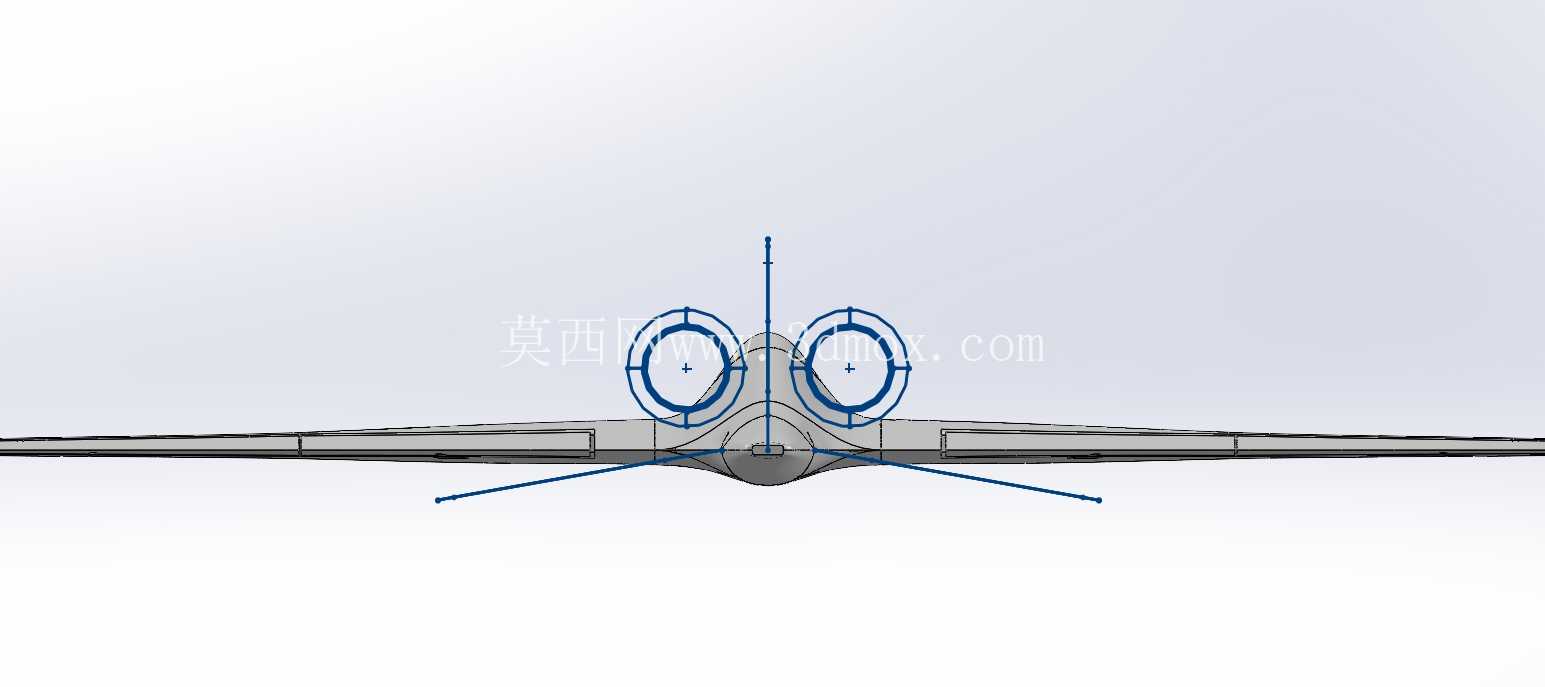

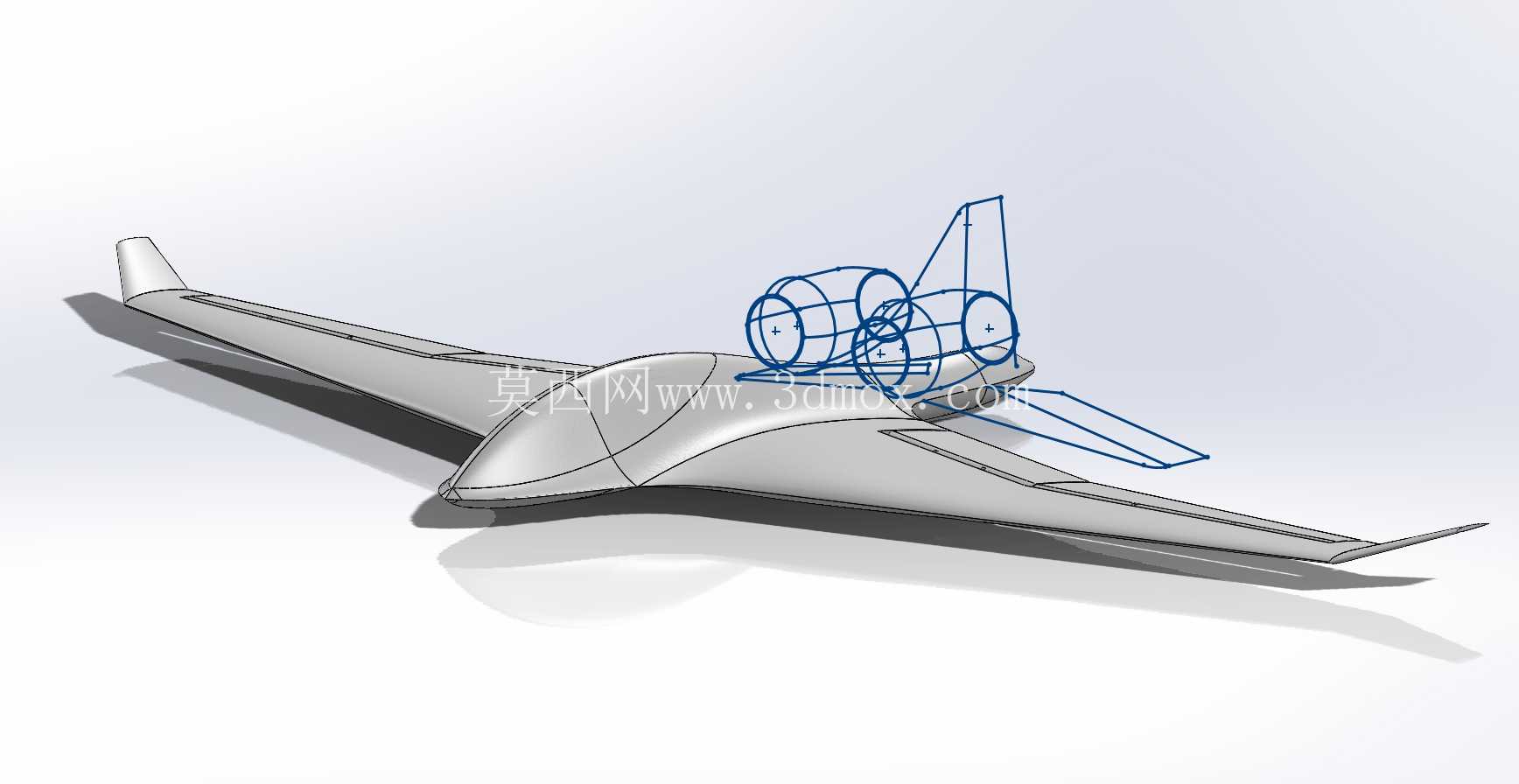

　　动力舱位于中央翼身上方，采用左右并列的双涵道布置。两套圆筒形涵道通过支架与翼面连接，前部进气、后部排气的轴线基本沿机身纵向布置。并列动力的价值不只在于增加推力，也在于通过两侧电机转速差形成偏航控制力矩，弥补纯飞翼布局缺少垂尾时的方向稳定性不足。实际调试时，两侧推力差需要与升降副翼的滚转、俯仰通道配合，避免单侧动力变化引起明显侧滑或翼尖下沉。涵道外筒还能约束风扇气流，降低裸露螺旋桨在高速状态下的叶尖损失，并提高地面搬运、起降和迫降时的安全性。

　　中央翼身区域承担主要安装功能。上表面需要预留涵道支架固定面、进气间隙和检修开口；内部则要划分电池舱、电调安装位、接收机舱、走线槽和加强肋位置。电池通常靠近重心布置，可沿纵向小范围移动以调整配平；电调应贴近涵道电机并保留冷却气流通道，避免长时间大油门下热量积聚。翼面内部不宜只依赖薄壳承力，在动力支架落点、主起落接触区和翼根过渡段应布置局部加强肋或夹层结构，把推力、振动和着陆冲击分散到翼盒上。

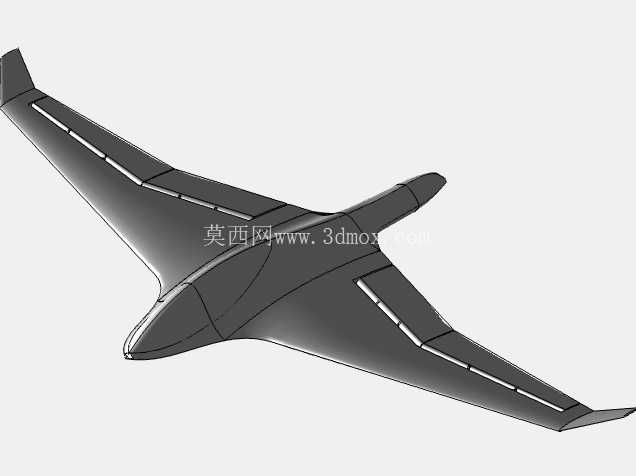

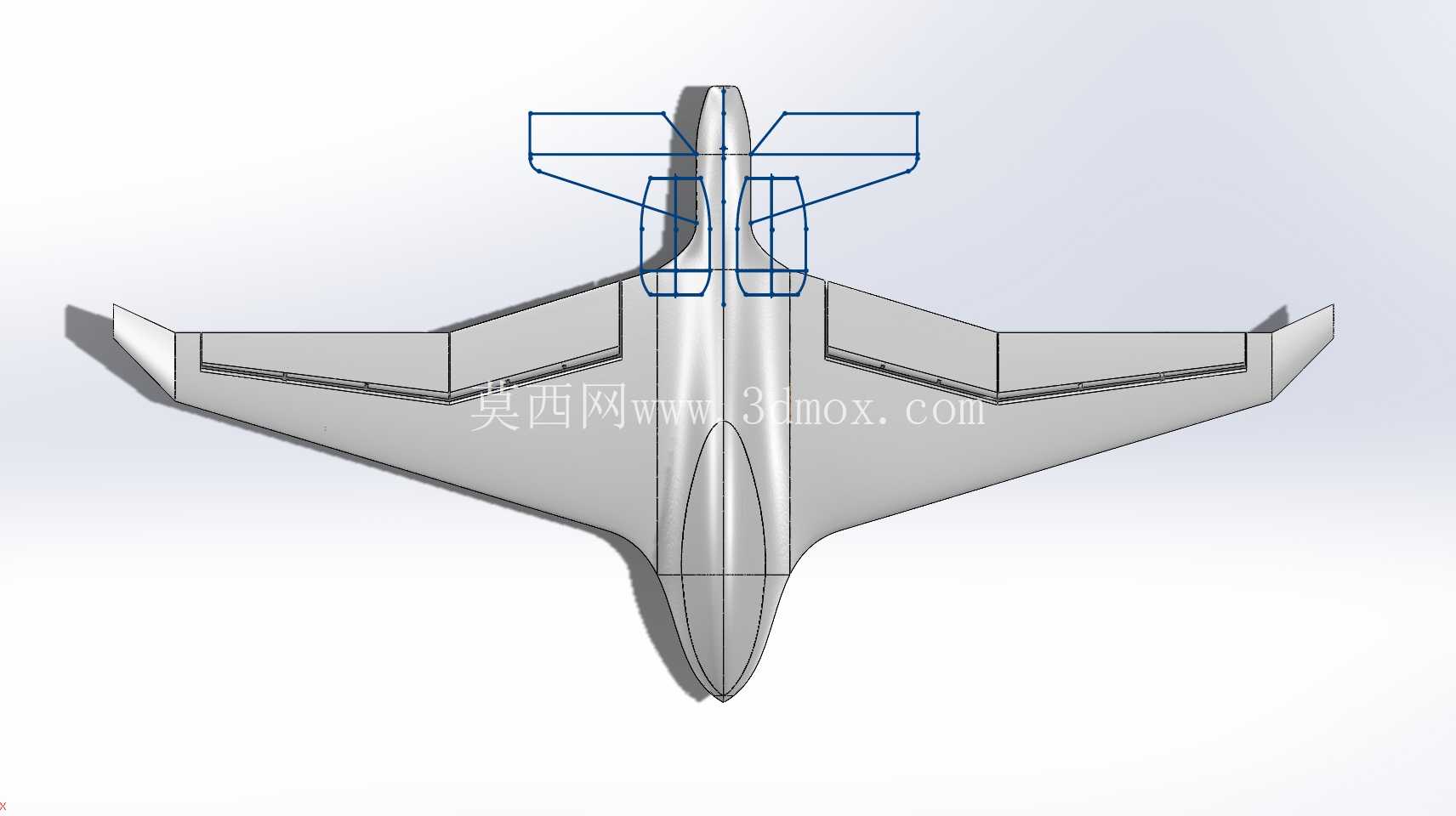

　　从外形边界看，飞翼展弦比偏低，翼展方向占用空间较大，但纵向长度相对较短，适合在固定场地进行滑跑或手抛验证。机翼后缘布置宽幅控制面，左右两侧可同时上、下偏转作为升降舵，也可差动偏转实现滚转。若进一步完善方向控制，可在后缘外侧设置阻力舵，单侧张开增加阻力来辅助转弯；这对双涵道飞机尤其有用，因为推力差在低速小油门状态下的方向控制效率会下降。设计控制面时要保证舵面铰链线与翼盒结构平行，摇臂、舵机和拉杆尽量藏入翼内，减少外露阻力。

　　建模过程中，翼身曲面应优先保证前缘连续性和上表面光顺度。中央隆起段既要容纳设备，又不能过度破坏飞翼的升力体形态；动力支架与翼面交接处需要做整流过渡，否则高速气流在支架前后容易形成局部分离。涵道短舱的位置不能过于靠后，否则电机和风扇重量会把重心拉到焦点之后，造成俯仰不稳定；也不能过度遮挡机翼上表面气流，进气口前方应保持干净，避免机身曲面造成进气畸变。

　　该类结构主要用于航模气动验证、涵道动力集成教学、飞翼控制方案论证以及小型无人验证平台前期方案推演。工程人员在使用该结构时，可重点检查三项边界：一是双涵道中心距与翼身宽度的匹配，防止喷流相互干扰或支架跨度不足；二是设备舱与翼面厚度的关系，薄翼段不能强行塞入过高电池；三是起落或迫降路径上是否有突出部件，涵道短舱、舵机摇臂和腹部舱盖都应避免成为首先触地的硬点。整体方案偏重概念验证，曲面、骨架和动力安装关系表达清晰，适合在此基础上继续细化骨架、舱门、起落架和操纵系统。
