FPV穿越机5W功率图传发射模块结构

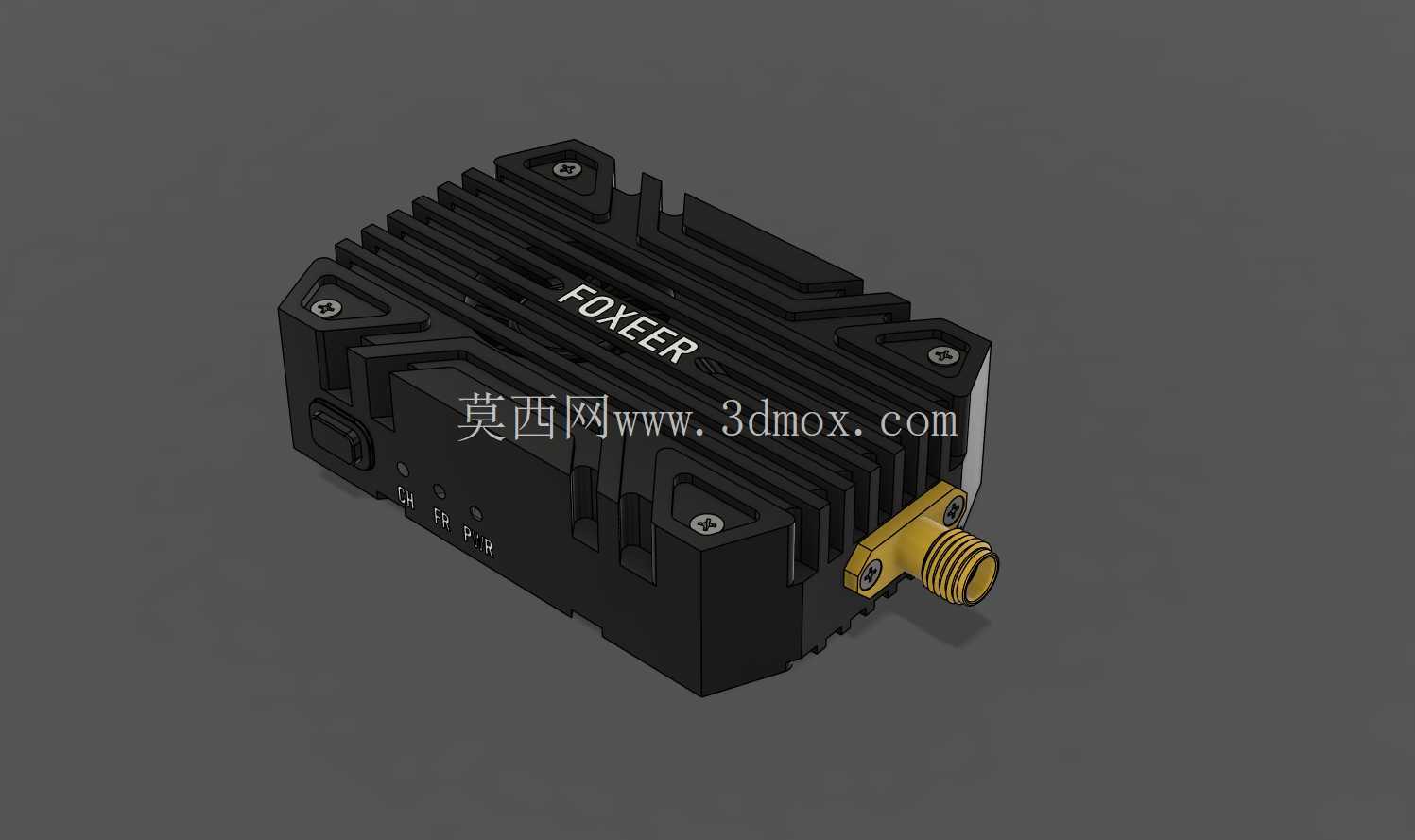

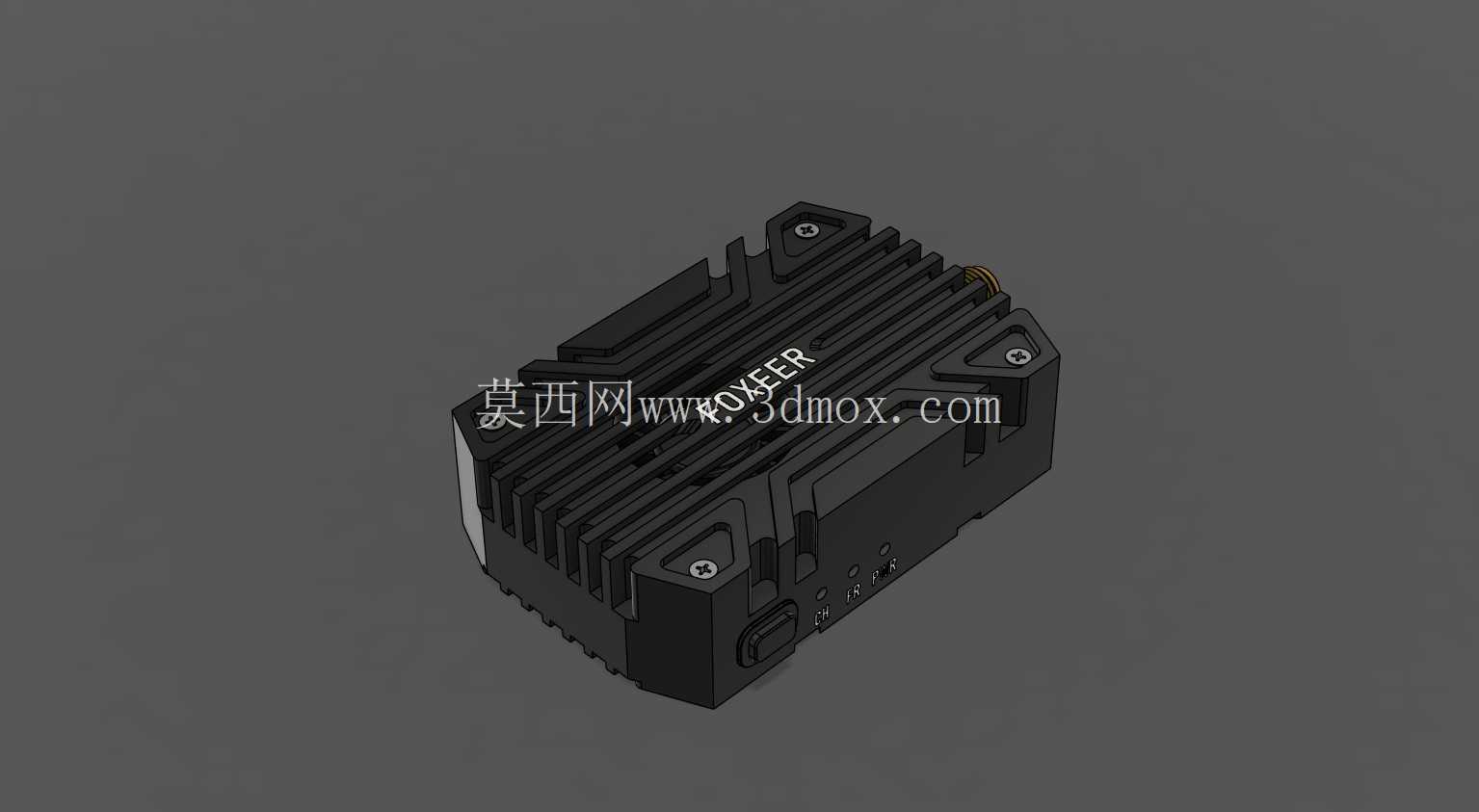

　　这款FPV穿越机用5W功率图传发射模块，是航模射频链路里的核心信号输出部件，日常应用在竞速穿越机、长距离航测无人机、工业巡检小型无人机的机载信号传输场景中，负责把机载摄像头采集的实时画面调制为射频信号，发射到地面接收端，完成飞行视角的实时回传，支撑飞手完成第一视角操控、障碍物规避、巡检画面采集等实际作业需求。从结构设计层面看，模块整体采用一体化铣削铝合金壳体，壳体表面布满平行排布的散热鳍片，这一设计是针对5W大功率发射工况下的发热问题做的针对性优化——大功率射频功放芯片工作时的热流密度较高，鳍片结构可以在不额外增加散热风扇、不占用过多机载安装空间的前提下，把芯片工作产生的热量快速传导到壳体表面，借助飞行过程中的迎面气流完成被动散热，避免高温导致的功率衰减、信号失真甚至芯片烧毁问题。

　　壳体的四个角位设计了内凹式安装孔，孔位内嵌金属衬套，安装时可以通过M2规格的螺丝直接固定在穿越机的碳纤机架安装位上，安装孔的位置公差控制在±0.1mm范围内，能适配市面上绝大多数标准尺寸的FPV机架安装孔距，不需要额外做转接支架，降低装机的结构复杂度。模块侧端伸出的SMA射频接头采用黄铜镀金材质，接头根部做了台阶式定位结构，安装天线时可以保证接头与壳体的同轴度，避免装机震动导致的接头松动、信号驻波比异常问题，接头的外螺纹尺寸符合标准SMA公头规范，可兼容市面上所有5.8G频段的图传天线，不需要做接口改装。壳体侧面预留了三个微型拨码开关，对应功率档位、频段选择的功能，开关位置做了内凹防护设计，避免飞行过程中碰到机架碳板或者走线导致的档位误触，开关的触发行程设计为1.5mm，飞手在地面调试时用指尖就能完成档位切换，不需要借助额外工具。模块底部预留了排针焊接位，对应电源输入、视频信号输入、音频信号输入、飞控调参的接线定义，排针的焊盘做了加大处理，能承受装机时的焊接拉力，避免炸机震动导致的焊盘脱落、接线虚接问题。

　　从安装边界来看，模块整体外形为规整的长方体结构，鳍片最高处距离安装基准面的高度控制在12mm以内，横向长度35mm，纵向宽度25mm，安装时只需要在机架上预留对应尺寸的平整安装面，不需要在周边预留额外的散热空间，鳍片的边缘做了C0.5的倒角处理，不会划伤装机时的硅胶线或者天线馈线。结构设计时还考虑了机载震动工况，壳体内部的PCB板固定位设计了减震胶圈卡槽，装配时可以在PCB与壳体之间垫入硅胶减震圈，过滤飞行过程中电机传递过来的高频震动，避免震动导致的晶振偏移、信号频率漂移问题。

　　壳体表面采用硬质阳极氧化处理，氧化层厚度控制在10μm左右，既可以提升壳体的表面硬度，避免装机、炸机时的刮擦损伤，也能提升壳体的绝缘性能，避免机载电流通过壳体传导到射频部分造成信号干扰。在实际装机应用中，这款模块可以适配2-6S的机载电源输入，内部集成了稳压滤波电路，结构设计时把电源滤波电路的位置靠近电源输入引脚排布，缩短大电流走线的长度，减少电源纹波对射频信号的干扰，对应的壳体内部也做了分腔隔断设计，把电源部分、功放部分、信号调制部分用金属筋条隔开，避免不同电路部分之间的电磁串扰，保证5W功率输出时的信号纯净度，减少画面的雪花、横纹干扰问题。
