双发涡桨水陆两栖飞机结构设计

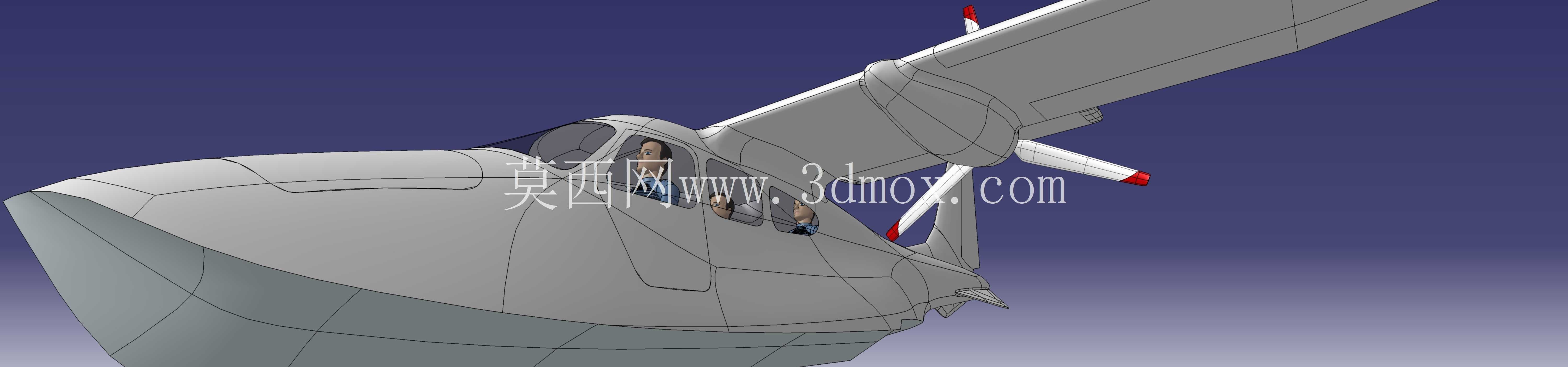

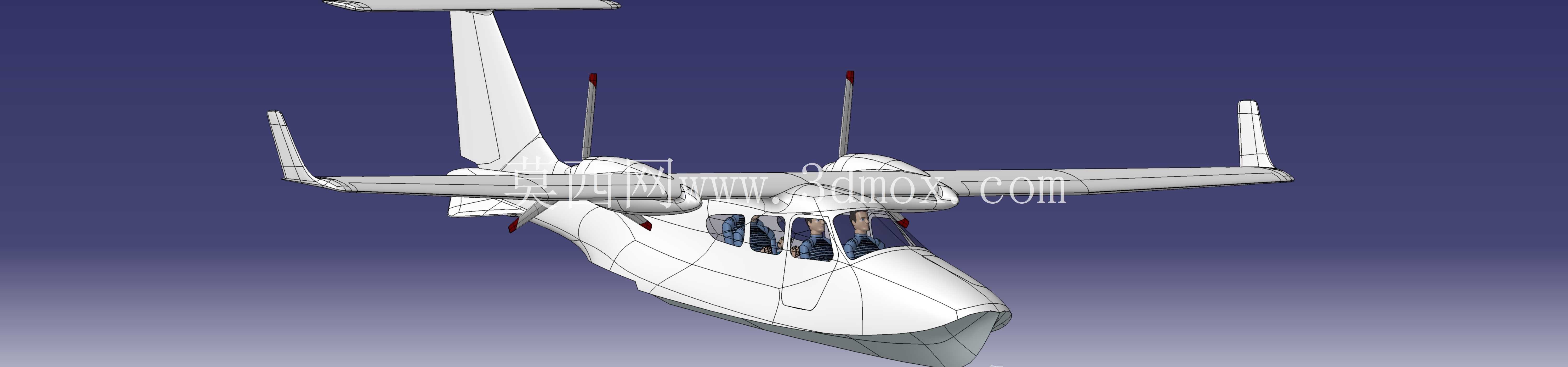

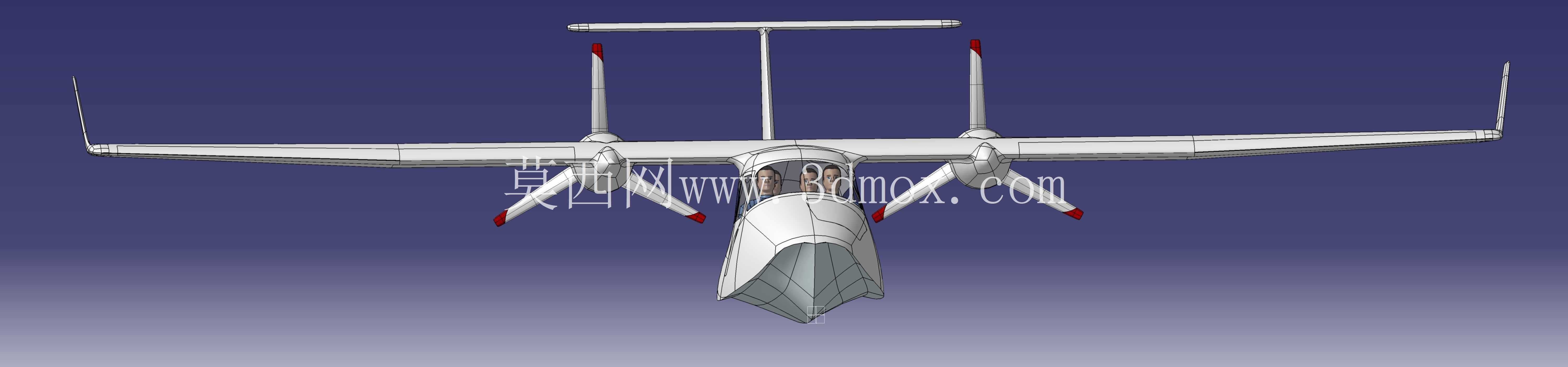

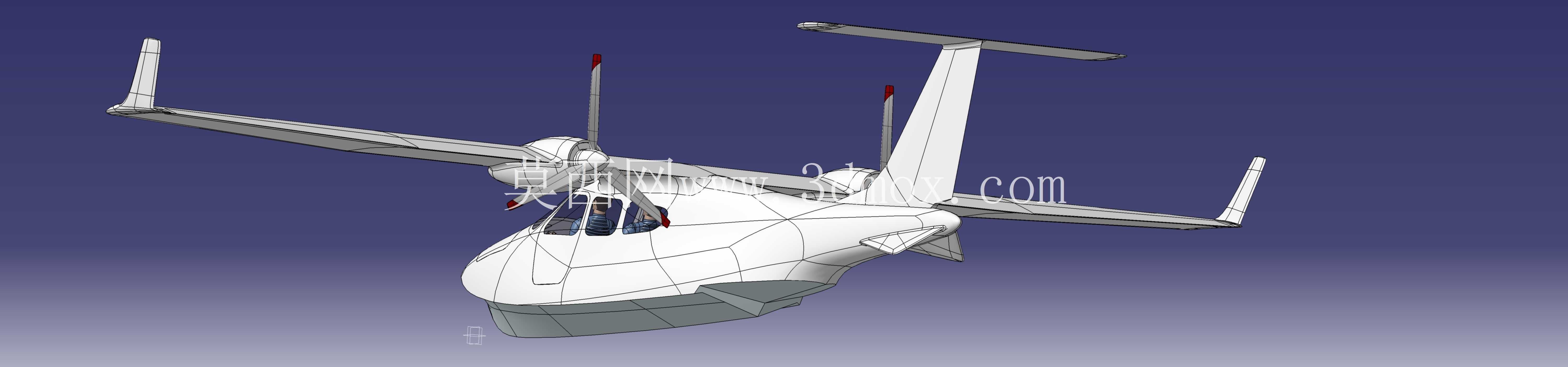

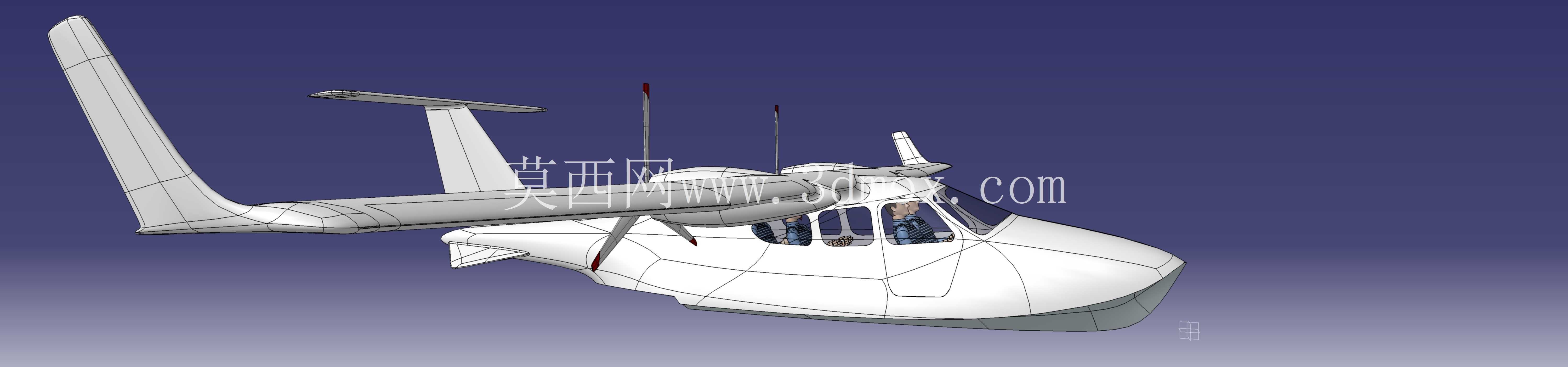

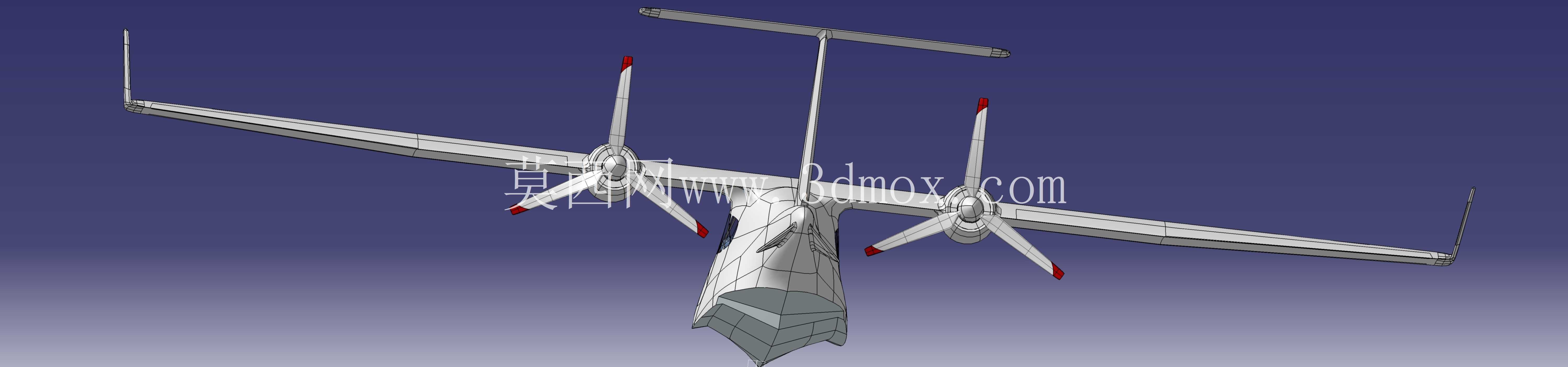

　　这款水陆两栖飞行器的三维结构设计，核心围绕跨水域起降的作业需求展开，区别于常规陆基固定翼飞行器，其机身下部采用船型滑行体构型，在前期结构规划阶段就需要同步兼顾水动性能与气动性能的双重约束——船身底部的断阶位置、滑行面斜升角经过多轮迭代调整，既要保证水面滑行阶段的流体动升力能够快速将机身抬离水面，降低滑行阻力，又要避免断阶位置引发的气动干扰影响巡航阶段的升阻比。动力单元采用翼上双发涡桨布局，两台动力舱通过短舱支架固定在高置上单翼的翼面中段，这种布置方式首先考虑的是水面起降阶段的防浪需求，抬高螺旋桨与水面的安全距离，避免高速滑行时激起的浪涌打桨损坏桨叶，同时高置机翼的设计也能减少水面水汽对翼面气动效率的影响，

　　机翼两端设置的辅助浮筒则是为了保证水面停泊、低速滑行阶段的横向稳定性，浮筒与机翼的连接支架经过结构强度校核，能够承受侧浪冲击下的交变载荷。尾翼采用高置T型布局，平尾布置在垂尾顶端，同样是为了避开机身滑行阶段尾部激起的水幕干扰，保证低速操稳阶段舵面的气动效率，垂尾后缘设置的方向舵与平尾后缘的升降舵，舵面偏转角度范围按照水陆两种起降模式的操纵需求做了差异化匹配，水面低速滑行阶段方向舵的舵效不足时，可通过两侧螺旋桨的拉力差辅助转向。从安装边界来看，机身船型底部的宽度、长度参数需要匹配起降水域的浪高等级，断阶之后的机身尾部线型逐步收缩，既能够降低水面滑行时的粘滞阻力，也能减少空中巡航阶段的尾部压差阻力；

　　机翼的展弦比设定兼顾了低速起降性能与巡航效率，襟翼布置在机翼后缘内侧，起降阶段放下襟翼可提升低速升力，缩短水面起飞滑跑距离与着陆接水时的速度阈值。驾驶舱布置在船身前部的抬高位置，风挡的倾角设计既考虑了空中巡航阶段的视野范围，也兼顾了水面滑行时对前方水面状况的观察需求，舱体结构采用半硬壳式设计，船身底部的蒙皮厚度相较于常规陆基飞机做了加强，能够承受接水瞬间的冲击载荷，机身内部的框、梁结构布置同步避让了燃油舱、航电设备舱的安装空间，机翼与机身的连接接头位置做了防水密封结构设计，避免水面作业时水汽渗入结构缝隙引发腐蚀。两侧翼下浮筒的容积经过浮力核算，能够保证在单侧浮筒触水、极限侧倾工况下提供足够的恢复力矩，避免飞行器侧翻，

　　浮筒本身采用水密结构设计，内部设置分舱隔板，即使局部破损也能保留足够浮力。螺旋桨采用多叶金属桨叶设计，桨叶的翼型选型兼顾了低速拉力效率与高速巡航阶段的阻力特性，桨叶前缘设置有防蚀层，能够抵御水面水汽中盐分的侵蚀以及低空飞行时细小颗粒物的冲刷。在结构细节处理上，机身船身的舭线位置设置有抑波槽结构，能够引导滑行阶段激起的水流向机身两侧排出，减少水流对尾翼、动力舱的冲击，同时降低水动阻力；起落架采用可收放式设计，陆基起降时放下机轮，水面作业时将机轮完全收纳入机身船身两侧的舱室内，舱门关闭后与机身外表面顺滑过渡，避免额外的气动阻力与水动阻力。整个建模过程中，各部件的装配间隙按照实际工程公差设定，舵面与固定翼面之间的缝隙、收放机构的运动行程都做了运动仿真校核，避免实际运作时出现运动干涉，机身表面的蒙皮分块、紧固件布置位置也在模型中做了还原，能够直接用于后续的结构强度仿真、水动气动性能计算的基础数模。
