直升机配套NSH-39M高压齿轮供油结构

在旋翼航空器的液压系统设计中，供油元件的可靠性直接决定了飞控系统的冗余安全边界，这款适配Mi-8直升机的齿轮式供油部件，正是针对航空场景下的极端工况开发的核心液压元件。不同于地面工业设备使用的常规齿轮泵，该部件需要同时承担主液压系统与备用液压系统的供油任务，当主传动链路出现动力中断、或是航空器进入自转迫降工况时，依然要维持稳定的压力输出，保障飞控作动机构有足够的动力完成姿态调整，这就对泵体的结构强度、密封性能、工况适应性都提出了远高于民用工业泵的要求。

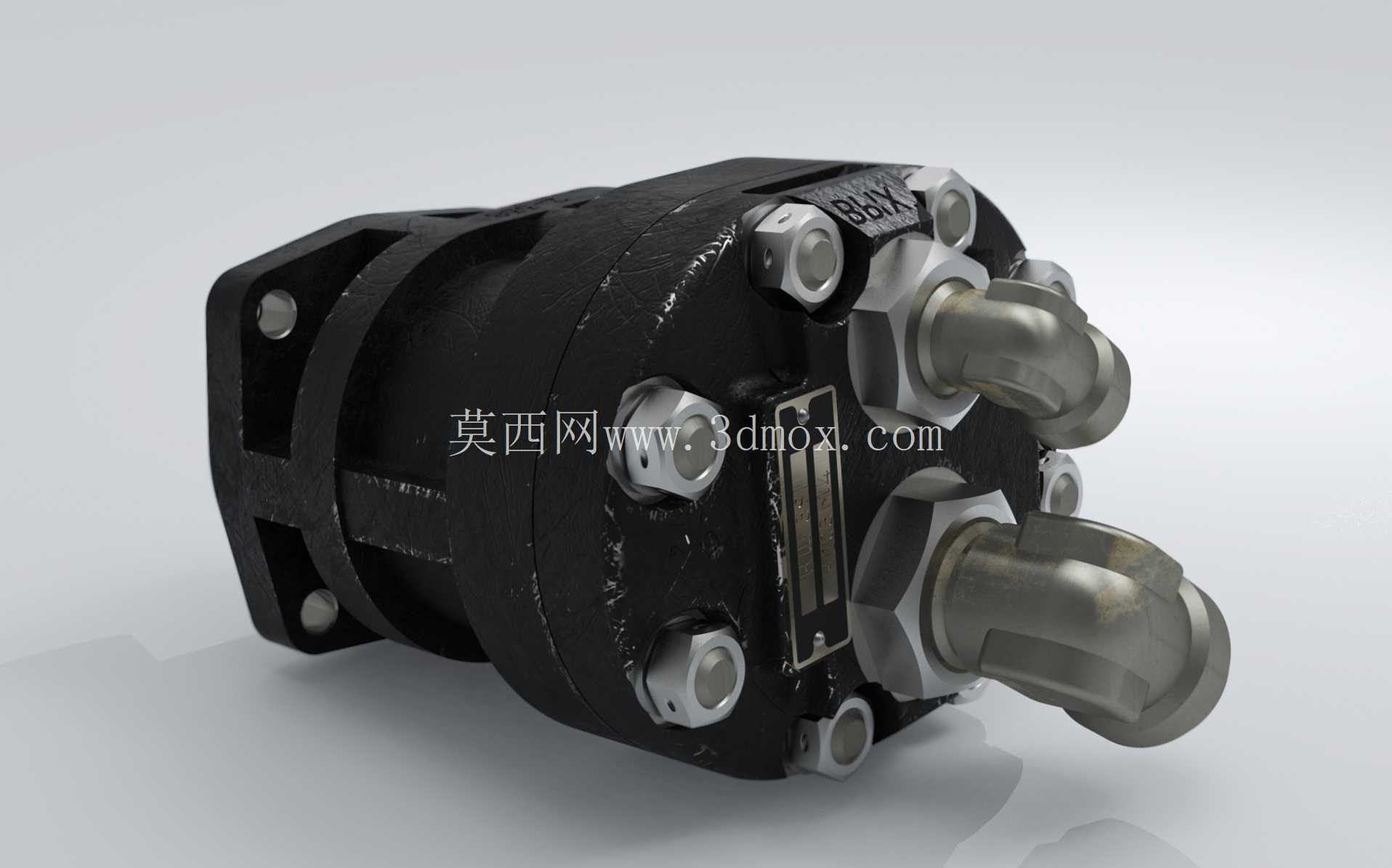

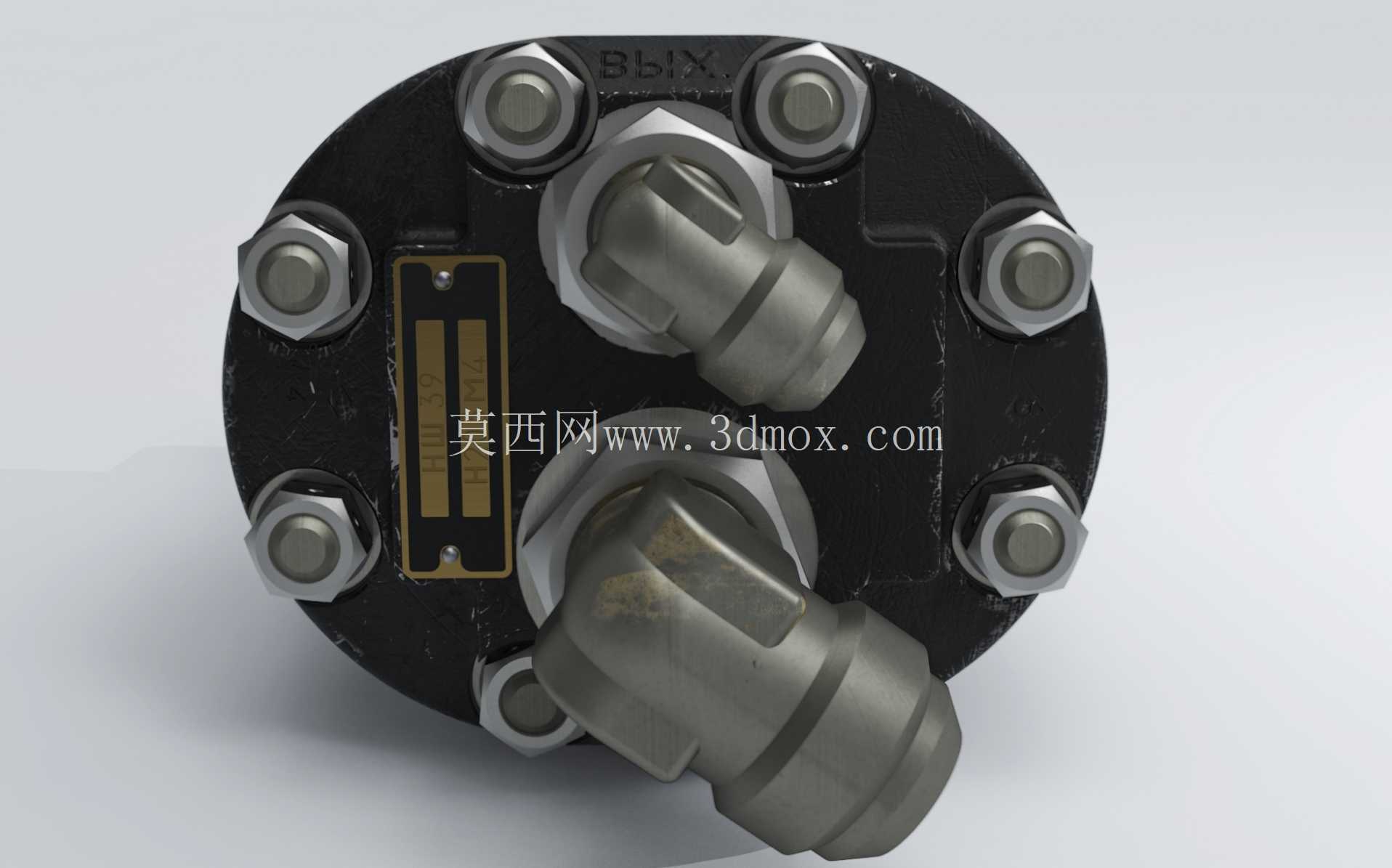

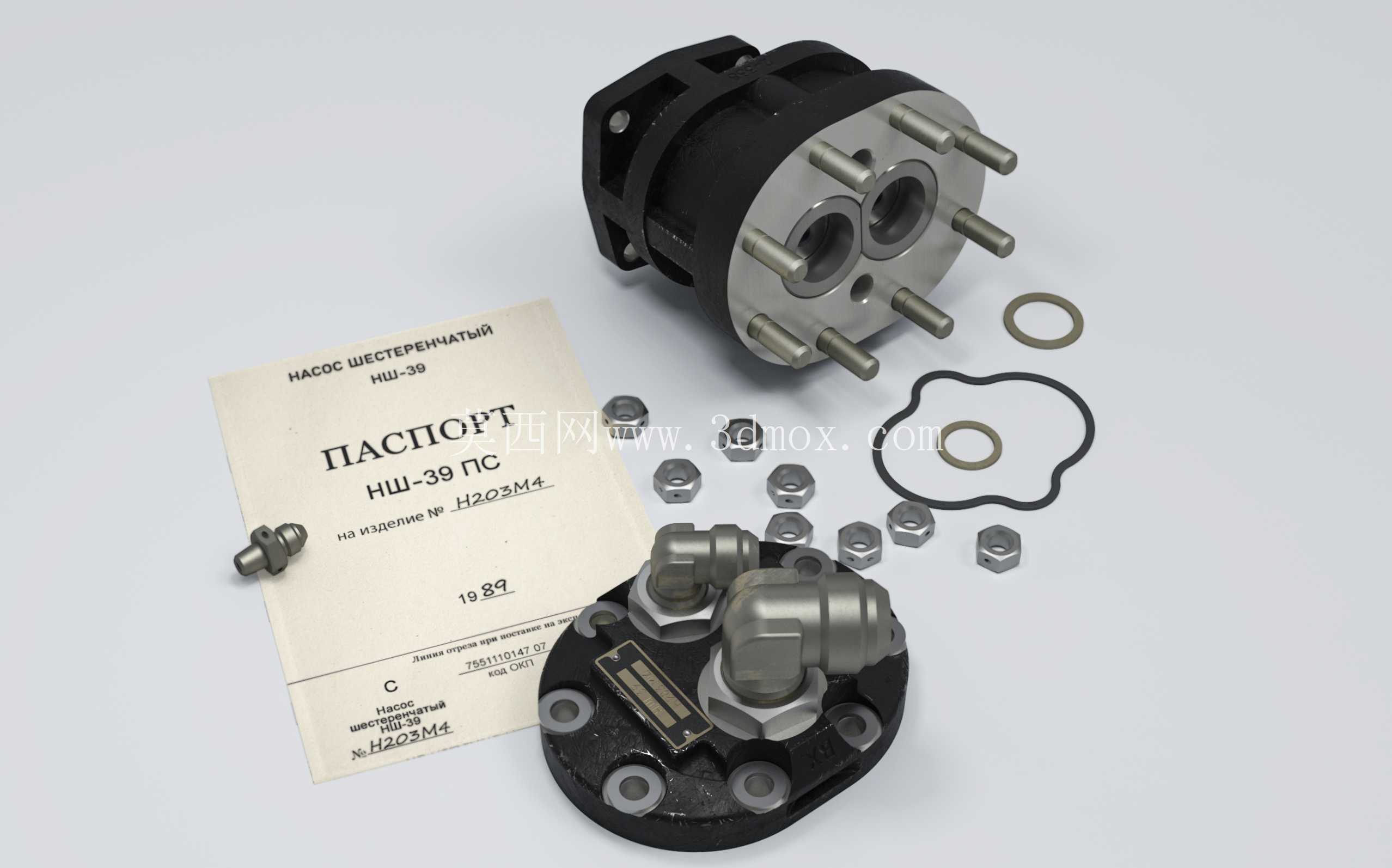

从结构设计逻辑来看，该泵采用单油箱双回路供油的架构，泵体内部通过隔板将容腔拆分为两个独立的供油单元，分别对应主、备两套液压系统的供油需求，这种设计省去了额外配置两套独立泵组的空间占用，对于航空器上寸土寸金的安装舱位而言，能大幅降低液压系统的总重量与布局难度。泵体的进出油口采用侧置弯管式接头设计，接头端面做了密封槽适配航空级O型圈，安装时可以直接对接硬管油路，减少管路弯折带来的流阻损失；泵体的安装法兰采用方形带定位销的结构，四个安装孔位做了沉头处理，安装后螺栓头部不会突出法兰平面，能适配舱内狭窄的安装间隙，避免和周边的管路、结构件产生干涉。

性能参数的匹配上，该泵针对航空液压系统的常用压力区间做了适配，出口压力覆盖7.5MPa到15MPa的区间，能够满足不同工况下的作动动力需求，流量输出稳定在30L/min的区间，足够同时支撑两套液压系统的循环供油需求。考虑到航空器的作业环境跨度极大，从地面夏季的高温停机环境到高空飞行时的低温环境，泵体的密封件、齿轮副、轴承结构都做了宽温域适配，能够在-60℃到70℃的工作流体温度范围内正常运转，环境温度适应范围覆盖-60℃到60℃，即使在高纬度严寒地区的冬季露天停放后，启动阶段也不会因为密封件硬化、液压油粘度升高出现卡滞或内泄超标的问题。

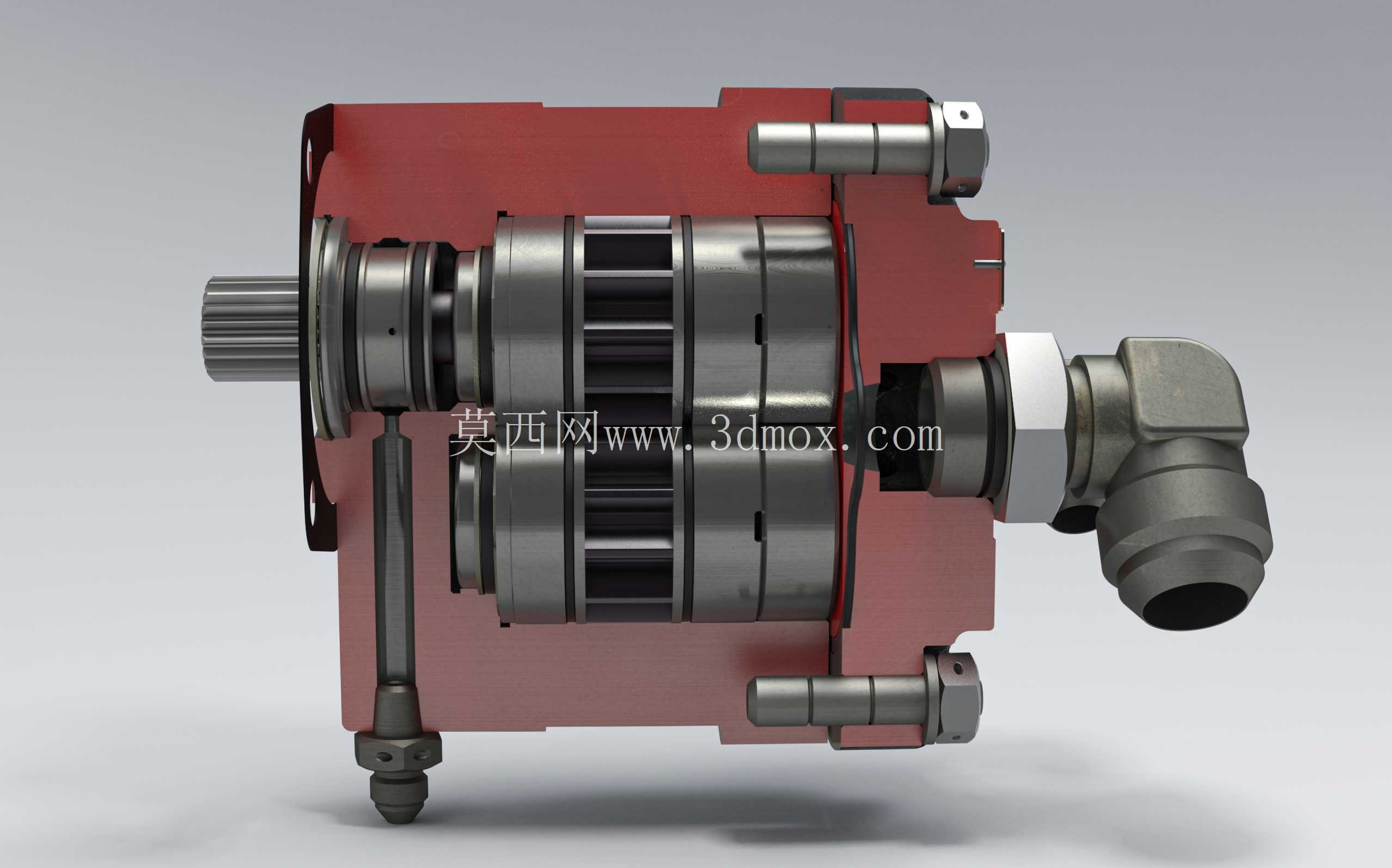

齿轮副作为该泵的核心做功部件，采用了高压齿轮泵的经典间隙补偿设计，侧板能够根据出口压力自动调整轴向间隙，在高压工况下减少内泄漏量，提升容积效率；泵体的外壳采用高强度铸铁材质，表面做了发黑防腐处理，能够抵御航空液压油的长期侵蚀，同时壳体的壁厚做了针对性加强，在高压输出、工况波动时不会出现壳体变形导致的密封失效问题。泵的整体重量控制在4.2kg，相较于同参数的工业齿轮泵减重超过40%，这一设计完全是为了适配航空器的减重需求，在保证结构强度的前提下，尽可能去除非受力区域的多余材料，壳体外部的加强筋既提升了壳体的刚性，也避免了单纯增加壁厚带来的重量冗余。

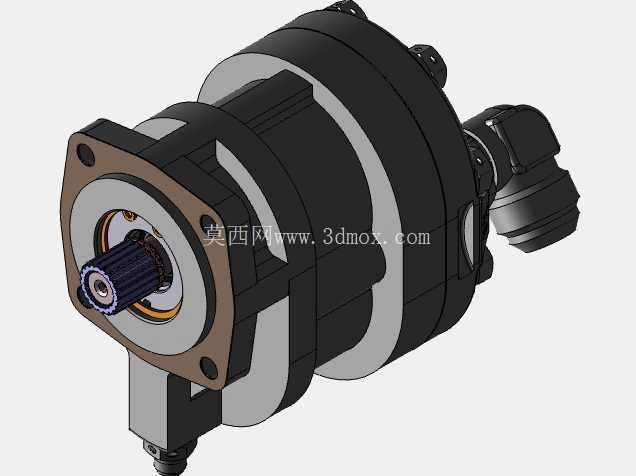

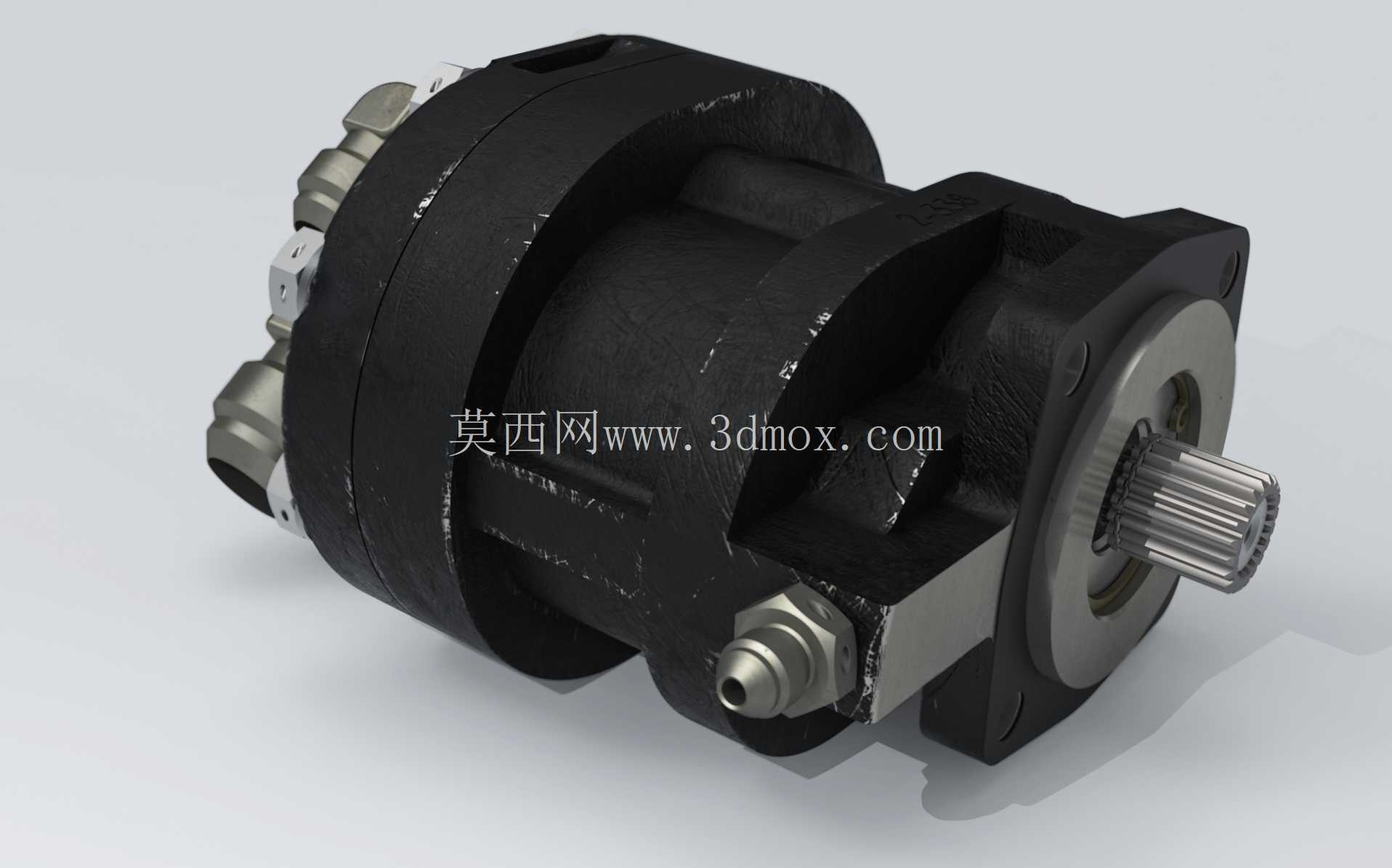

在实际装机适配中，该泵的动力输入轴采用花键连接结构，能够直接对接发动机的辅助传动取力口，安装时不需要额外设计联轴器转接，降低了传动链路的故障点。泵体的外形轮廓做了圆角过渡处理，没有尖锐的突出结构，在舱内安装维护时，不会划伤维护人员的手套或是周边的管线；进出油口的位置布局经过优化，两个油口呈上下排布，维护时拆装管路不需要挪动泵体本身，日常检查密封性时也能直观看到接头位置的渗漏情况。对于三维建模从业者而言，还原该泵的结构时需要重点关注内部隔板与两个齿轮腔的位置关系，以及安装法兰的孔位公差、进出油口的接头密封尺寸，这些细节直接决定了模型用于装配仿真时的准确性，尤其是在做液压系统管路布局模拟时，泵体的外形边界、接头朝向的精度，会直接影响后续管路走向的设计合理性，避免实际装机时出现管路干涉、安装空间不足的问题。
