多磁体非接触式无摩擦传动齿轮结构

在精密传动、洁净工况以及高可靠性要求的设备场景中，传统接触式齿轮长期面临磨损、润滑维护、发热损耗以及传动间隙带来的精度衰减问题，这类问题在机器人关节、精密输送、半导体制造设备这类对传动稳定性要求极高的场景中尤为突出，多磁体无摩擦齿轮正是针对这类痛点设计的非接触式传动部件。从实际应用场景来看，这类磁传动齿轮可适配洁净车间内的物料输送辊组传动，避免润滑脂挥发污染生产环境；也可用于小型服务机器人的关节动力传输，长期运行无需维护润滑，降低售后运维成本；在轻载高速的传动工位上，还能规避接触齿轮啮合带来的振动与噪音，提升设备运行的静谧性。

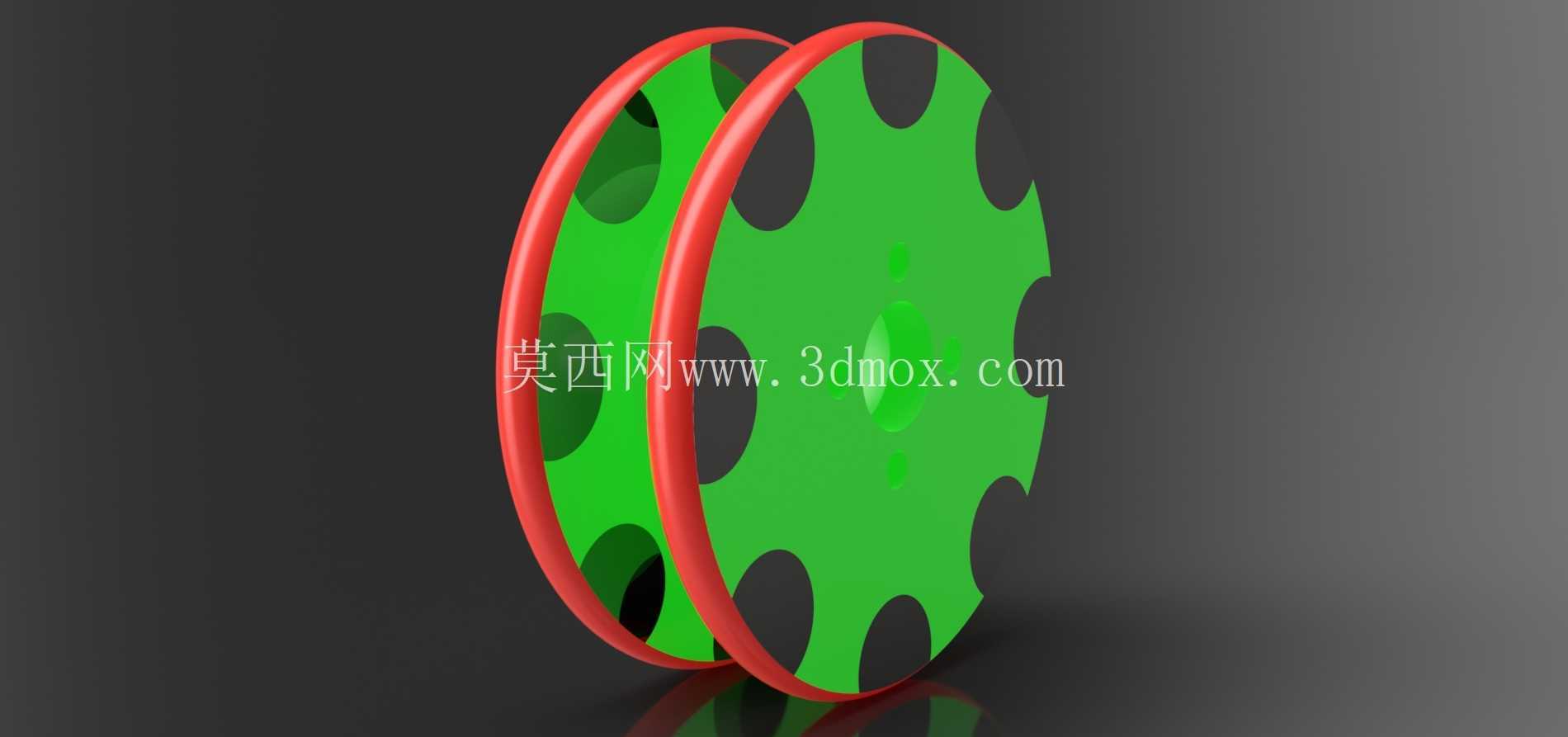

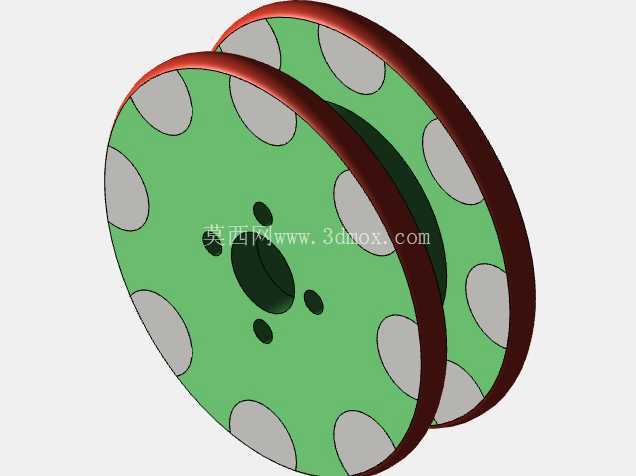

从功能特性来看，该齿轮依靠永磁体之间的磁斥力与磁引力实现扭矩传递，主动轮与从动轮之间不存在物理接触，传动过程中没有啮合摩擦损耗，传动效率相比同规格接触式齿轮在高速工况下有明显提升，同时不会因为摩擦产生热量，也不存在接触磨损带来的齿面失效问题，长期运行无需更换磨损件，适配免维护的长周期运行设备。设计过程中采用了同面多极磁化的方案，将N极与S极交替布置在齿轮的环形端面，通过外锥环结构完成磁体的定位固定，磁体选用半圆形规格的永磁块，安装时嵌入外锥环与内轮毂之间的预留槽位，安装槽的尺寸公差控制在0.02mm以内，保证磁体安装后不会因为高速转动产生离心位移，同时预留的磁体安装空间可以适配不同牌号的永磁材料，设计人员可根据实际需要传递的扭矩大小调整磁体牌号与充磁强度，灵活适配不同负载等级的传动需求。

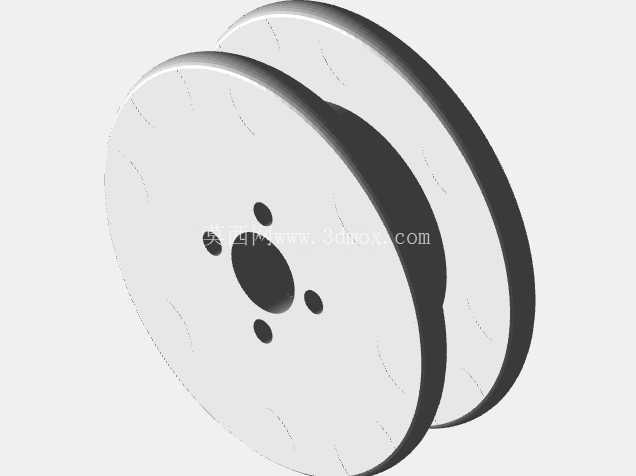

从安装边界与尺寸适配来看，该齿轮采用盘式结构设计，中心设置有标准的轴连接孔，孔周均匀布置三个定位安装孔，可通过紧定螺钉或者键连接与传动轴完成固定，安装时需要保证主从动轮的端面平行度公差在0.05mm以内，两轮之间的气隙距离根据传递扭矩大小调整，常规轻载工况下气隙可设置在1-3mm区间，气隙过小会降低安装容错率，气隙过大会导致磁耦合强度不足，传递扭矩下降。齿轮的外轮廓为等直径圆盘结构，没有突出的啮合齿结构，安装时不需要像传统齿轮那样严格保证齿侧间隙，对安装同轴度的公差要求相比渐开线齿轮更宽松，可降低装配环节的精度要求，提升装配效率。

在结构细节设计上，齿轮的基体采用非导磁材料制作，避免磁路在基体内部形成短路，保证磁通量尽可能集中在两轮的耦合端面，提升磁能利用率；外锥环的锥面设计可以在磁体安装后提供径向的压紧力，避免高速转动时磁体受离心力作用脱出，同时锥面结构也方便装配时磁体的推入定位，降低装配难度。该结构适配3D打印快速制作原型，设计人员可根据实际传动比需求调整磁体的极数与齿轮外径，不需要重新设计复杂的齿形参数，仅通过调整磁体布置数量与排布角度即可实现不同传动比的匹配，相比传统齿轮的齿形设计、刀具开模流程，原型验证周期可缩短60%以上，非常适合非标自动化设备的快速迭代开发场景。需要注意的是，这类磁传动齿轮存在最大传递扭矩阈值，当负载超过磁耦合的最大扭矩时会出现打滑现象，可在传动系统中起到过载保护的作用，避免负载卡滞时烧坏驱动电机，这一特性在轻载传动场景中可额外省去过载保护机构，简化整体传动链的结构设计。
