便携多用途机加工台虎钳结构设计

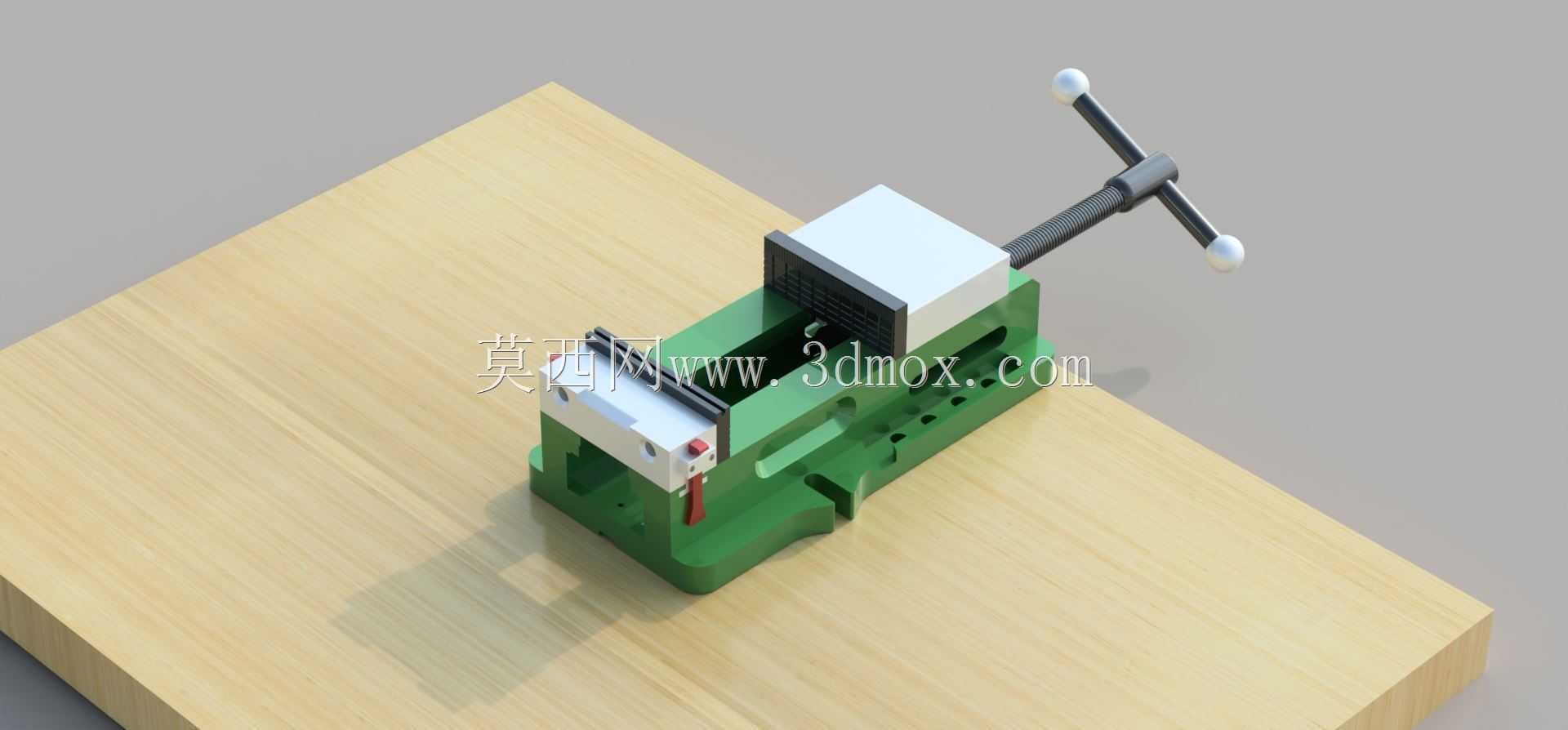

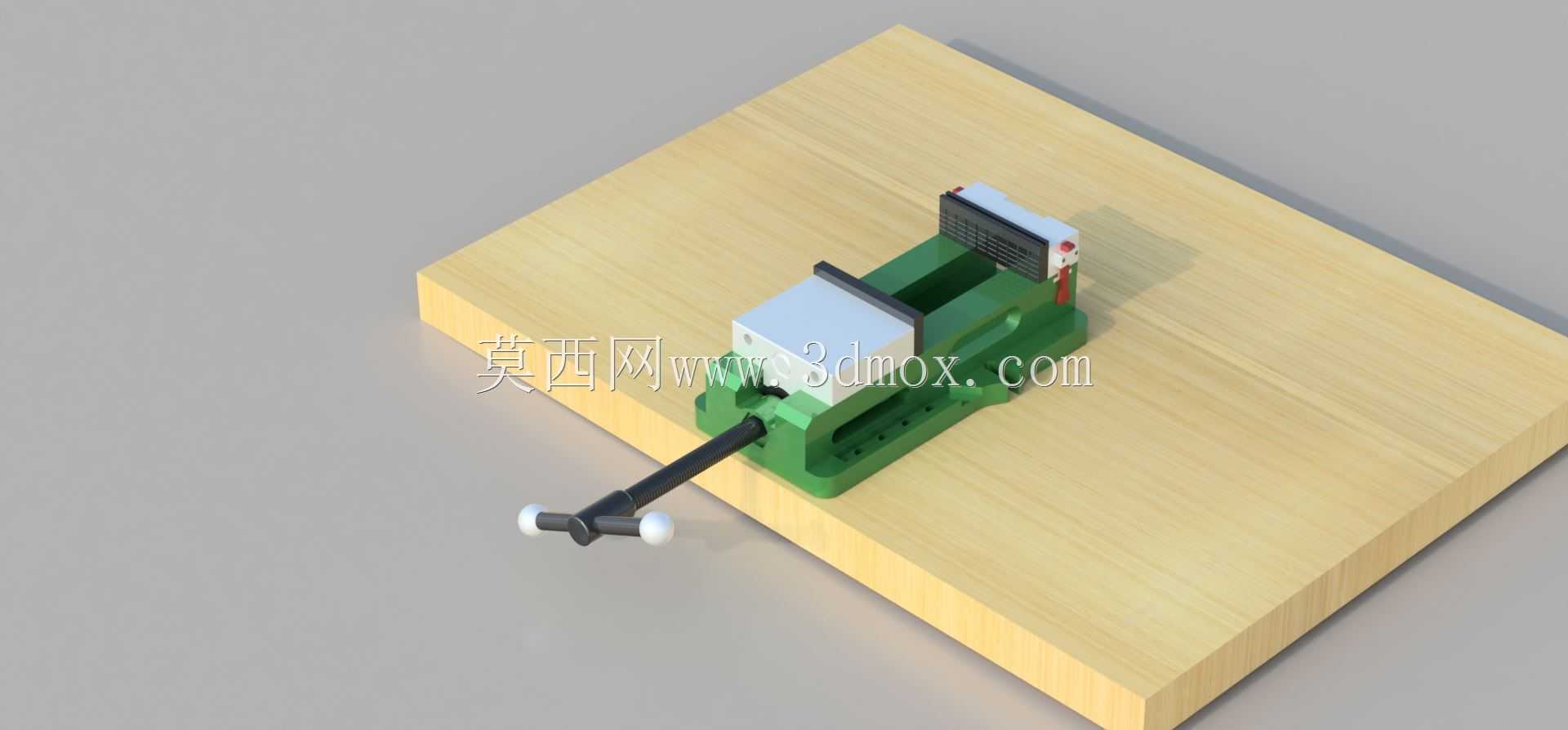

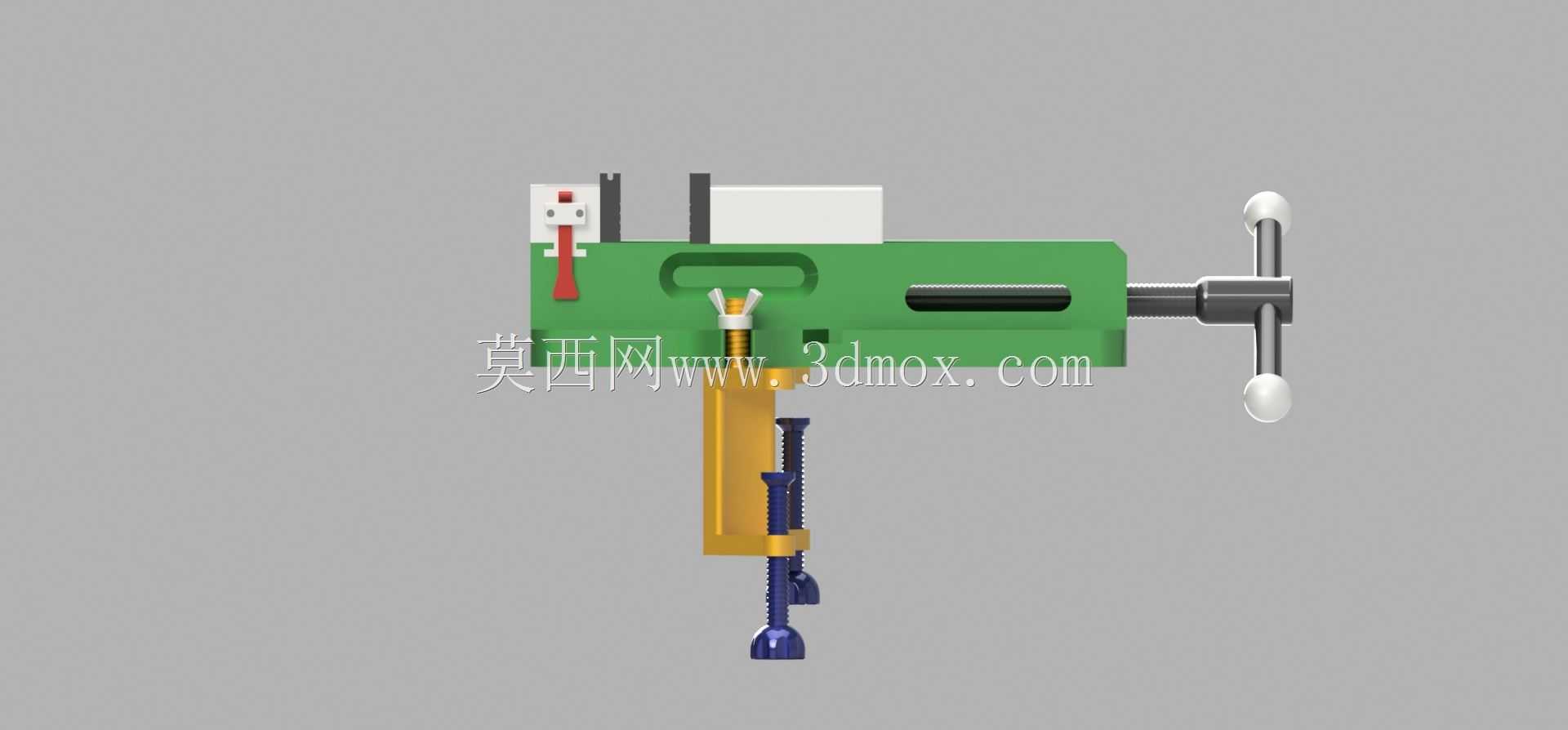

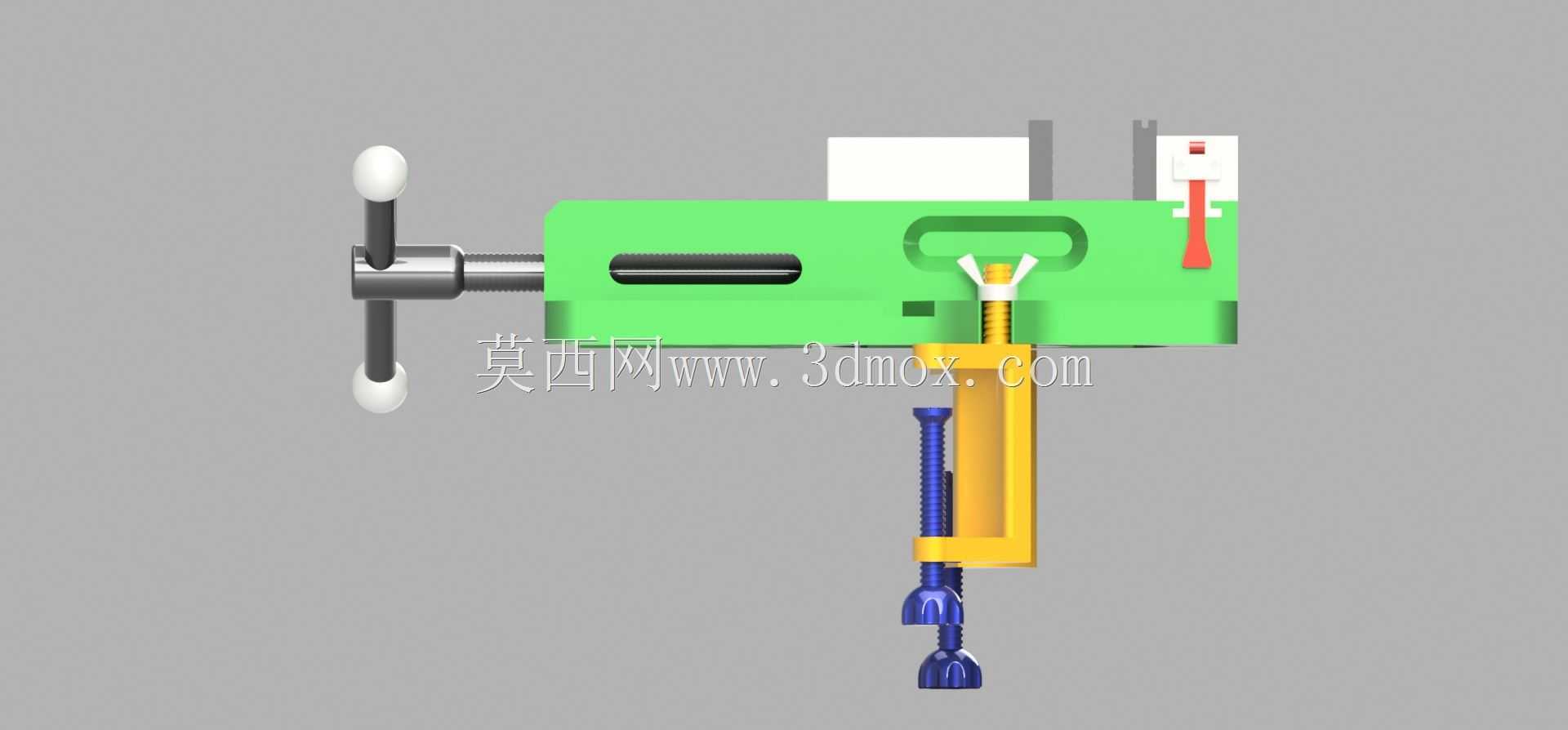

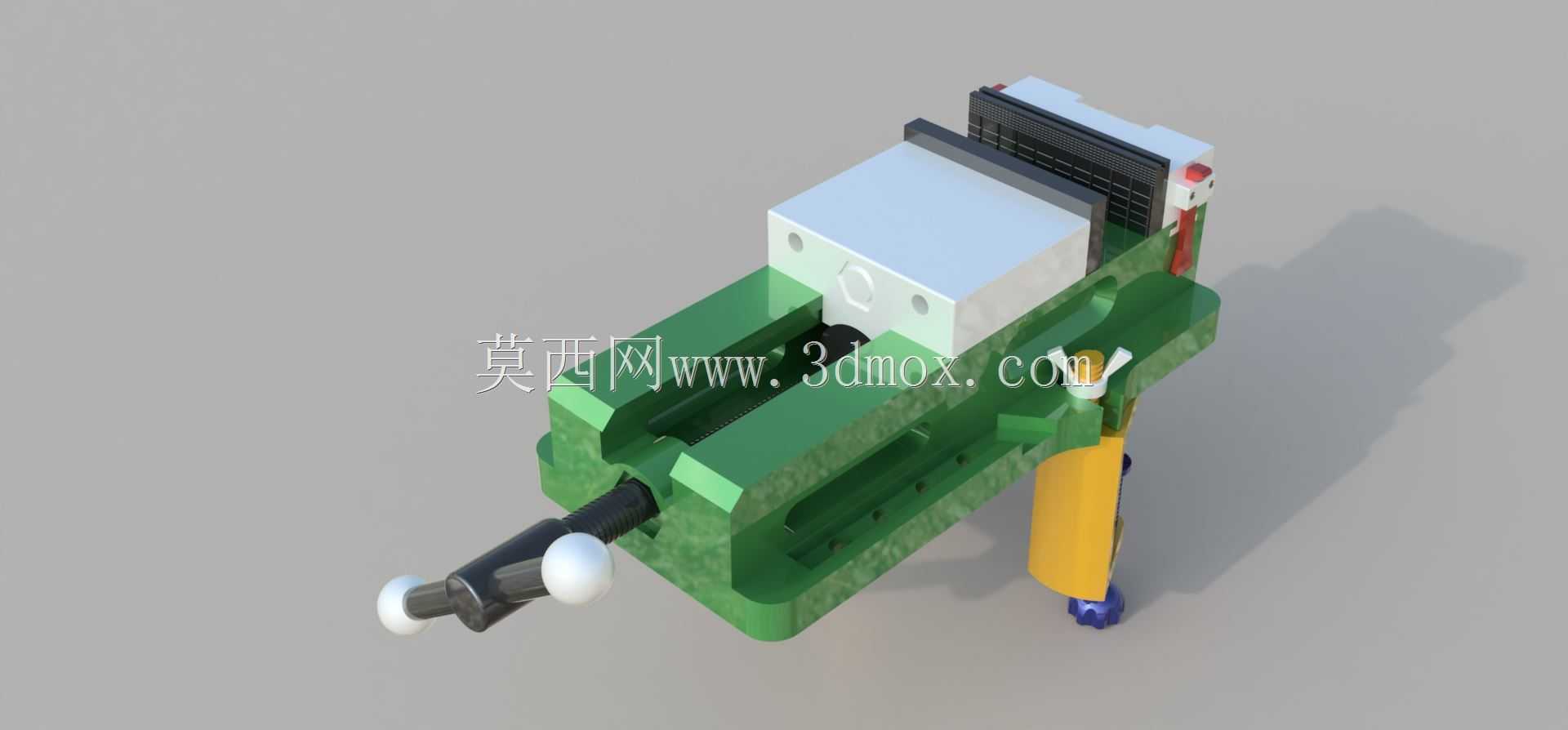

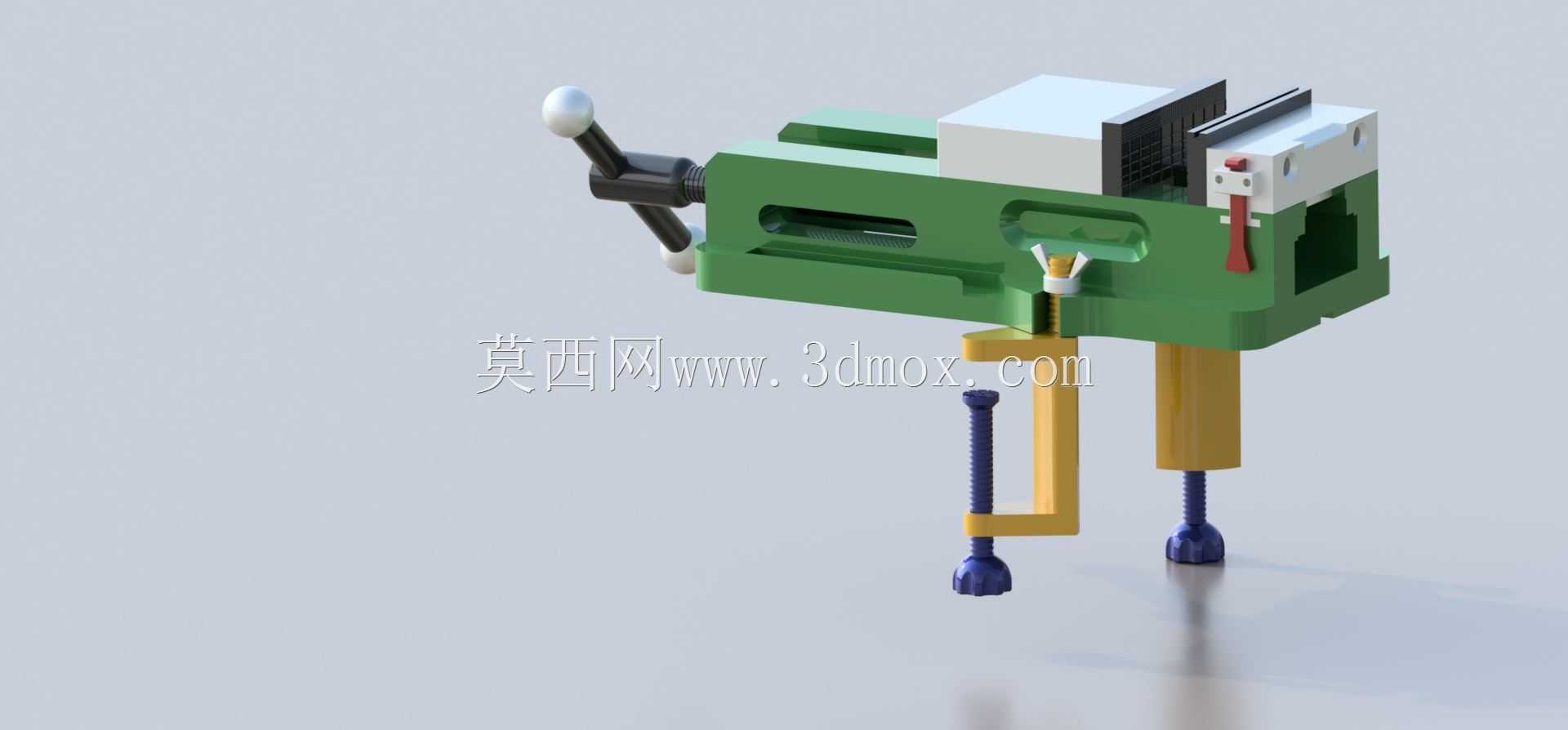

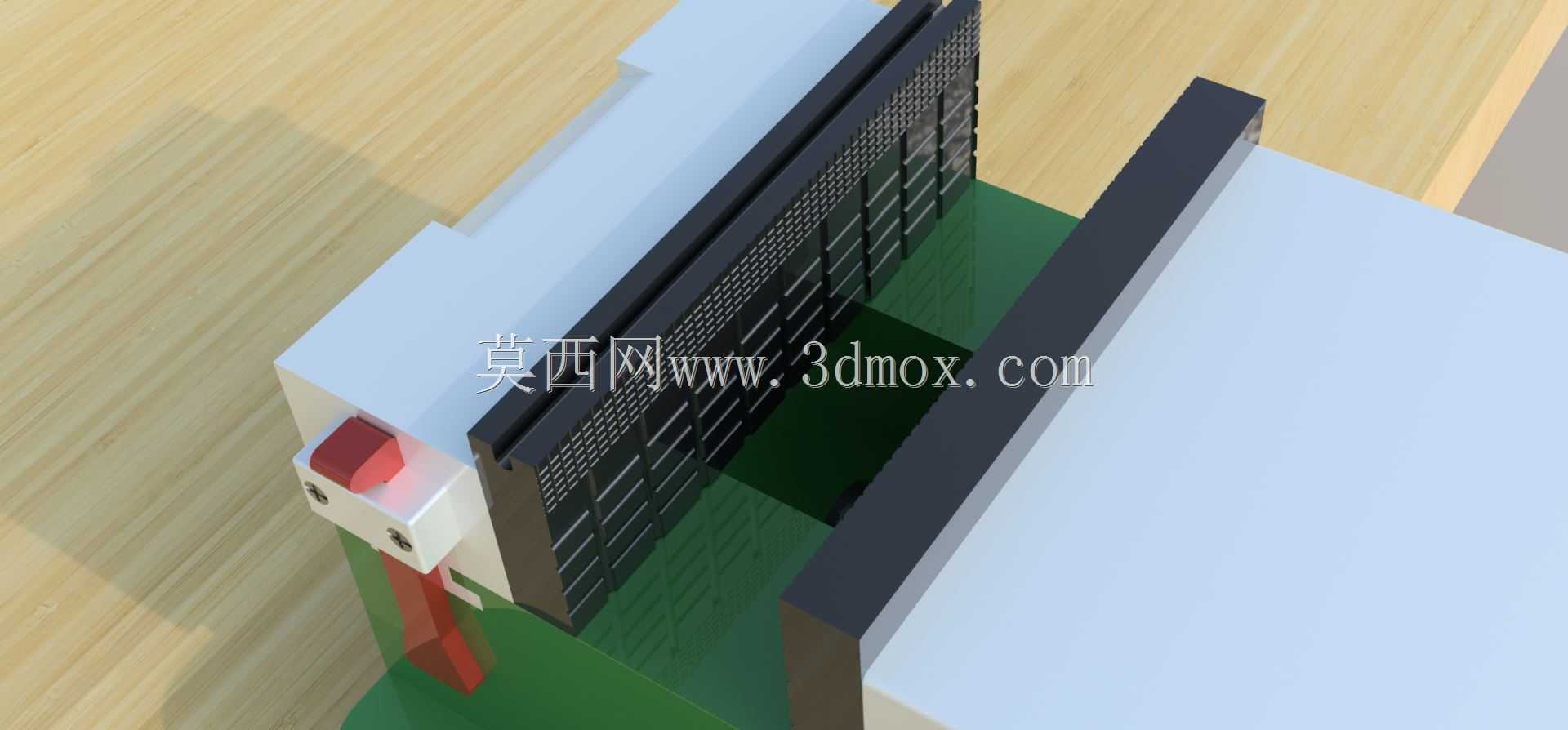

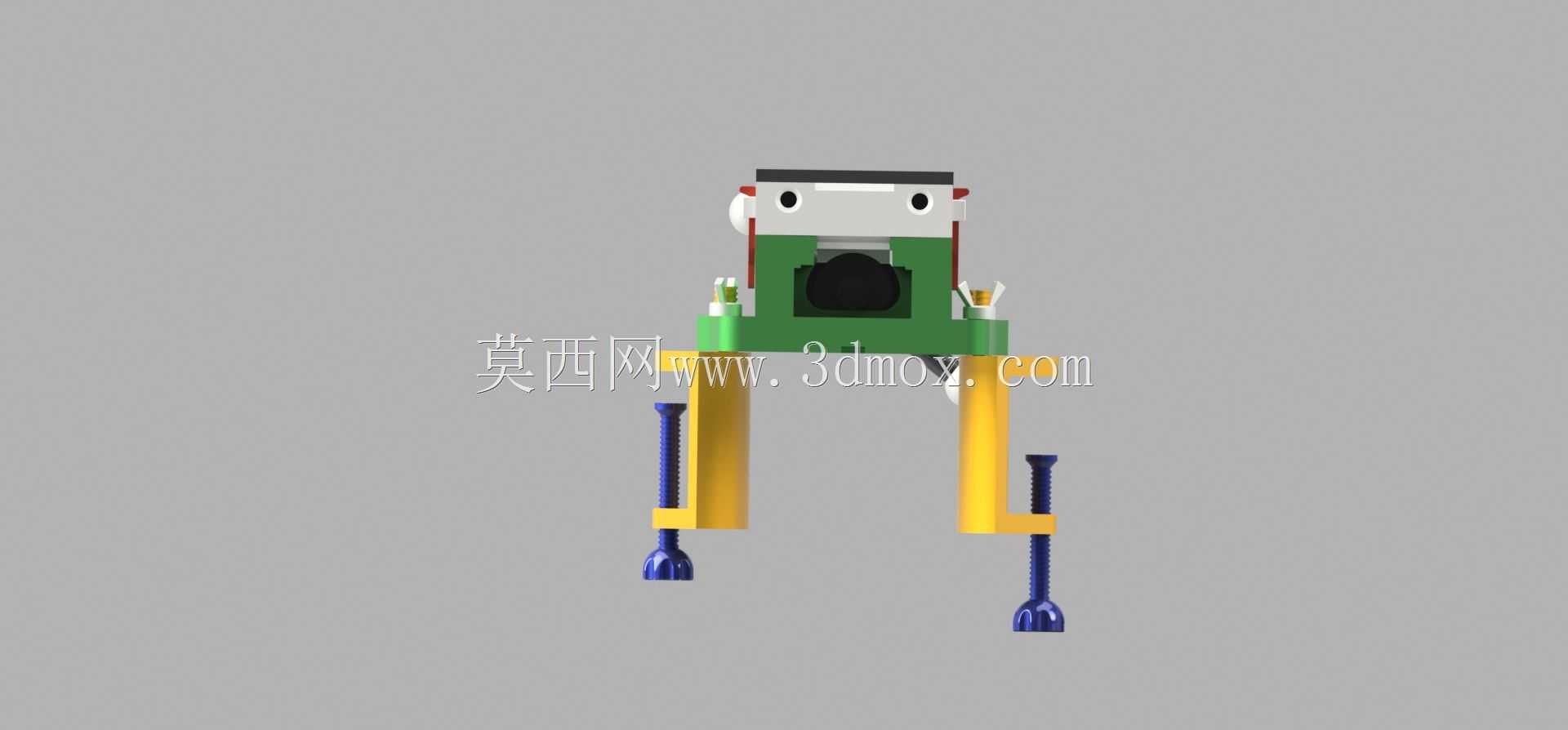

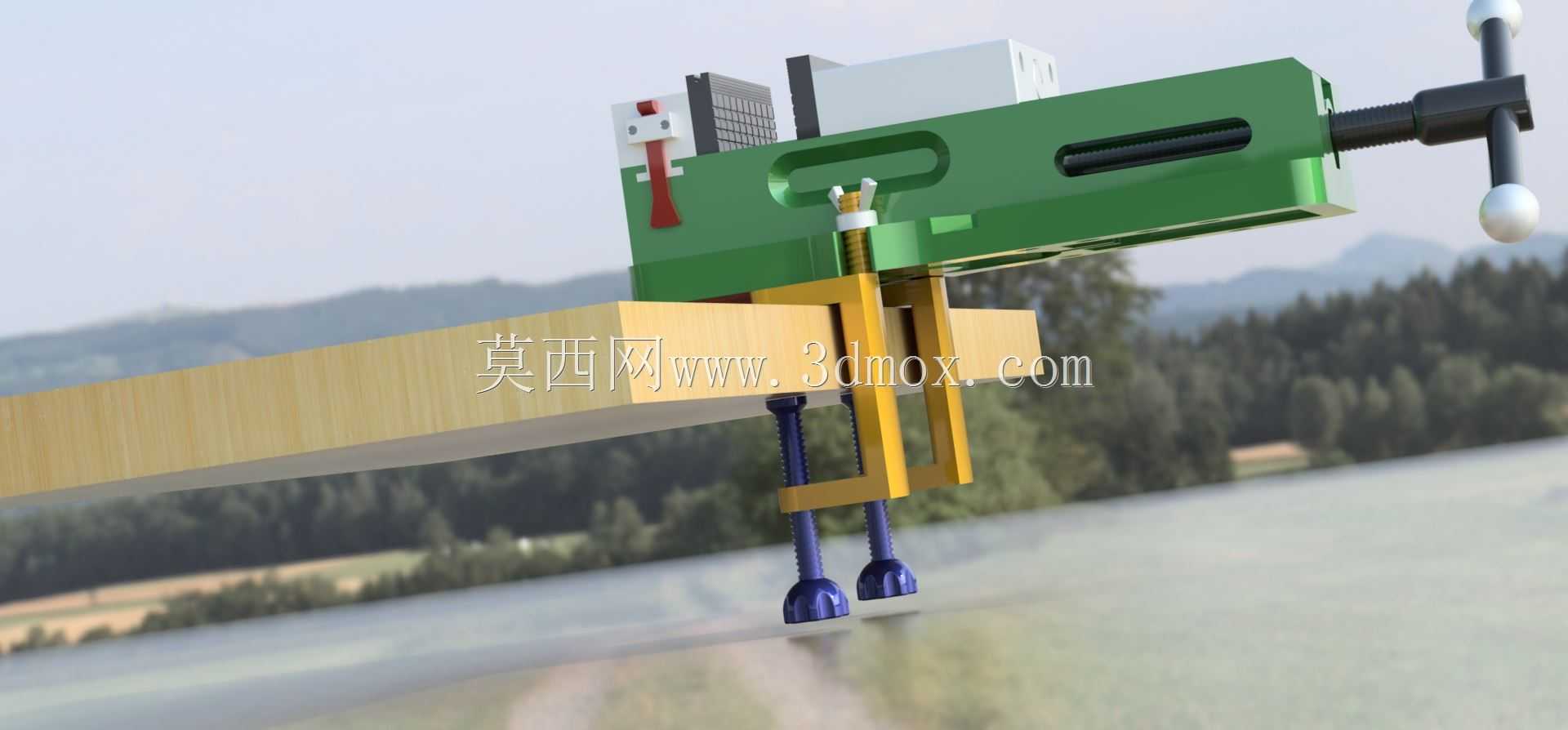

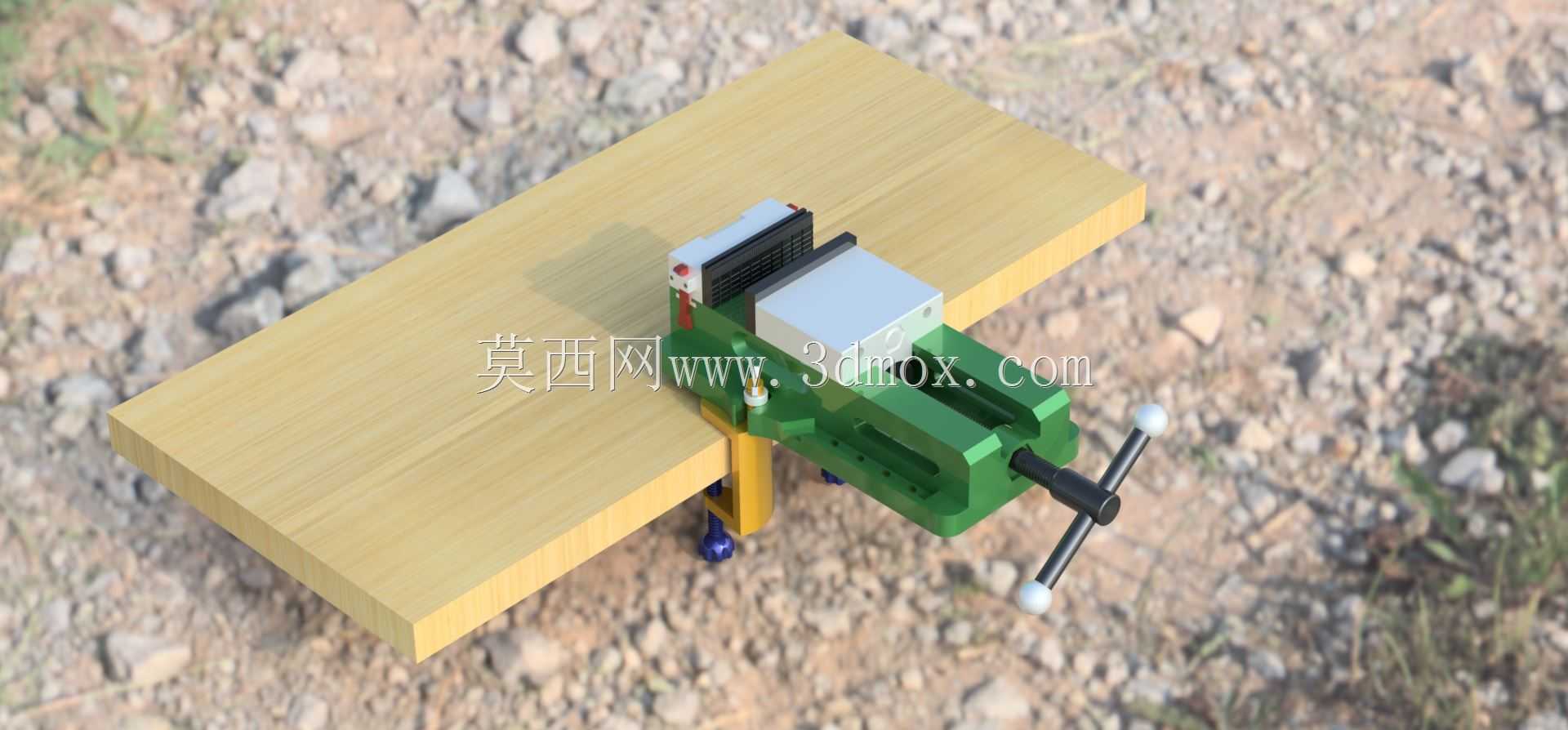

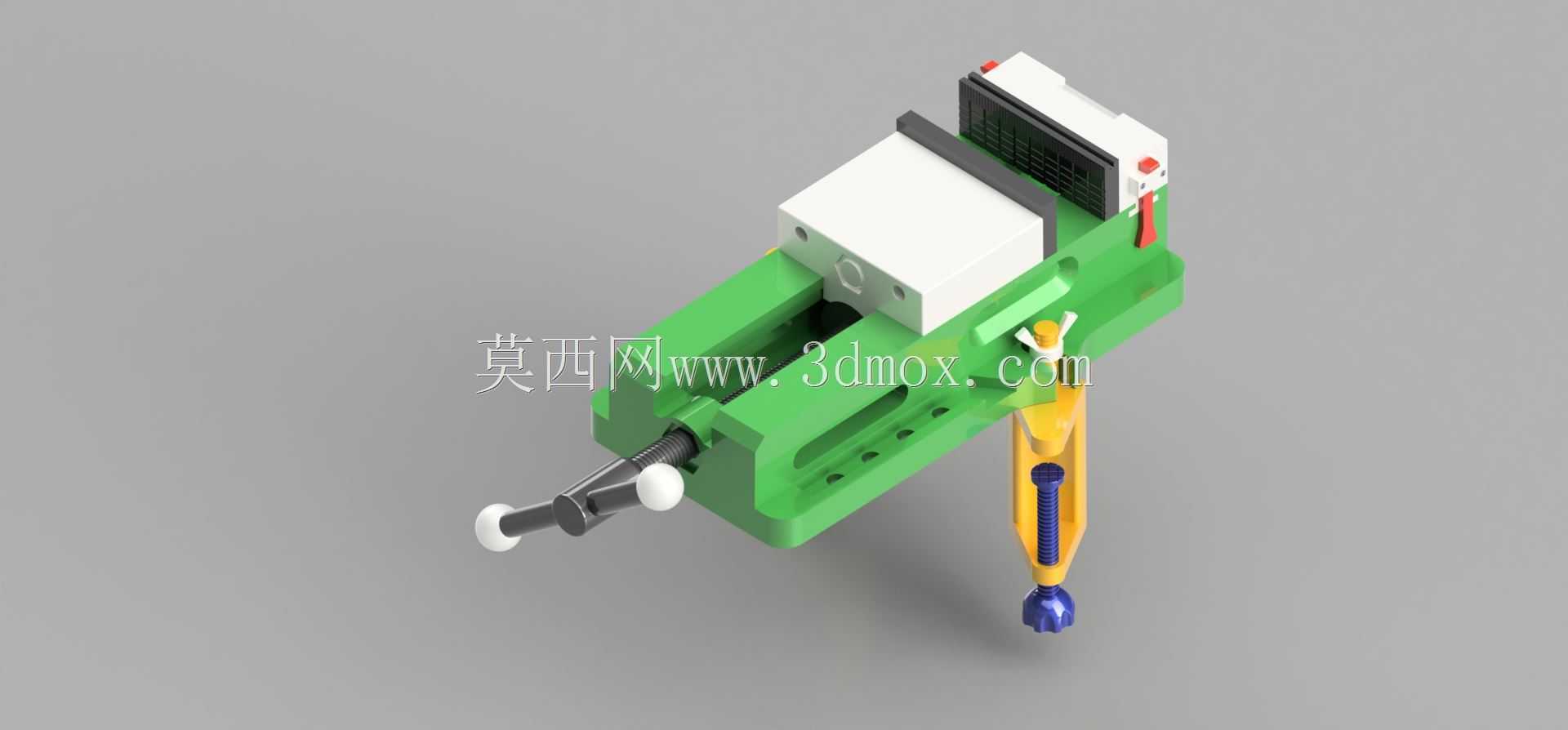

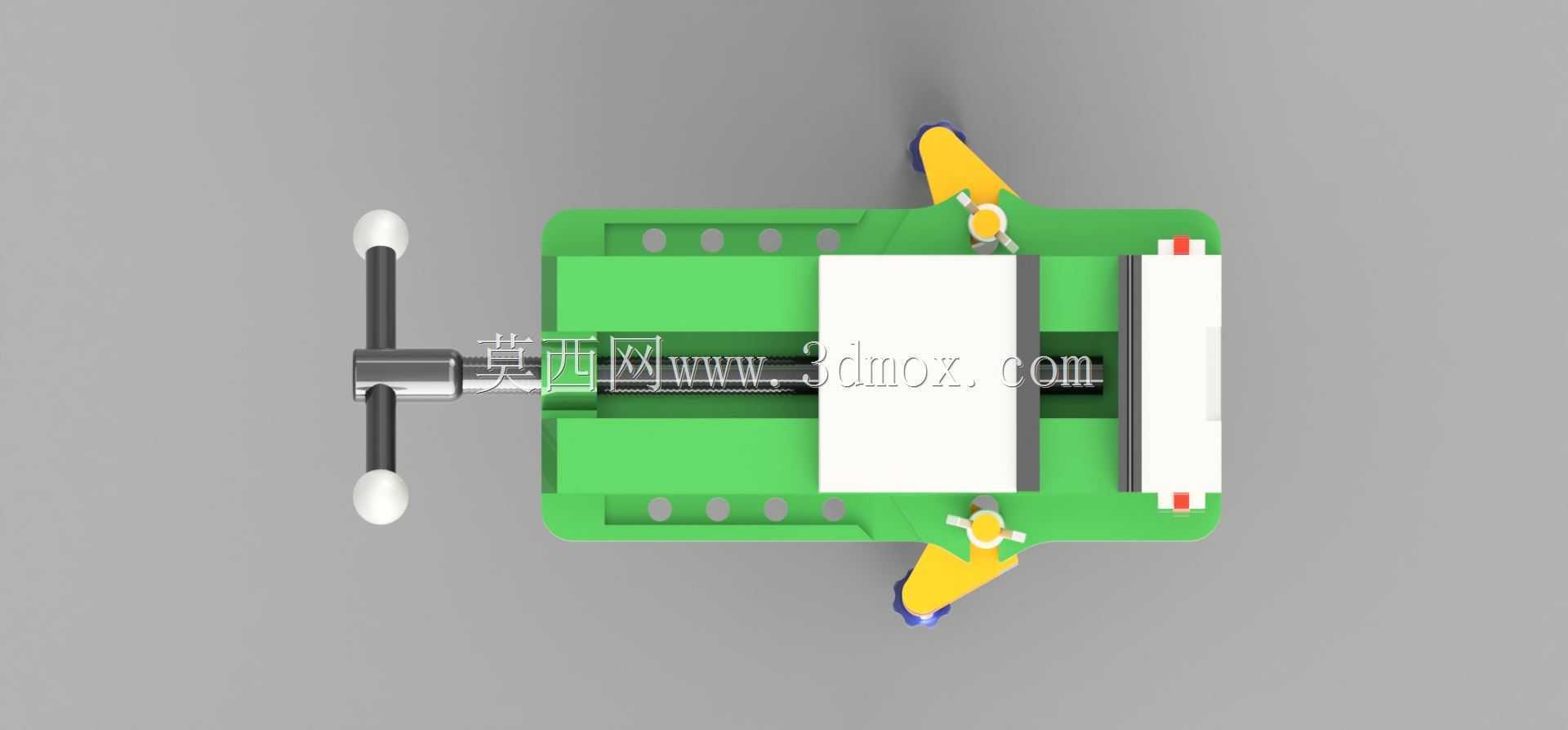

　　这套虎钳结构面向零散维修、户外装配、实训工位与小型机加场景开发，区别于固定式重型台虎钳，整体围绕快速转移、临时装夹与多工位适配展开。钳体底座采用宽厚承托布局，底面预留平整贴合面，可直接放置在钳工台、焊机工作台、机床辅助台面或移动工具车上，配合吊索接头与快速锁紧件即可完成临时固定，无需在作业面反复打孔预埋螺栓，转场时松开锁紧点就能整体搬走，适配野外管线抢修、模具现场配研、教学演示与小批量试制的频繁换场需求。钳口部分设置可动钳身与固定钳座，丝杠传动副布置在钳体中心轴线上，转动端部带防滑滚花的手柄即可驱动活动钳口平稳进给，钳口开合行程覆盖常规小型轴类、板件、异型壳体的装夹尺寸，钳口贴合面加工有细密防滑齿纹，夹持毛坯件时可避免工件受力打滑，

　　精磨平面段也可直接装夹已加工面，减少压痕损伤。手柄两端加装止动球头，既限制操作时手柄滑脱，也可在施加最大夹紧力时避免杠杆脱出伤人，方螺纹夹紧螺钉承载能力强，反复装夹产生的轴向载荷均匀分布在螺纹牙型上，长期使用磨损量小，维护时仅需定期清理螺纹缝隙切屑、涂抹润滑脂即可。设计阶段先校核底座的载荷边界：底座壁厚与加强筋分布在承受重载夹紧反力时不会出现翘曲变形，钳身导向滑轨采用长跨距配合，活动钳口进给全程无明显偏摆，保证夹持平行度。钳口侧部集成刻度标线，装夹工件时可直接读取开口尺寸，粗测工件宽度、快速定位装夹位置时无需额外取用钢直尺，减少辅助工具取用频次。配套的固定夹紧螺钉、虎钳底座零件、螺纹拧紧螺钉与连接螺栓均按通用工装标准选型，

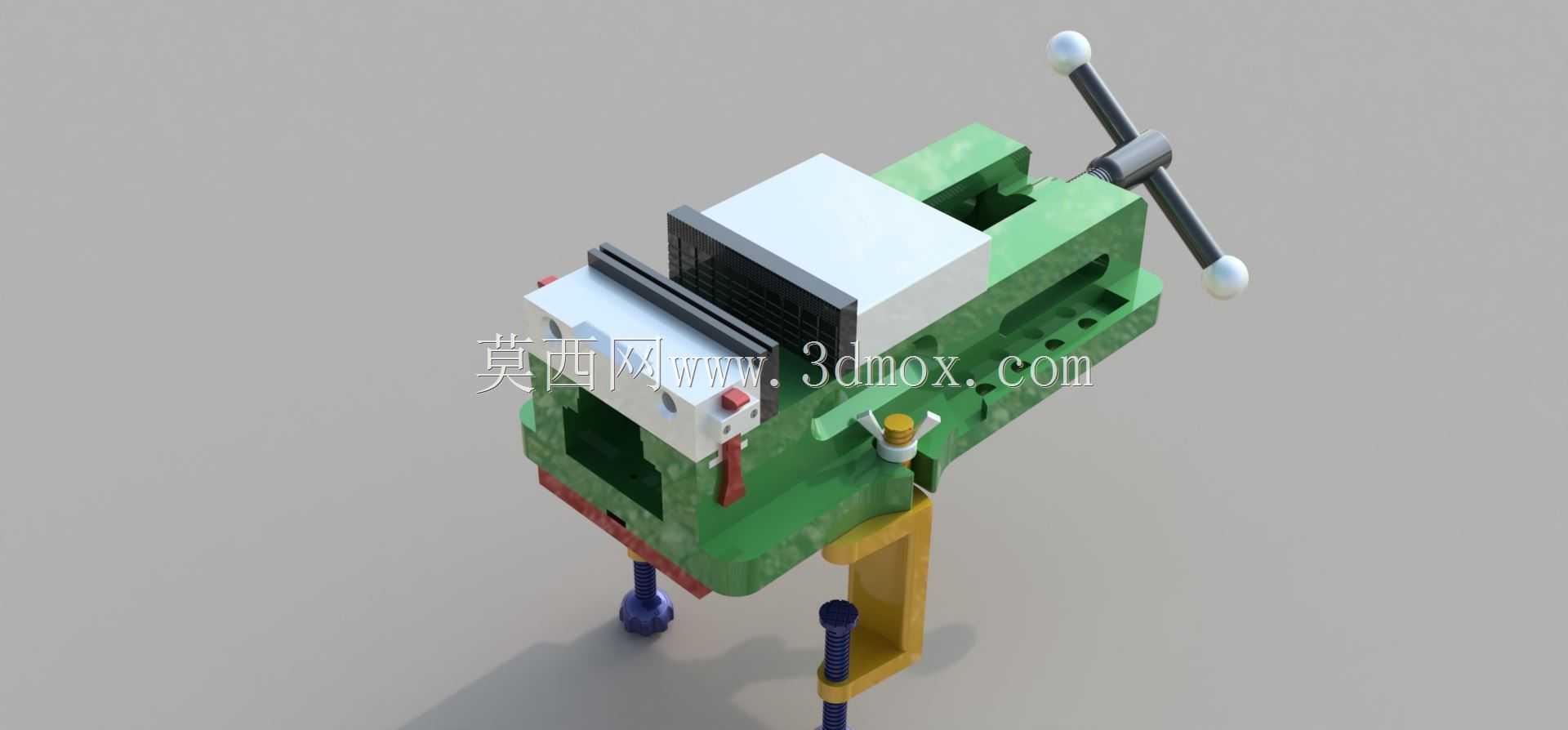

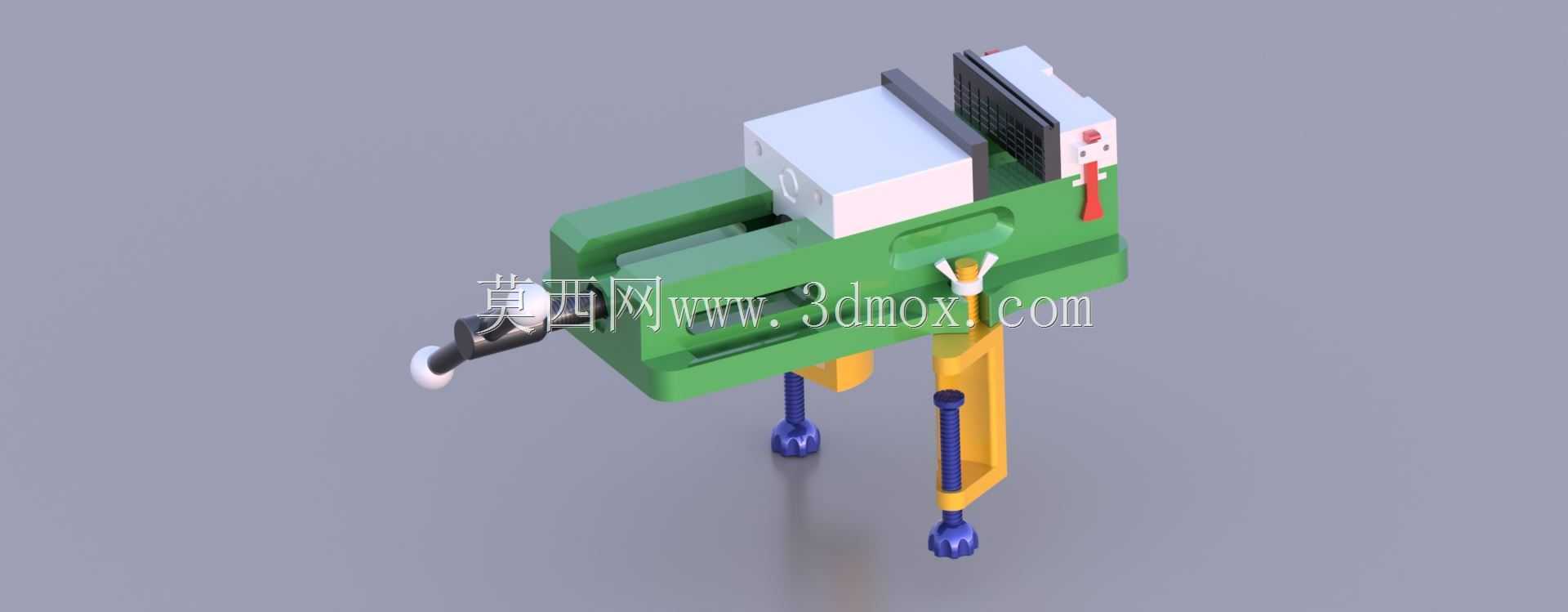

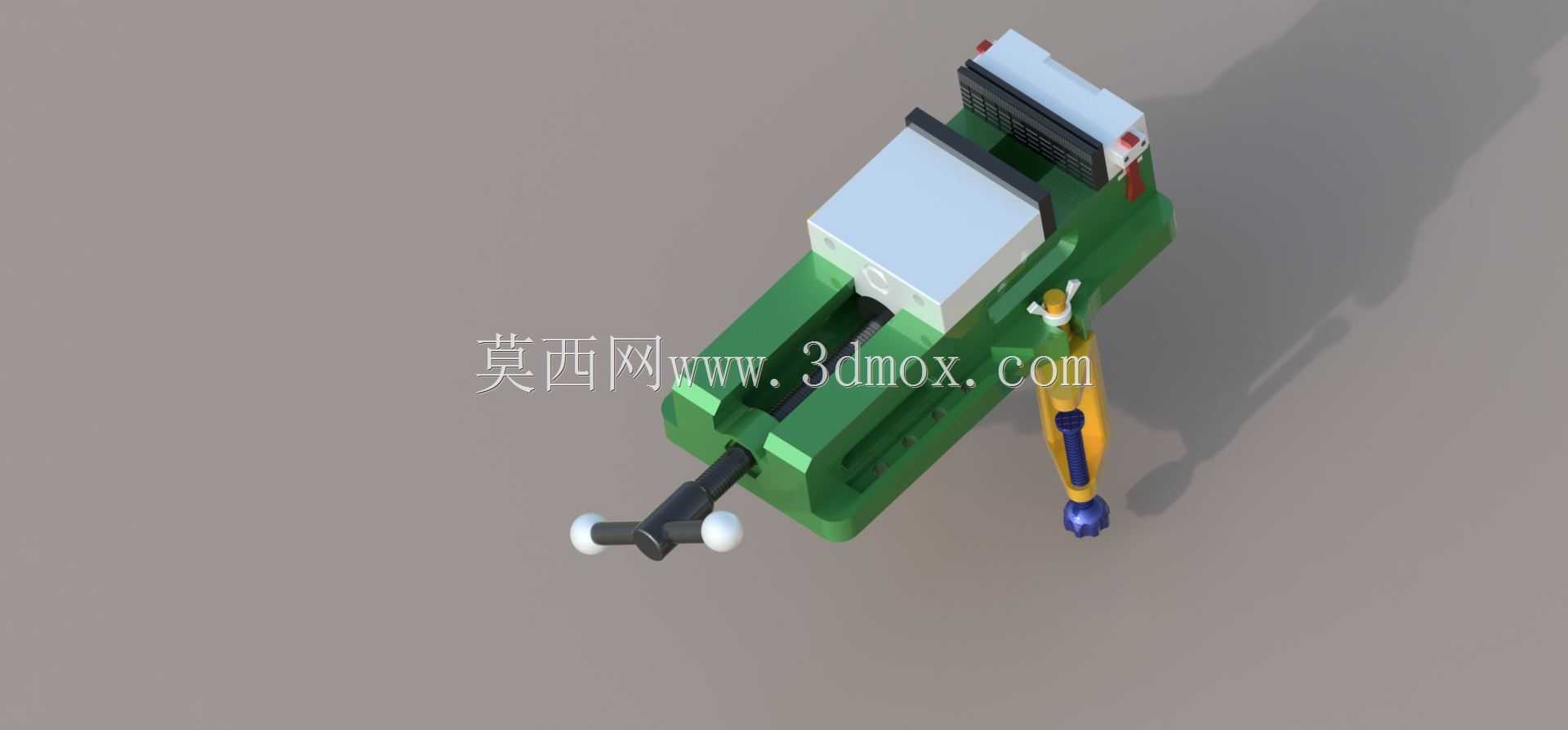

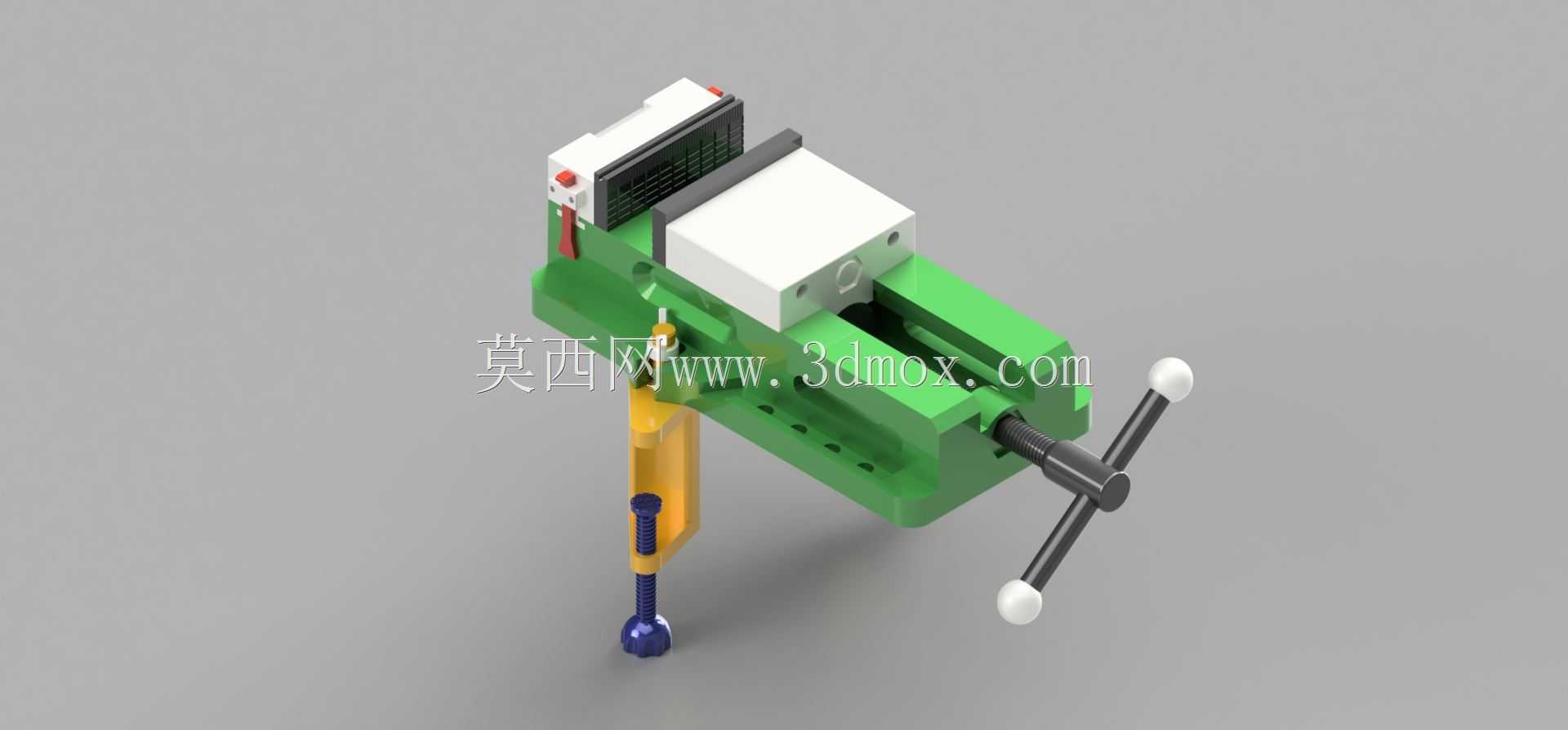

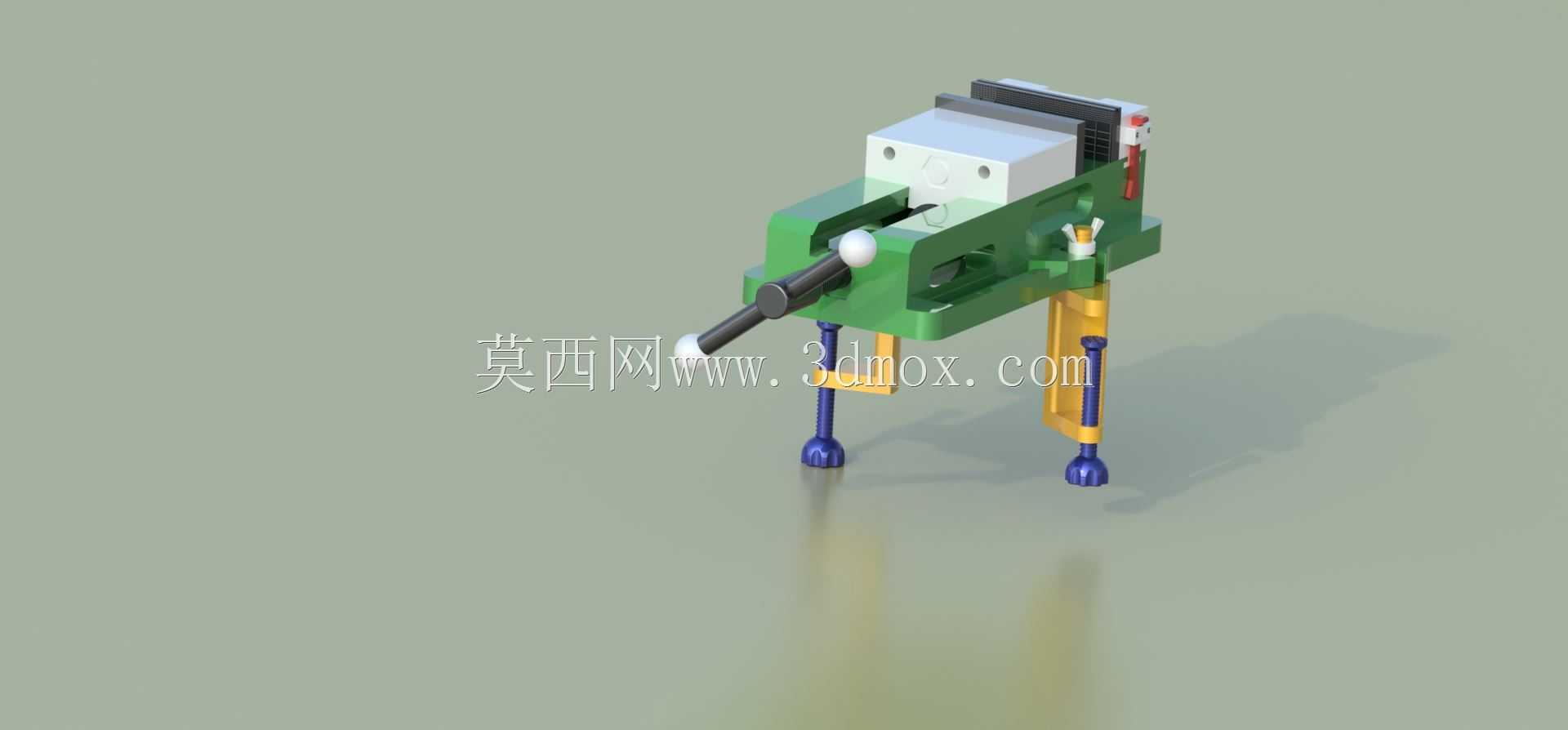

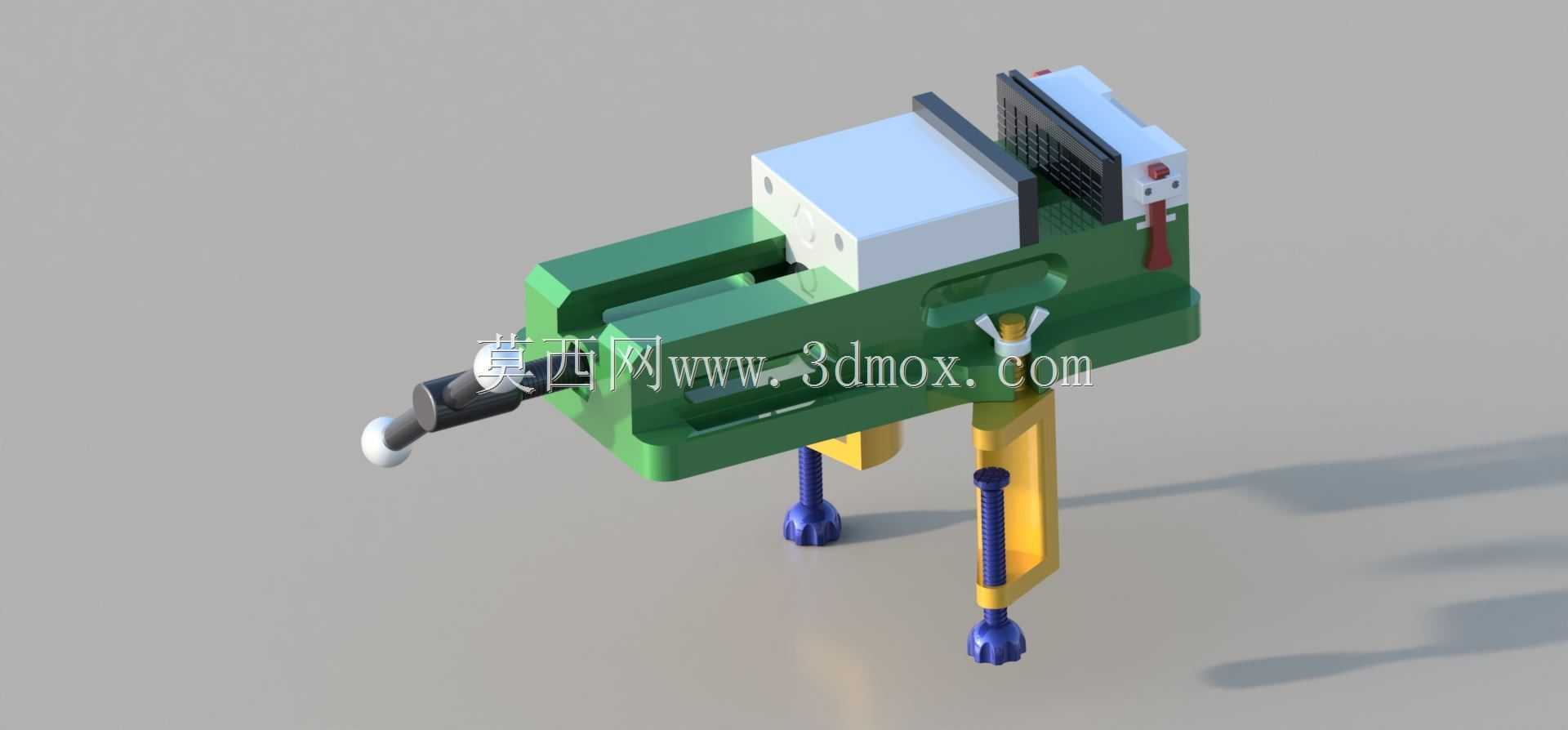

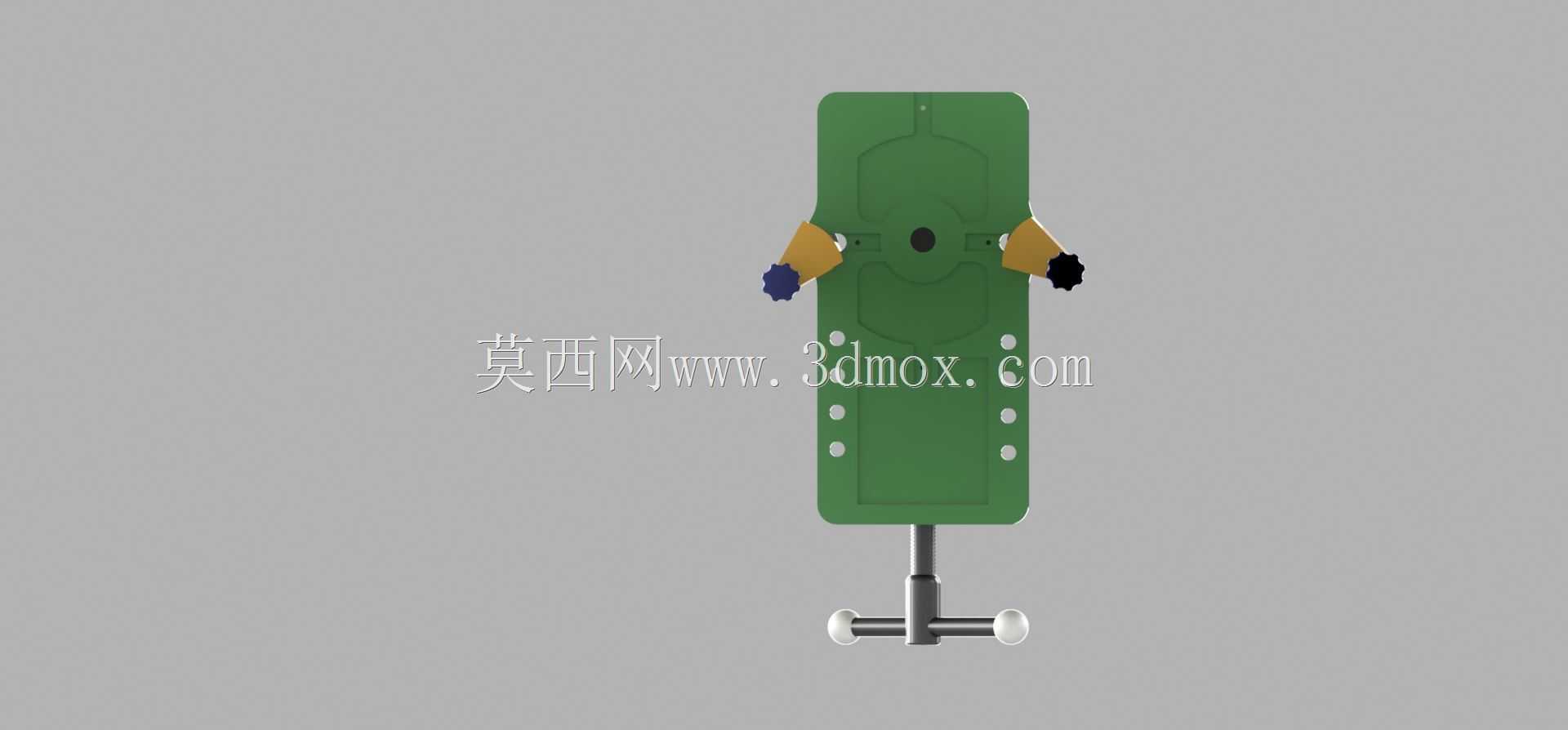

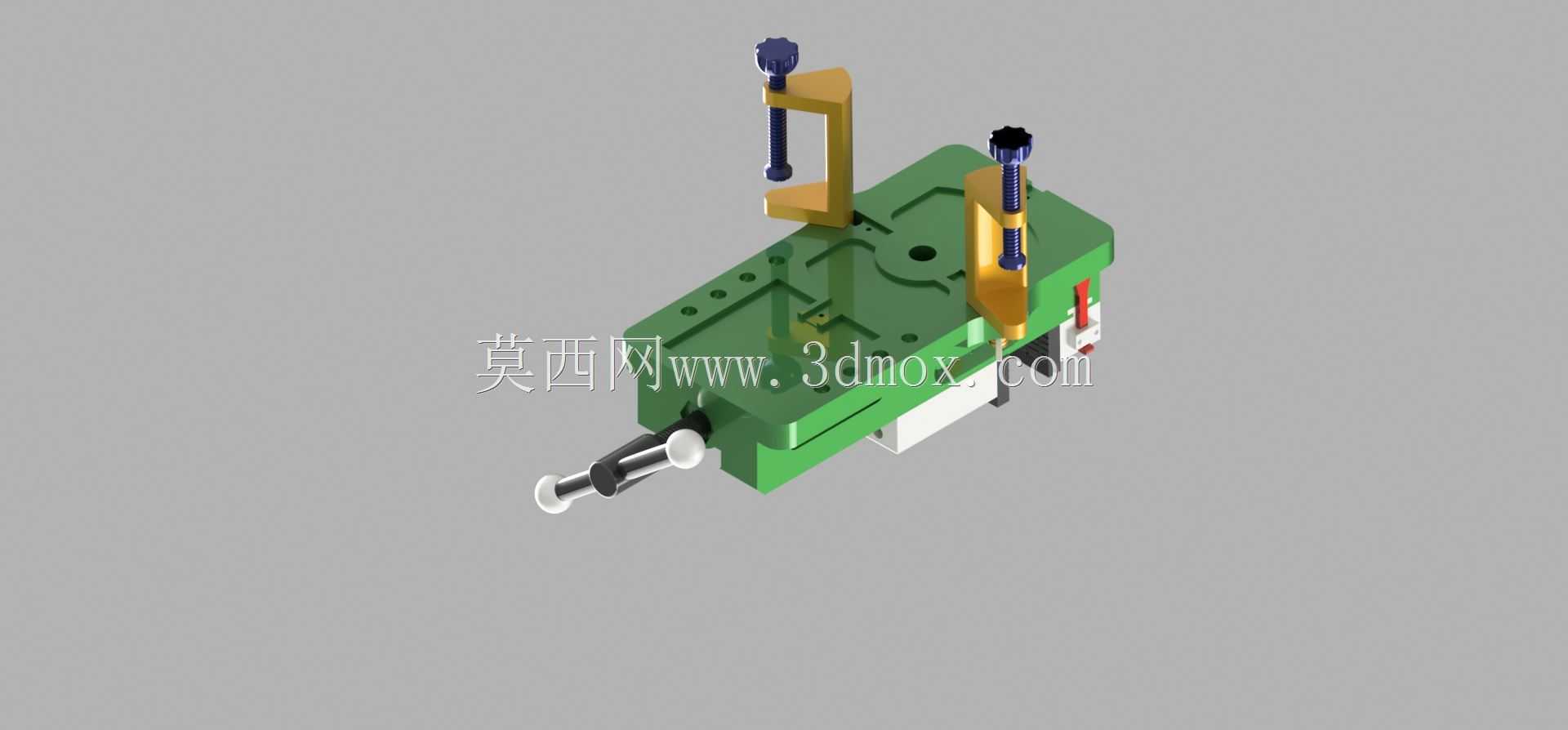

　　备件替换成本低，在作业空间受限时，既可以通过底座孔位锁死在工作台上作为固定式夹具使用，也可松开固定件作为便携式夹具转移到工件旁作业，针对不同加工场景灵活切换。整体外形紧凑无外凸尖锐结构，转运时手柄可收拢贴合钳体，避免磕碰周边设备，三维建模过程中完整还原了丝杠螺纹配合、钳口导向间隙、锁紧螺钉安装位与操作手柄活动空间，结构工程师可直接在此基础上调整钳口宽度、底座安装孔距，衍生适配不同吨位、不同工作台面的专用虎钳变体，也可作为工装夹具教学案例演示手动夹紧机构的受力传递逻辑。
