涡轮螺旋桨发动机配套行星齿轮传动结构

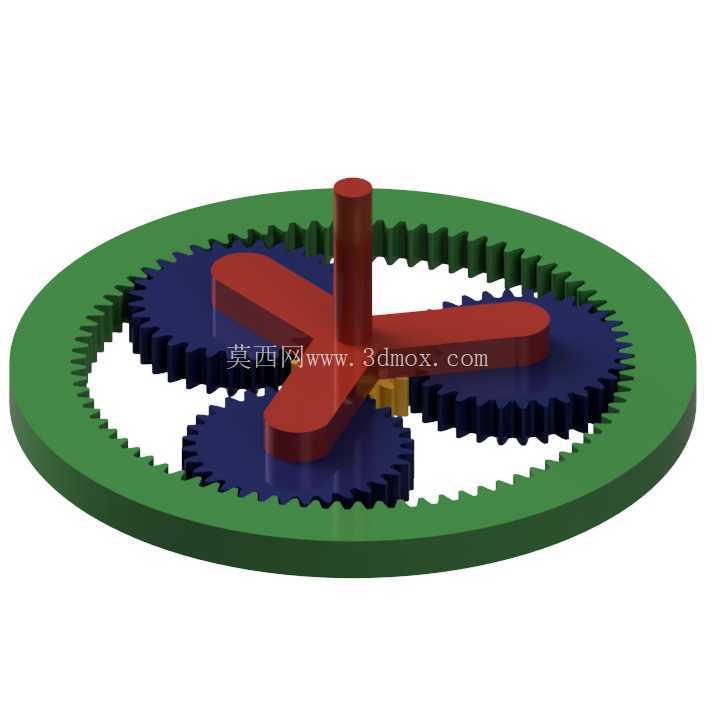

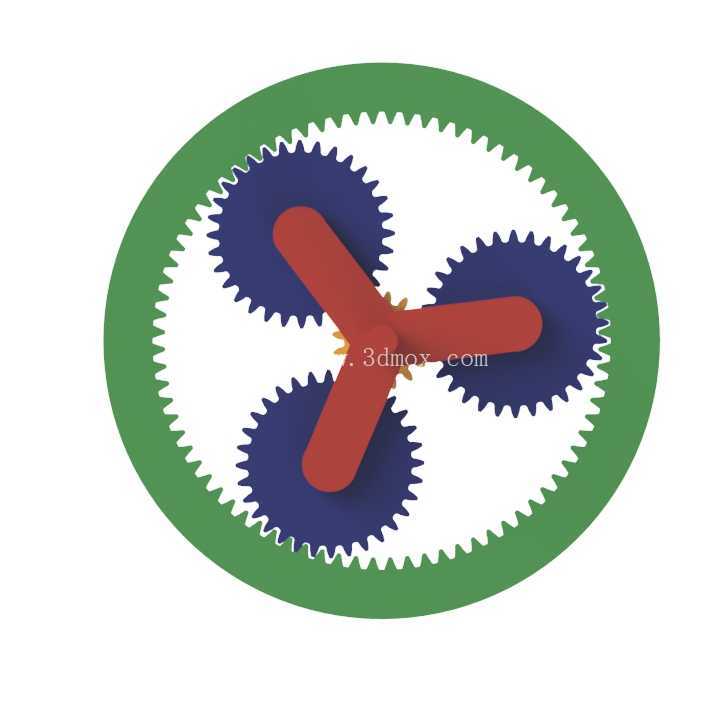

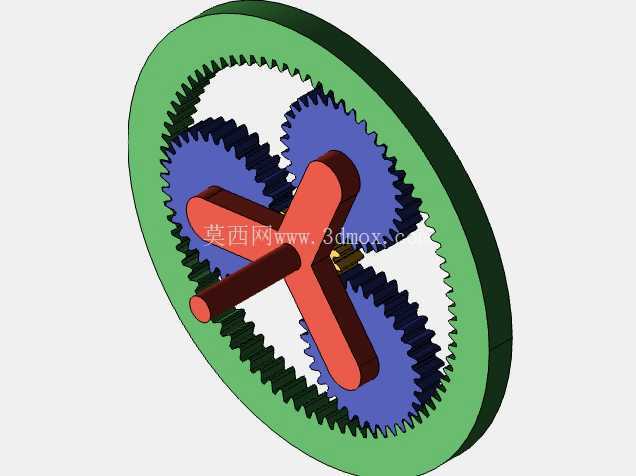

这套行星齿轮传动结构，最初的设计指向是适配小型涡轮螺旋桨发动机的动力传输链路，在航模动力系统、小型分布式动力装置的传动环节中，这类行星轮系的应用占比正在逐年提升。区别于定轴齿轮传动，这套结构采用内齿圈固定、行星架输出、太阳轮输入的经典排布逻辑，三个行星轮沿内齿圈周向120度均布，能在有限的径向空间内实现大传动比的动力减速，同时将输入轴的高转速低扭矩输出，转化为适配螺旋桨负载的低转速大扭矩输出特性。

从结构安装边界来看，整套轮系的径向尺寸完全围绕内齿圈的分度圆展开，内齿圈作为固定端，外圈可直接嵌入发动机机匣的定位止口，不需要额外设计复杂的支撑座，轴向方向上，行星架的输出端预留了标准的轴连接法兰位，输入轴的太阳轮端可直接与涡轮轴的输出花键配合，整体轴向堆叠厚度控制在常规小型涡桨发动机的传动舱安装尺寸范围内，不会额外增加动力段的轴向长度，适配现有航模涡桨发动机的舱体改装需求。

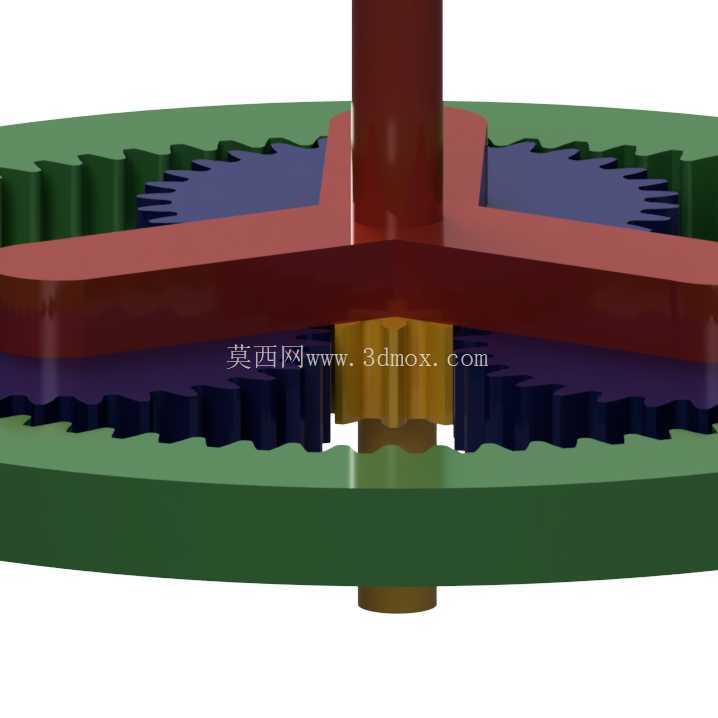

设计过程中最先敲定的是轮系的传动比参数，结合小型涡桨发动机的涡轮输出转速区间，以及螺旋桨的最佳工作转速范围，匹配三个行星轮的齿数、太阳轮齿数与内齿圈齿数的配比，确保传动过程中各轮齿的啮合重合度满足连续传动要求，避免出现啮合冲击带来的传动噪音与齿面磨损。行星架采用三叉式一体式结构，三个行星轮的安装轴直接与行星架本体一体加工成型，省去了额外的销轴装配环节，既提升了行星架的整体刚性，也减少了装配过程中销轴定位偏差带来的轮系啮合间隙不均问题。

在实际应用场景中，这类行星轮系除了适配小型涡桨航模动力，也可直接移植到小型自动化设备的动力减速环节，比如桌面级小型 convey 设备的驱动端、低转速大扭矩的电动执行器内部，只要匹配对应的输入输出连接接口，就能直接复用这套轮系的传动逻辑。齿形部分采用标准渐开线圆柱直齿设计，加工难度低，普通的滚齿、插齿设备就能完成各齿轮的加工，不需要专用的螺旋齿加工设备，后期维护更换配件的成本也更低。

轮系的间隙控制是设计时的核心考量点，三个行星轮与太阳轮、内齿圈的啮合侧隙统一控制在0.02-0.05mm区间，既保证传动过程中不会因为热膨胀出现卡滞，也能避免侧隙过大带来的传动回差，对于需要精准控制转速的动力场景，这个回差范围完全满足使用要求。内齿圈的外圈设计有一圈定位凸台，安装时可以直接卡入机匣的定位槽内，不需要额外的紧固件做周向固定，简化了装配流程，也避免了紧固件松动带来的内齿圈移位问题。

从受力角度分析，动力从太阳轮输入后，会均匀分流到三个行星轮上，再通过行星架汇总输出，每个齿轮承受的载荷仅为定轴传动同功率下的三分之一，因此在相同功率传输需求下，这套轮系的整体体积可以做得比定轴齿轮组更小，重量也更轻，这对于对重量敏感的航模动力场景来说是非常关键的优势。行星轮的内孔预留了标准轴承安装位，装配时搭配微型深沟球轴承，可有效降低行星轮转动过程中的摩擦阻力，提升传动效率，整套轮系的满载传动效率可以达到97%以上，动力传输过程中的损耗极低。

在原型验证阶段，这套结构最先被用于验证轮系的啮合平顺性，通过3D打印制作原型件后，可直接搭配小型电机做传动测试，观察不同转速下的轮系运行状态，排查是否存在齿形干涉、啮合异响等问题，为后续的金属件加工提供参数修正依据。三个行星轮的尺寸完全一致，具备互换性，后期维护时不需要做配对研磨，直接更换同规格的行星轮即可，大幅降低了后期的维护难度。行星架的中心输出轴位置设计有轴向定位台阶，安装输出法兰时可以直接靠紧台阶定位，不需要反复调整轴向位置，提升装配效率的同时也保证了输出轴的同轴度要求，避免出现输出端跳动过大的问题。
