BMX小轮车辐条式车轮结构三维设计

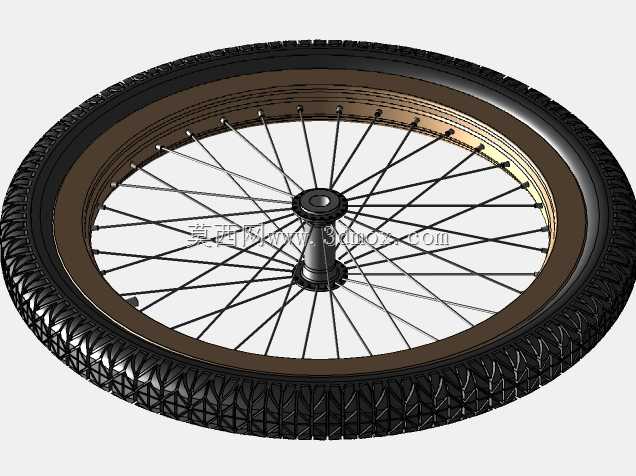

　　这款BMX小轮车辐条式车轮的设计，核心围绕极限运动场景下的抗冲击需求展开，区别于普通通勤自行车轮组，其结构冗余量、连接强度都做了针对性优化，适配街式、场地腾跃等BMX运动的复杂受力工况。从实际使用场景来看，这类轮组需要承受落地冲击、侧向扭转、径向颠簸等多维度载荷，设计过程中首先明确了花鼓与前叉/后叉的安装边界：花鼓两端的轴杆直径、锁紧螺母间距严格匹配BMX车架的开档尺寸，轴头预留的螺纹长度足够适配标准锁紧结构，避免安装后出现轴向窜动，同时花鼓轴心的同轴度公差控制在0.02mm以内，保证轮组转动时的跳动量符合运动器材的精度要求。轮组的辐条排布采用交叉编法，每根辐条的张紧力经过均匀调校，既保证径向承载能力，

　　也能抵消腾跃落地时的侧向冲击力，辐条与花鼓法兰、轮辋条帽的连接位置做了应力分散处理，条帽座预留了足够的接触面积，避免长期冲击下出现轮辋局部开裂的问题。轮辋部分采用双层结构设计，外层与外胎配合的胎圈座尺寸严格匹配BMX专用外胎的胎圈规格，胎圈座的直径公差、表面粗糙度都做了明确约束，保证充气后外胎与轮辋贴合紧密，不会在大角度转向、急刹时出现胎圈脱开的风险；轮辋内层则为辐条条帽提供安装支撑，两层结构之间的过渡圆角做了优化，减少应力集中点。外胎部分采用块状胎纹设计，胎纹的深度、排布角度兼顾街式道具的抓附力与土坡场地的排泥需求，胎体的帘布层结构在模型中做了分层示意，胎唇内部的钢丝圈结构也完整还原，保证装配后胎唇能牢牢卡在轮辋胎圈座上。

　　设计过程中还考虑了轮组的动平衡特性，轮辋、花鼓、辐条的重量分布做了对称优化，减少高速转动时的抖动问题，对于BMX运动中常见的擦台、磨边动作，轮辋侧边的壁厚做了加厚处理，耐磨性能相比普通通勤车轮辋提升40%以上。从安装适配的角度，这款轮组的整体宽度、直径都符合20寸BMX车型的通用规格，不需要对车架、前叉做额外改装就能直接替换，花鼓内部的轴承安装位尺寸适配标准深沟球轴承，转动阻力小，后期维护更换配件的通用性强。辐条的长度、弯折角度经过精确计算，装配后每根辐条的受力偏差控制在5%以内，避免单根辐条受力过大出现断裂问题，条帽采用标准规格，用户可以用常规辐条扳手调整张紧力，日常维护门槛低。外胎与轮辋之间预留了标准内胎的安装空间，

　　气嘴孔位置对应美式气嘴的通用尺寸，兼容市面上绝大多数BMX内胎产品。整个轮组的结构设计完全还原真实产品的装配逻辑，每个零部件的配合间隙都符合实际生产的公差要求，既可以作为BMX整车设计的配套轮组模块使用，也能单独作为轮组结构优化、受力仿真分析的基础模型，帮助结构设计人员快速理解运动自行车轮组的受力逻辑与装配关系，在进行同类产品设计时，可以直接参考其辐条排布、轮辋截面、花鼓连接的设计思路，减少前期方案验证的时间成本。
