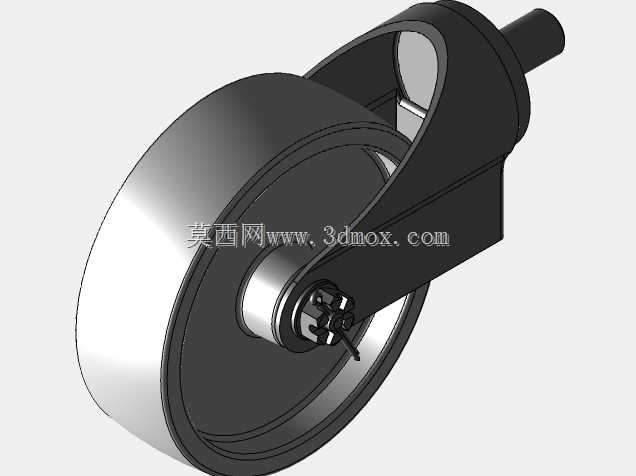

重载定向支架脚轮三维结构设计

　　这款脚轮结构主要面向车间重型周转工装、仓储货架、工业设备移动底座的行走支撑场景，在实际产线布局调整、工位间物料转运、重型设备移位作业中，这类定向脚轮相比万向轮具备更强的直行稳定性，不会在重载推移过程中出现轮组摆偏、蛇形走位的问题，尤其适合沿固定通道直线移动的工装载体使用。从结构组成来看，整套轮组包含金属轮芯、外层耐磨轮面、一体式冲压支架、轮轴紧固组件、安装连接轴几个核心部分，轮面采用宽幅圆柱面设计，接触地面的压强大幅降低，在环氧地坪、水泥地面、钢板地面都能保持平稳滚动，不会因为局部压强过高压伤车间地坪，也能在经过地面微小焊缝、接缝时减少颠簸冲击。支架部分采用弯折成型的钢板结构，从安装轴位置向下延伸形成双侧支撑臂，

　　完全包裹住轮体上半部分，既可以阻挡运行过程中地面杂物卷进轮轴间隙，也能提升整体抗扭强度，当轮组受到侧向冲击力时，双侧支撑臂可以均匀分散载荷，避免单臂结构容易出现的支架变形、轮轴卡滞问题。轮轴位置采用开槽螺母配合开口销的防松结构，这是重载行走部件常用的可靠紧固方案，相比普通锁紧螺母，在长期震动、反复冲击的使用场景下不会出现轴端螺母退松，能长期保持轮体的转动间隙在合理范围，不会出现轮体晃动、轴套异常磨损的问题。安装端采用伸出式圆柱轴结构，适配设备底座上的套筒式安装位，安装时直接将轴插入对应安装孔后做径向定位即可，不需要额外加工复杂的连接法兰，能降低配套底座的加工难度，这种安装结构的对中性更好，

　　轮组承受的垂直载荷可以沿安装轴轴线均匀传递到底座结构上，不会出现偏载导致的轴根断裂问题。从设计细节上看，轮体与支架内侧预留了足够的转动间隙，即使轮面沾附一定厚度的灰尘、铁屑，也不会出现轮体蹭到支架导致的转动卡滞，支架末端的圆弧过渡处理，避免了应力集中问题，在轮组承受冲击载荷时，弯折位置不会因为应力集中出现开裂。轮面的宽度设计经过载荷匹配，单轮额定承载状态下的轮面变形量控制在合理范围，既保证足够的接触面积降低滚动阻力，也不会因为轮面过软导致推移时阻力过大，金属轮芯的结构可以提升轮体整体的径向强度，在重载状态下不会出现轮体失圆、转动偏心的问题。在实际选型适配时，需要注意安装轴的直径与伸出长度要和设备底座的安装套筒尺寸匹配，

　　安装轴的配合公差建议选间隙配合，方便后期轮组磨损后的更换维护，轮组的安装高度要和配套使用的其他轮组保持一致，避免出现个别轮组悬空不受力、其他轮组过载的情况。这类定向脚轮通常会和同规格的万向脚轮搭配使用，一般在工装底座的固定端安装两个定向轮，操作端安装两个带刹车的万向轮，兼顾直行稳定性和转向灵活性，相比全万向轮配置，推移时的方向控制难度更低，长距离移动时的操控手感更稳定。建模过程中对轮组的运动间隙做了完整的干涉检查，轮体在全周转动过程中与支架、紧固件之间都保留了合理的安全间隙，轴端的紧固件突出量也做了控制，不会在转动过程中剐蹭支架外侧，整体结构完全符合实际加工装配的工艺要求，支架的冲压折弯半径、板材厚度都参考了行业通用的重载脚轮参数，不需要做额外的结构调整就可以直接用于工程出图、样机试制。
