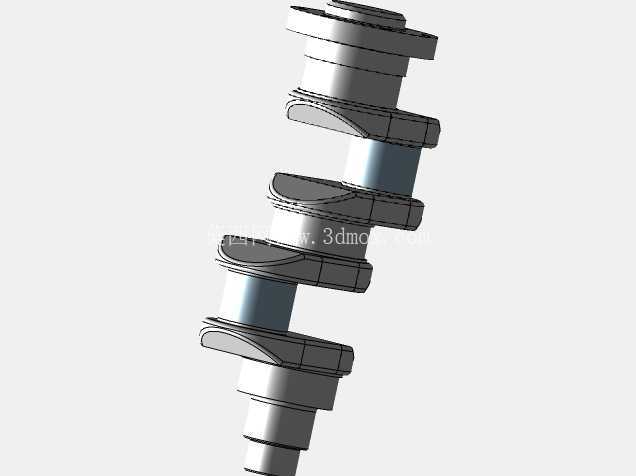

多拐式发动机曲轴结构三维设计

在往复式动力设备的核心传动链路里，曲轴承担着将活塞往复直线运动转化为回转扭矩输出的核心作用，这套多拐曲轴的结构设计，完全围绕四缸直列动力单元的做功顺序匹配相位，每段曲柄销的偏转角度严格对应气缸点火间隔，保证动力输出的平顺性，避免运转过程中出现扭矩波动过大的问题。从实际应用场景来看，这类结构的曲轴广泛适配小排量内燃动力单元，覆盖乘用车动力总成、小型通用发电机组、农用机械动力端等多个场景，不同场景下的载荷特性差异，直接决定了曲轴各段轴颈的圆角过渡、油道布局、平衡块配置的设计取向。

从功能特性层面拆解，这套曲轴的主轴颈采用等直径设计，能够降低缸体主轴承座的加工复杂度，统一轴瓦的规格型号，减少后续运维的备件种类；曲柄销与主轴颈的平行度公差控制在微米级，避免运转过程中出现偏磨，导致轴瓦早期失效。每段曲柄臂上集成的平衡块，是通过动平衡迭代计算确定的配重轮廓，能够抵消曲柄销和连杆大头回转产生的离心力，以及活塞组件往复运动产生的一阶、二阶惯性力，降低整机运转时的振动幅值，减少动力端对配套设备的振动传递。油道采用斜向交叉钻孔布局，从主轴颈表面的进油口直通曲柄销表面，能够在压力润滑工况下，将主油道的润滑油持续输送到连杆轴承摩擦副，同时在轴颈表面形成稳定的油膜，避免干摩擦导致的烧瓦故障。

设计思路上，没有盲目追求大尺寸轴颈来提升刚性，而是通过优化曲柄臂的截面形状，在控制整体重量的前提下提升抗弯扭刚度——毕竟曲轴过重会增大回转惯量，不仅提升动力启动阶段的负载，还会在变速过程中产生更大的冲击载荷。各段轴颈与曲柄臂的连接位置，全部采用大圆角过渡设计，避免应力集中导致的疲劳断裂，这也是曲轴在交变载荷长期作用下最容易出现失效的位置，圆角的滚压强化工艺预留量也在三维结构中做了明确标注，方便后续工艺环节匹配加工参数。

关于安装边界与尺寸配合，主轴颈的轴向定位依靠中间位置的止推轴肩，安装时需要匹配对应的止推瓦，控制曲轴的轴向窜动量在合理区间，窜动量过大会导致连杆活塞组偏缸，窜动量过小则会在热膨胀状态下出现卡滞。曲轴前端的轴段设计有正时齿轮、皮带轮的安装定位面，以及油封配合轴颈，油封轴颈的表面粗糙度要求高于普通轴段，避免长期运转后出现漏油问题；后端的法兰面用于连接飞轮，法兰上的定位销孔采用不对称分布，防止装配时出现角度错位，保证飞轮的动平衡与曲轴整体匹配。曲柄销的长度尺寸严格匹配连杆大头的宽度，预留出合适的轴向间隙，避免连杆在运转过程中出现卡滞，同时两端的圆角不会与连杆大头的倒角发生干涉。

在实际建模过程中，所有回转面的同轴度公差、各曲柄销的相位角公差都做了参数化关联，调整某一缸的曲柄销角度时，对应的平衡块轮廓、油道走向能够同步更新，方便后续针对不同排量、不同气缸数的动力单元做变型设计。另外，曲轴两端的中心孔作为加工基准，在三维模型中也做了完整还原，方便工艺人员匹配加工时的顶尖定位，从毛坯锻造到后续的车削、铣削、磨削、动平衡工序，都能直接基于这个三维模型提取加工尺寸，不需要二次测绘转换。
