基于STVL53L1X芯片的通用TOF激光测距模组

这款测距模组的核心是采用ST的VL53L1X飞行时间测距芯片，在实际工业场景中，这类小型TOF模组的适配场景非常广泛，从AGV小车的近距离避障、智能门禁的人员存在检测，到小型无人机的定高、自助终端的手势触发，甚至是3D打印机的调平检测、智能货架的库存盘点都能见到同类型方案的应用。不同于传统的红外测距容易受环境光干扰、超声波测距存在测量盲区的问题，基于VL53L1X的TOF方案通过测量光子飞行时间计算距离，在深色物体、强逆光环境下的测距稳定性要优于传统方案，测量量程覆盖数厘米到四米区间，足够覆盖绝大多数近距离检测的场景需求。

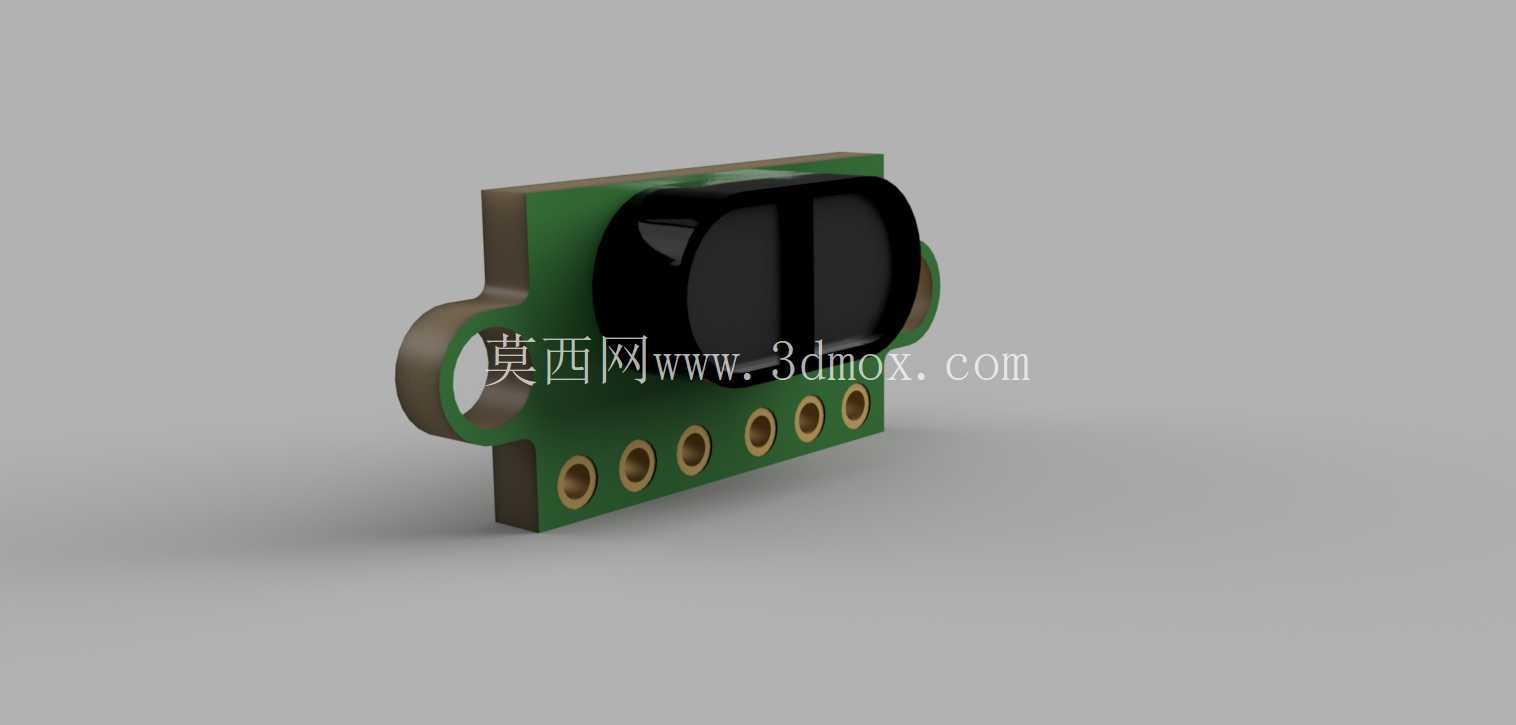

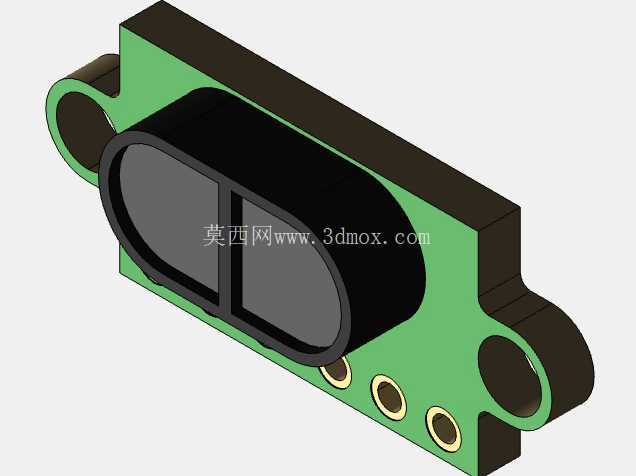

从结构设计层面来看，这款模组采用了PCB作为主体承载结构，板载的光学收发窗口做了凸起的遮光罩设计，黑色遮光结构一方面可以阻挡环境杂光直接进入接收端传感器，避免环境光造成的测距噪声，另一方面也能保护内部的光学发射与接收芯片，避免装配过程中刮花光学镜片。PCB两侧伸出的带孔安装耳是结构设计里很务实的处理，两个安装孔的中心距做了标准化适配，既可以用M2螺丝直接固定在设备壳体的安装柱上，也可以配合铜柱做层叠式安装，安装耳的厚度和PCB主体保持一致，不会额外增加模组的整体厚度，对于内部空间紧凑的小型设备来说，这种安装设计不需要额外预留避让空间。

PCB侧边排布的焊盘是标准的2.54mm间距排针接口，这个间距选择是兼顾了手工焊接和批量生产的需求，小批量试制的时候可以直接插标准排针连接杜邦线做调试，批量生产的时候也可以直接过回流焊焊接板对板连接器，不需要额外做转接板。焊盘的排布顺序遵循了常用的I2C接口传感器引脚定义，从供电、地到I2C通信引脚、中断引脚依次排布，硬件工程师做原理图设计的时候不需要反复核对引脚顺序，能减少接线错误的概率。光学窗口的位置做了居中设计，不管是正装还是反装到设备壳体上，窗口都能对准外壳上预留的通光孔，不会出现偏心导致的视场遮挡问题。

在安装边界的考量上，这款模组的整体厚度控制在10mm以内，光学窗口的突出高度不到3mm，安装时只需要在设备外壳上预留直径8mm左右的通光孔，通光孔周围3mm范围内不要有高于窗口的结构件遮挡视场即可，不需要做额外的光学隔离结构，模组本身的遮光罩已经能满足大部分场景的杂光抑制需求。PCB的整体长宽尺寸控制在20mm*15mm左右，比常用的指甲盖大小的最小系统板稍大，预留的安装空间只需要25mm*20mm的平面区域即可，对于内部空间寸土寸金的小型智能硬件来说，这个尺寸的适配门槛非常低。

从功能特性上看，这款模组把VL53L1X芯片的所有外围电路都集成在了板上，包括必要的电源滤波电容、电平转换电路，输出接口可以直接兼容3.3V和5V的主控系统，不需要用户额外设计电平匹配电路，拿到模组之后只需要连接供电和I2C引脚就能直接读取距离数据，不需要做复杂的硬件调试。模组的测距视场角控制在27度左右，既不会因为视场角过宽导致检测到旁边的干扰物体，也不会因为视场角过窄增加安装对准的难度，在做近距离避障的时候，这个视场角刚好能覆盖设备前方的障碍物范围，不会出现漏检的情况。

实际做结构装配的时候需要注意，安装耳的固定螺丝不要拧得过紧，因为PCB材质的刚性有限，过大的锁紧力会导致PCB变形，轻则让光学窗口的角度偏移，影响测距的准确性，重则可能导致板上的芯片虚焊。如果是在振动比较大的设备上使用，可以在安装耳和固定柱之间加一层薄的橡胶垫圈，既能缓冲振动，也能避免螺丝压伤PCB。通光孔的位置最好加一层透明的亚克力或者玻璃片做防护，避免灰尘、水汽直接接触模组的光学窗口，长期使用的时候不会因为灰尘积累影响测距精度，透明防护片和光学窗口之间留0.5mm左右的间隙即可，不要直接贴在窗口上，否则会导致发射的光线直接反射回接收端，造成近距离测距失效。
