按动式透明笔夹紫色圆珠笔结构设计

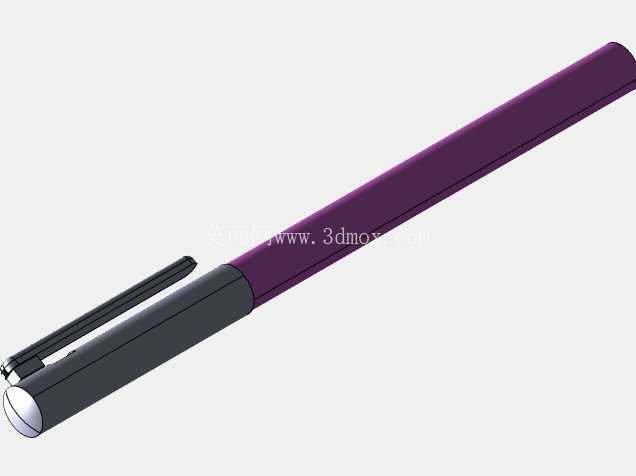

　　日常办公与学生场景中，圆珠笔是普及率最高的书写工具之一，这款带透明笔夹的紫色圆珠笔结构，在设计阶段就充分考虑了量产装配、日常使用握持手感、携带防丢等多维度的实际需求。从结构拆分来看，整笔分为外笔杆、内置笔芯仓、按动回弹结构、透明笔夹、笔端限位堵头几个核心部分，外笔杆采用直筒圆柱构型，整体外径控制在常规书写笔的适配区间，握持段没有额外做凸起防滑纹，靠圆柱面的均匀接触适配不同手型的握持习惯，长时间书写不会因为局部凸起造成握持压痕。

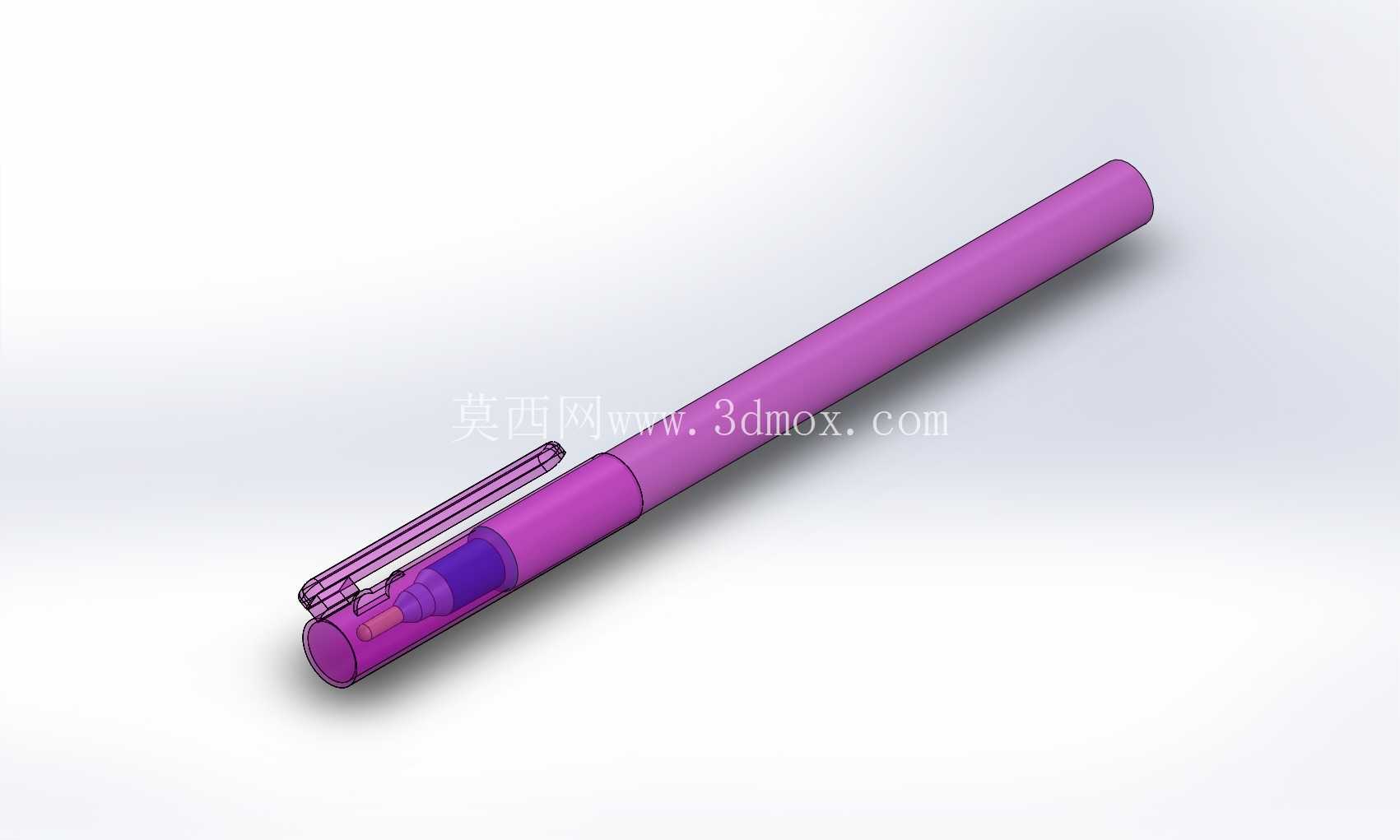

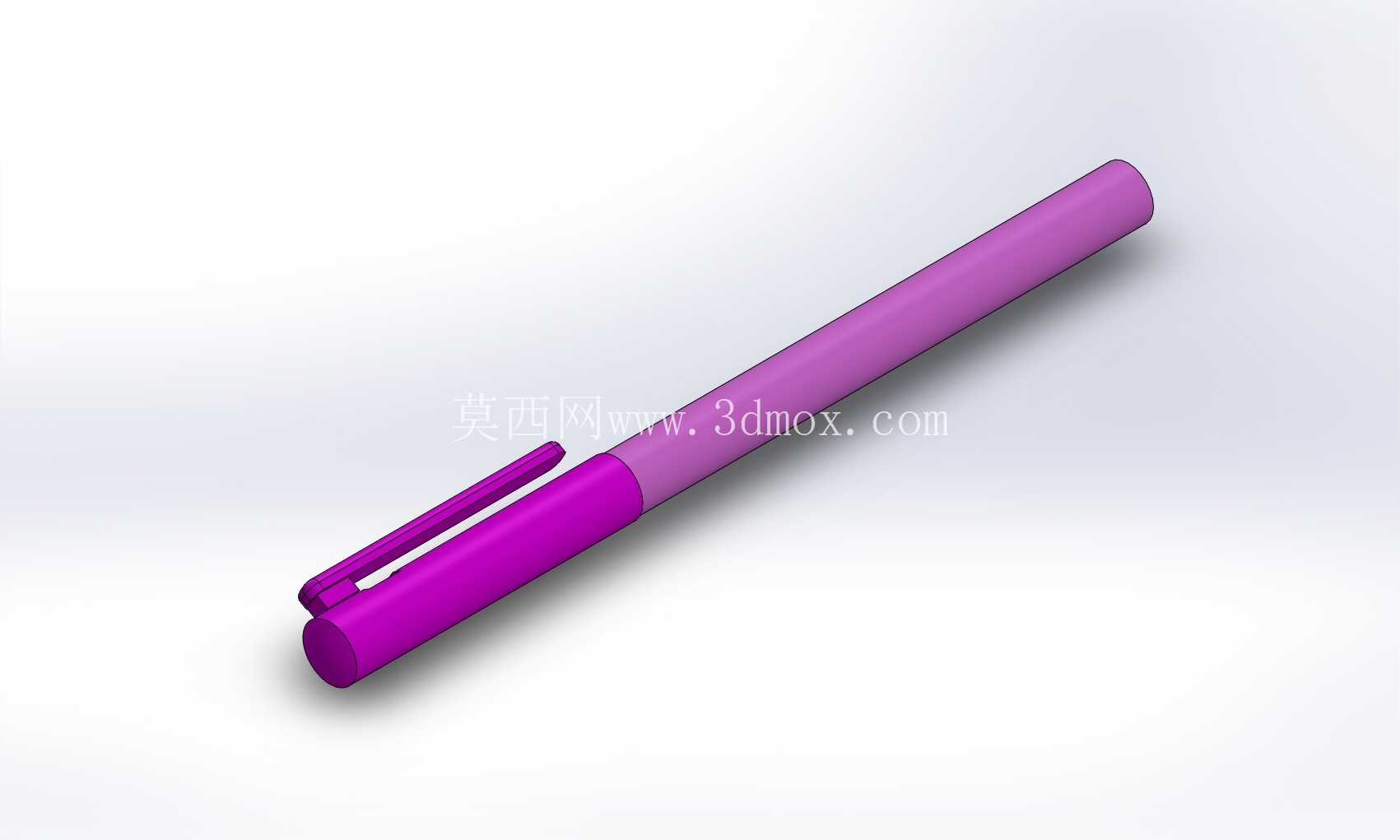

　　笔夹部分采用透明PC材质设计，和紫色笔身形成视觉区分，安装位置在笔身上段靠近按动端的位置，夹片的开合角度控制在15度以内，既可以轻松夹在笔记本封皮、工装口袋边缘，又不会因为开合角度过大导致夹装后松脱掉落，夹片根部做了圆弧过渡的加强筋，反复开合不会出现根部断裂的问题，这部分的壁厚控制在1.2mm，兼顾透明度和结构强度，避免注塑成型时出现缩痕影响外观。内置的笔芯仓适配通用规格的按动式圆珠笔芯，仓体内壁做了0.1mm的导向筋，笔芯在仓内不会出现径向晃动，书写时笔尖不会因为笔芯偏移出现断墨、晃动的问题，按动结构采用常规的棘轮回转式回弹结构，按压行程控制在5mm，按压力度设置在15N左右，按动时不会因为力度太轻出现误触出芯，也不会因为力度过大造成按压疲劳。

　　笔身的长度控制在140mm左右，收回笔尖状态下整体长度和常规口袋笔的尺寸匹配，放入衬衫口袋、工装笔袋时不会因为长度过长突出袋口，笔身的紫色外表面采用哑光质感处理，握持时不容易留指纹汗渍，日常使用中耐刮擦性能优于亮面处理的笔身。从装配逻辑来看，整笔的装配顺序从笔尾端开始，先将回弹弹簧、按动棘轮装入笔杆内的定位槽，再装入笔芯和笔尖限位套，最后压入笔端的透明笔夹固定堵头，所有配合面都采用间隙配合，单边间隙控制在0.05mm，装配时不需要额外涂胶，依靠卡扣结构就能实现固定，适合自动化产线的快速装配，单支笔的装配节拍可以控制在3秒以内，大幅提升量产效率。

　　在实际使用场景中，这款笔除了常规的桌面书写使用，透明笔夹的设计也方便使用者快速识别笔的归属，避免办公场景下的文具混用，笔身的直筒构型也适配市面上常规的笔插、桌面收纳笔筒的尺寸，放入直径20mm以内的笔插时不会出现卡滞或者过松倾倒的问题。设计过程中也充分考虑了跌落工况的结构强度，笔端的按动头部分做了加厚处理，从1.2米高度自由跌落至水泥地面时，按动结构不会出现卡滞、开裂的问题，笔尖部分的金属护套突出笔杆端面0.8mm，跌落时笔尖先接触地面，冲击力会通过笔芯传递到尾部的回弹弹簧，抵消部分冲击能量，避免笔杆端部直接受冲击开裂。笔夹的透明设计也可以在夹装纸张时，透过夹片看到下方的纸张标记，不需要掀开笔夹就能快速找到对应的页码位置，这个细节设计在日常翻阅笔记、核对纸质单据时能提升不少操作效率。整笔的所有塑料零件都采用统一的拔模角度，外壁拔模1度，内壁拔模1.5度，注塑成型时不需要复杂的抽芯结构，模具结构简单，量产时的成型良率可以控制在98%以上，零件的分型面设置在笔杆的轴线位置，合模线做了0.02mm的错位控制，握持时不会感觉到明显的合模线硌手。
