集成式自动对焦彩色摄像采集模组结构

　　在工业视觉检测、智能终端图像采集、小型嵌入式视觉系统的搭建场景中，这类集成自动对焦功能的彩色摄像采集模组是核心成像部件，区别于定焦摄像模块，它能根据拍摄物距的变化实时调整镜头组位置，保证不同工作距离下的成像清晰度，适配多物距、变高度的检测或拍摄需求。从结构组成来看，模组分为光学镜头组件、对焦驱动单元、PCB载板、接口连接端四个核心部分，镜头部分采用阶梯式圆柱外壳设计，外层做哑光黑色处理，减少环境杂光反射对成像的干扰，镜头与载板的连接位置做了定位凸台设计，装配时可以直接卡入载板预留的定位孔位，降低装配对位的公差累积。

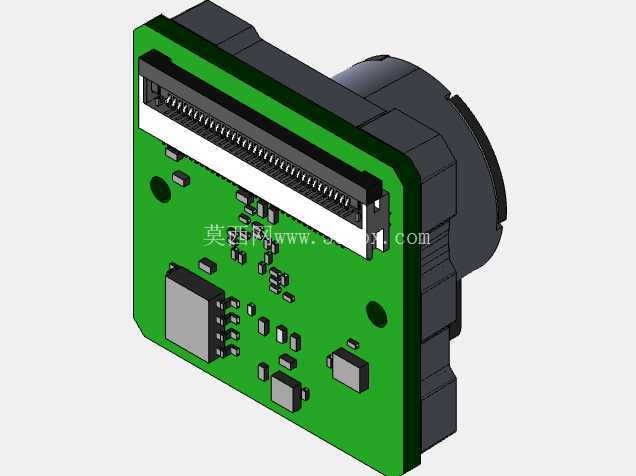

　　PCB载板采用绿色阻焊层设计，板上集成了对焦驱动芯片、电源管理元件、信号处理阻容件，所有贴片元件的布局都避开了镜头安装区域与固定孔位，板载的四个安装孔分布在载板边角位置，孔径适配M2规格的固定螺丝，安装时可以直接通过螺丝将模组固定在设备的安装支架上，不需要额外设计转接压板，减少整机的零件数量。板侧的FPC连接器采用0.5mm间距的翻盖式座子，排线插入后压下翻盖即可完成信号连接，不需要焊接，方便后期维护更换，连接器的位置设置在载板的长边边缘，排线引出方向与载板平面平行，不会额外增加模组的垂直安装高度，适配内部空间紧凑的设备安装需求。

　　设计过程中，镜头组件的外径与载板的边缘做了避空处理，镜头突出载板背面的高度控制在合理范围，安装时不会与载板背面的其他结构产生干涉，载板上的元件高度都低于镜头连接座的高度，即使模组贴装在设备内壁，也不会出现元件被挤压的情况。对焦驱动部分内置在镜头外壳内部，不需要额外的外部驱动结构，供电与控制信号直接通过板载线路传输到驱动单元，减少外部接线的复杂度。实际应用中，这类模组可以直接嵌入到工业扫码设备、便携式视觉检测终端、智能交互一体机的成像工位，不需要额外搭建复杂的光学调整结构，固定好安装位置后，只需要通过软件配置对焦触发逻辑，就能实现不同距离下的清晰成像。

　　安装边界方面，模组整体的最大外轮廓由载板尺寸与镜头突出高度共同决定，载板为矩形结构，边角做了小圆弧处理，避免安装时刮伤操作人员或周边线材，镜头的光轴与载板平面保持垂直，安装时只要保证载板安装面与拍摄面平行，就能保证成像的视场端正，不需要额外调整光轴角度。板上的元件布局做了分区处理，电源相关元件集中在载板一侧，信号处理元件集中在靠近连接器的位置，减少电源线路对信号传输的干扰，同时也方便后期做EMC屏蔽处理，只需要在对应区域加装屏蔽罩即可，不需要改动整体板型结构。不同于分体式的镜头加图像传感器的组合方案，这类集成式模组在出厂前已经完成了镜头与传感器的对位校准，用户安装后不需要重新调整后焦，直接通电就能输出清晰的彩色图像，大幅缩短设备的组装调试周期，也降低了对组装人员的技术要求。在结构强度方面，镜头外壳采用硬质工程塑料材质，具备一定的抗冲击能力，日常装配过程中即使出现轻微的磕碰，也不会导致镜头光轴偏移，载板采用标准FR-4材质，厚度满足常规安装的强度要求，固定螺丝锁紧时不会出现板件变形的情况。
