FPV无人机桨叶保护圈压铸结构设计

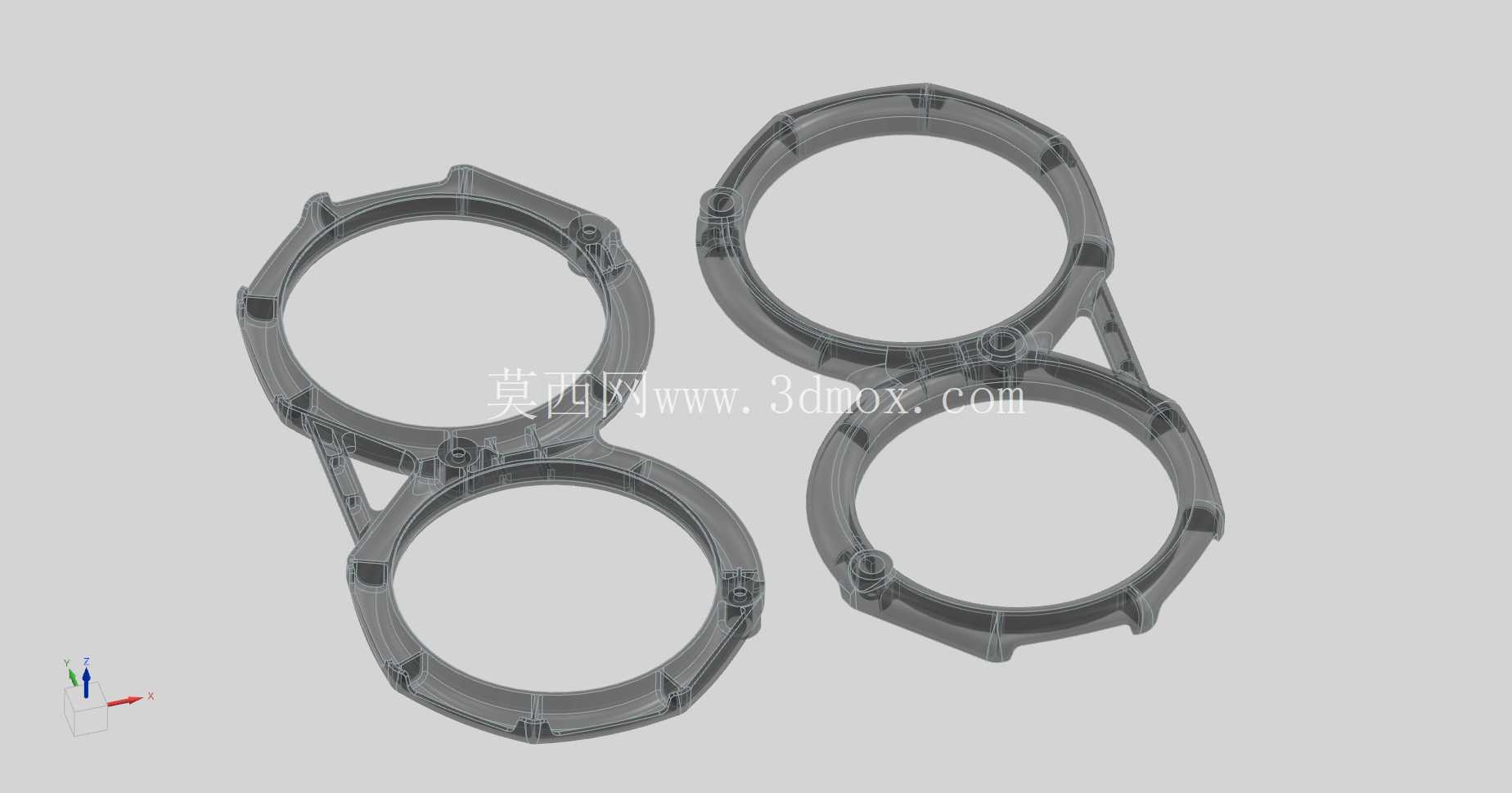

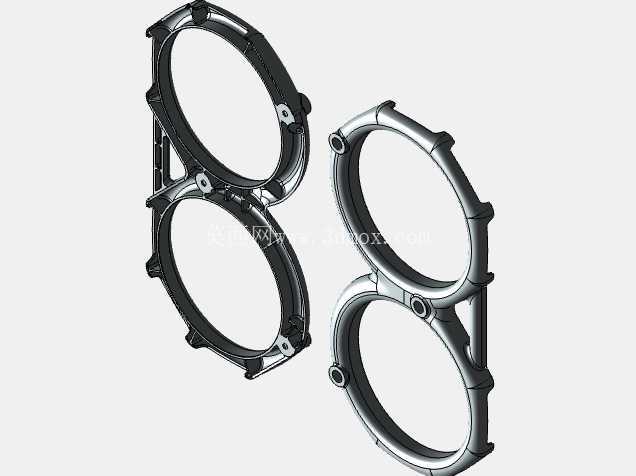

这套FPV保护卫结构，核心服务于穿越机飞行过程中的桨叶防护需求，日常在室内穿越、近物贴飞、新手练习场景下，能避免桨叶直接碰撞墙面、管线、障碍物导致的桨叶崩断、电机堵转甚至飞控失控炸机的问题。从结构设计逻辑来看，整体采用连体式双环布局，对应单机架同侧前后两个机臂的桨位，环体本身做了等宽的环形防护边，边缘做了小角度的倒角过渡，既避免尖锐边缘在碰撞时剐蹭障碍物表面，也能在撞击发生时通过环体的微形变吸收部分冲击能量，减少冲击力直接传导到机臂与电机安装位的载荷。

安装边界上，每个保护环对应电机座的位置预留了三个定位凸台，凸台上设置了与电机安装孔位同轴的固定孔，安装时不需要额外加装转接件，直接将保护圈的凸台贴合在电机座底部，配合原有电机固定螺丝即可完成锁紧，不会额外增加过多的安装步骤，也能保证保护圈与桨叶旋转平面的同轴度，避免出现保护圈蹭桨的问题。环体的内径尺寸匹配常用三寸穿越机的桨叶旋转直径，预留了1.5mm的安全间隙，即使飞行过程中出现轻微的机臂震动形变，也不会让桨叶打到保护环内壁。

考虑到压铸生产的工艺要求，整个结构的壁厚做了均匀化处理，整体壁厚控制在1.8mm，连接两个保护环的连接筋位置做了局部加厚到2.5mm，同时在筋位与环体的衔接处做了R2的圆角过渡，避免压铸成型时出现应力集中、冷隔或者缩孔的缺陷，也能提升整个连体结构的抗扭强度，在单侧环体受到撞击时，连接筋可以将部分载荷分散到相邻的环体结构上，避免单点受力过大导致断裂。环体上还预留了多个轻量化的凹槽，在不降低结构强度的前提下减少整体重量，避免给无人机带来过多的负载影响飞行续航与机动性。

从实际使用场景出发，这种连体式的保护圈相比分体式单环结构，安装时的对位效率更高，不需要逐个调整每个环的安装角度，两个环的相对位置在压铸成型时就已经保证了精度，安装后两个环的平面度公差可以控制在0.2mm以内，不会出现高低差导致的飞行风阻异常。表面设计上没有多余的突出结构，整体外轮廓做了顺滑的流线过渡，飞行时可以减少空气紊流的产生，降低保护圈带来的额外风阻，对飞行手感的影响控制在可接受范围内。针对日常飞行中最容易出现的侧方碰撞、正向擦碰场景，环体的外侧做了轻微的加厚处理，碰撞接触位置的截面做了弧形设计，碰撞时可以产生滑动卸力，避免硬撞击直接把冲击力传递到机臂导致机臂断裂。在安装孔位的设计上，孔位做了轻微的沉台设计，螺丝锁紧后螺丝头不会突出保护圈表面，避免飞行过程中螺丝头剐蹭障碍物，也能减少螺丝头突出带来的风阻。整个结构没有复杂的倒扣结构，压铸模具可以采用简单的两板模结构，抽芯结构少，量产时的成型效率高，后续的去毛刺、表面处理工序也更简单，适合批量生产配套给入门级FPV穿越机使用，尤其适合新手练习阶段装机使用，能大幅降低练习过程中的炸机损耗成本。
