Pixhack-v3飞控控制器压铸外壳结构设计

这款Pixhack-v3对应的压铸壳体，是面向多旋翼、固定翼无人机飞控系统打造的防护承载结构，日常作业中，飞控作为无人机的核心控制单元，需要在强振动、温差变化大、存在电磁干扰的户外飞行场景下稳定工作，壳体的设计直接决定了内部电路板、传感器组件的运行可靠性。从实际装机场景来看，这类壳体需要适配无人机机身内部的紧凑安装空间，既要给内部的主控板、IMU模块、接口排针预留足够的装配余量，又要尽可能压缩整体体积，减少对无人机有效载荷空间的占用。

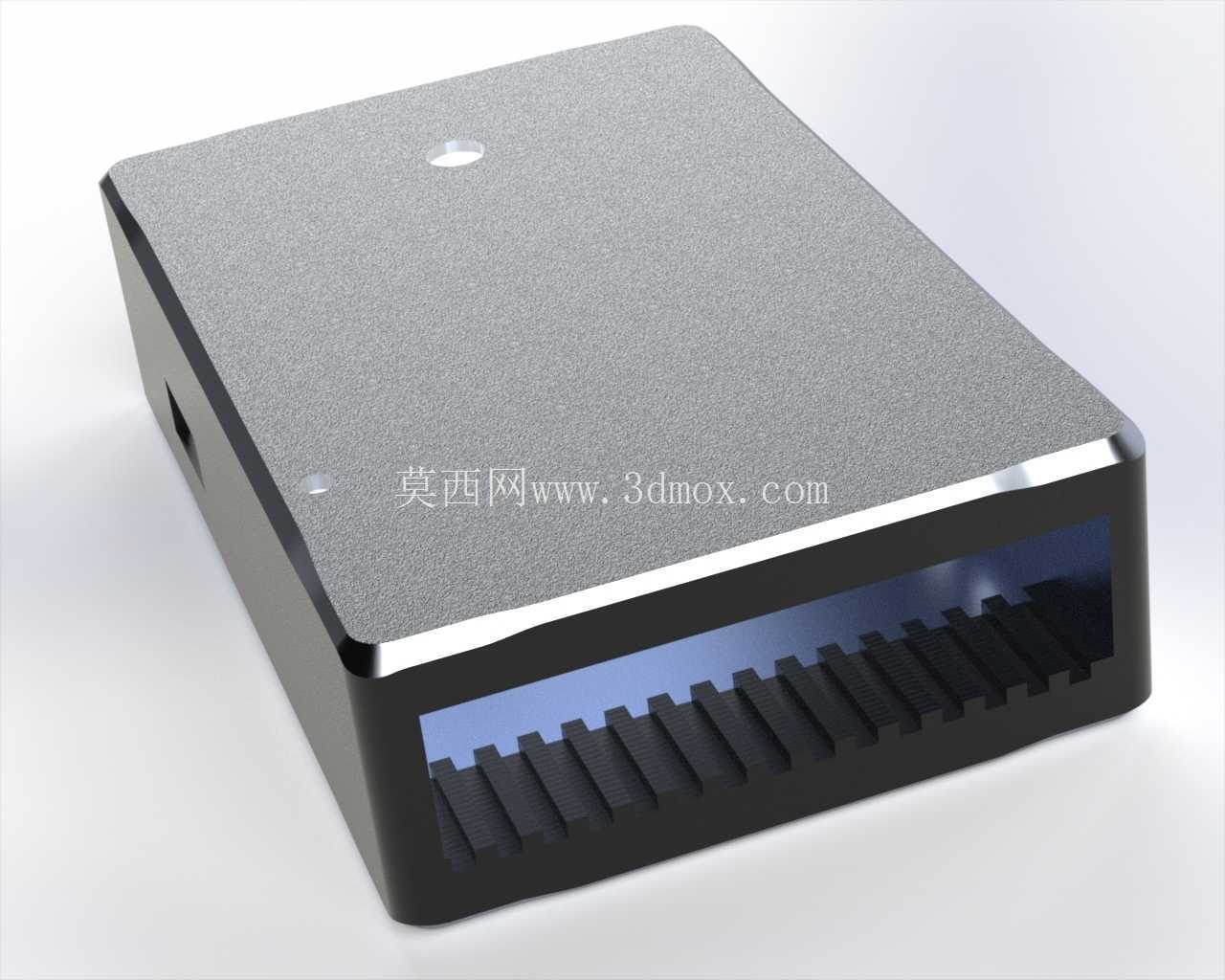

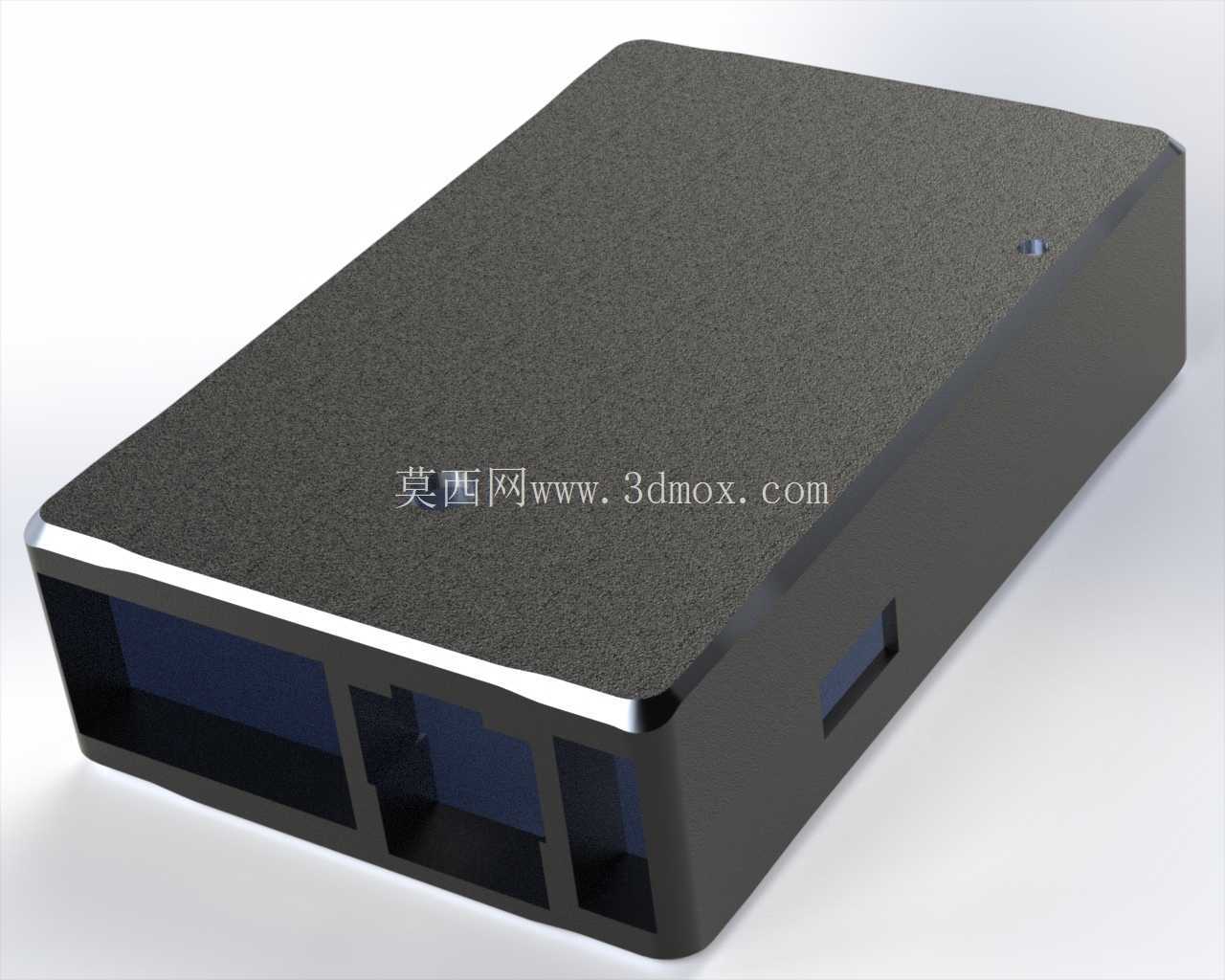

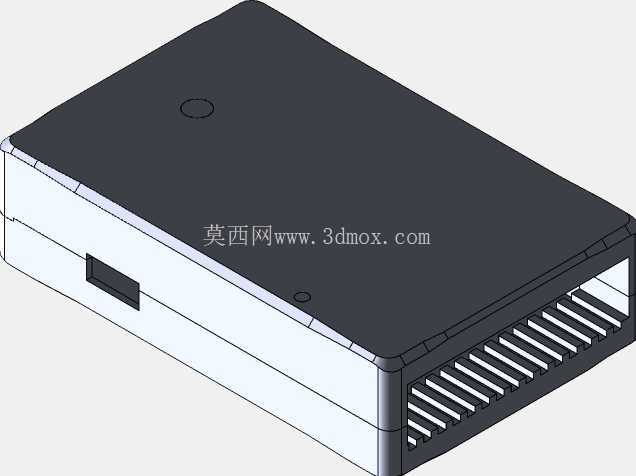

从结构设计思路来看，壳体采用一体化压铸成型工艺，整体为方正带圆角的盒体结构，上盖表面做磨砂质感处理，既可以提升壳体的耐磨性能，避免装机、维护过程中表面产生划痕影响外观与防护性能，也能在一定程度上减少光线反射对内部光感类传感器的干扰。壳体侧壁预留的多组矩形开口，对应飞控的GPS接口、数传接口、舵机通道接口、电源输入接口，开口位置的尺寸公差控制在压铸工艺可实现的合理范围内，既保证外接插头可以顺利插拔，又不会因为间隙过大导致灰尘、水汽从接口缝隙进入壳体内部。壳体边角做了小圆弧过渡处理，避免压铸过程中出现应力集中导致的成型缺陷，同时也能防止装机操作时尖锐边角划伤操作人员或者无人机内部的线束。

在安装边界设计上，壳体内部设置了多组定位柱与螺丝孔位，对应内部PCB板的安装孔，定位柱的高度经过精确计算，保证电路板装配后与壳体内壁之间留有均匀的间隙，既可以避免电路板与壳体硬接触导致的元器件磨损，也能预留出灌封或者贴装缓冲泡棉的空间，进一步提升飞控的抗振动性能。壳体侧面预留的小型开孔对应状态指示灯的位置，不需要拆开壳体就能直观观察飞控的供电、锁星、飞行模式状态，方便外场作业时的快速排查。壳体合盖位置设计了一圈止口结构，上下盖装配后止口相互咬合，配合密封胶条可以实现基础的防尘防泼溅能力，应对户外飞行时遇到的小雨、扬尘场景完全足够，不需要额外增加防护套就可以满足常规作业需求。

从实际使用的角度出发，这类压铸壳体的壁厚设计保持均匀，避免压铸成型时出现缩孔、冷隔等缺陷，壳体外表面的平整区域可以用来粘贴产品标识或者参数标签，不会因为表面凹凸导致标签起翘脱落。接口侧的壳体边缘做了加厚处理，因为日常使用中接口插拔的受力都集中在这部分区域，加厚设计可以提升局部结构强度，避免多次插拔后壳体出现开裂变形。壳体上盖预留的细小开孔对应内部的气压计位置，开孔处做了沉台设计，可以粘贴防水透气膜，既保证气压计能够准确感知外界大气压力变化，为飞控提供高度参考数据，又能阻挡水汽、灰尘进入壳体内部影响气压计的测量精度。

在装机适配性上，这款壳体的底部设计了两组对称的安装耳，安装耳上的通孔尺寸适配常用的M3安装螺丝，孔位间距匹配主流无人机飞控安装架的标准尺寸，可以直接替换同规格的其他飞控壳体，不需要重新设计安装支架，降低了无人机整机的装配改造成本。壳体整体的重量控制在合理范围内，压铸铝合金的材质在保证结构强度的同时，不会给无人机增加过多的负载，对于对重量敏感的小型无人机来说，轻量化的壳体设计能够有效提升续航时间。壳体内部的边角位置做了避空处理，避免电路板装配时边角位置的元器件与壳体内壁发生干涉，同时也给内部的连接线束预留了走线路径，不会出现线束被壳体挤压导致的破损、短路问题。
