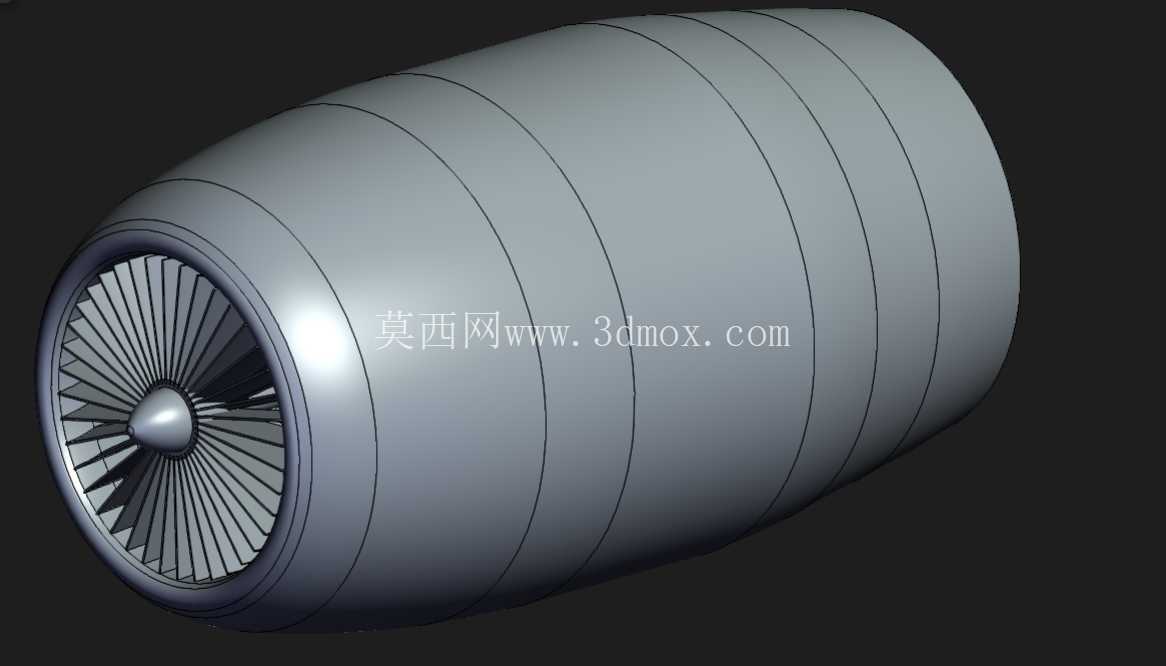

GE90航空发动机风扇机舱结构

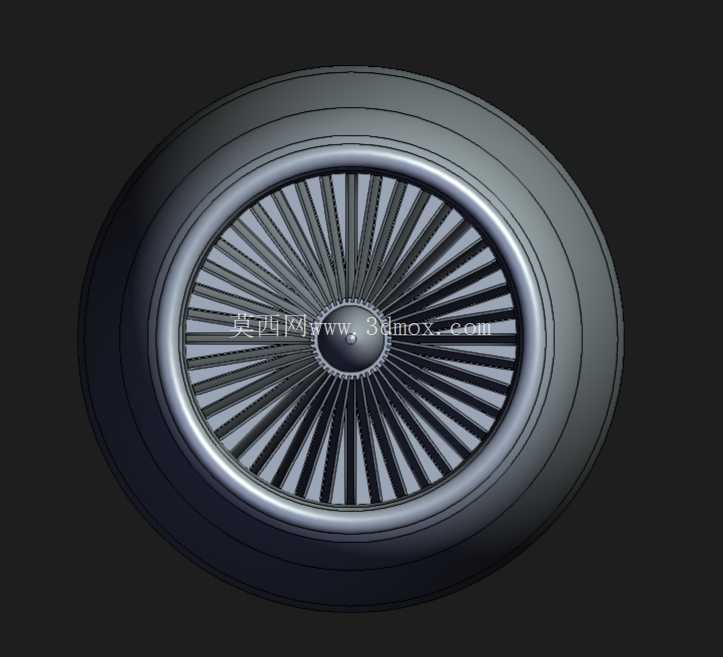

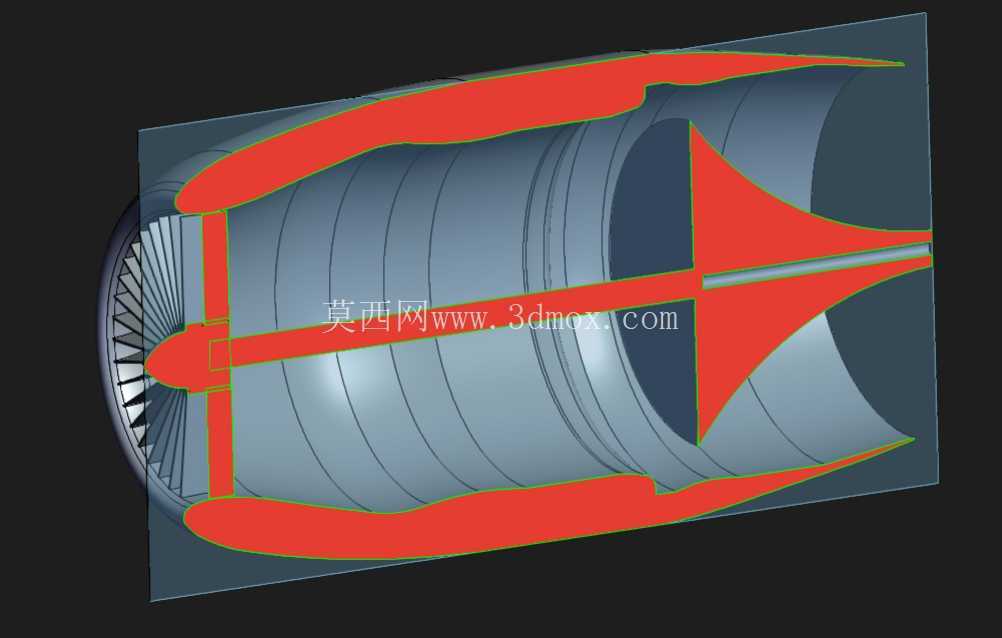

　　从结构组成来看，该部分整合了风扇转子、进气整流罩、风扇机匣外壳、前端轴连接段几个核心部分，风扇叶片采用宽弦大展弦比设计，沿轮毂周向均匀排布，每片叶片的叶型经过气动优化，在巡航状态下能实现较高的压比与进气效率，同时降低叶尖涡流带来的气动噪声，匹配民航客机对客舱噪声控制的严苛要求。机匣部分采用多层复合承力结构，外层为承力壳体，内层设置耐磨封严涂层，与风扇叶尖保持极小的设计间隙，既避免叶尖刮蹭机匣造成结构损伤，又能减少叶尖漏气损失，提升风扇段的做功效率。该结构对应大涵道比涡扇发动机的前端进气与风扇包容段，是民用大推力航空发动机直接对接来流的核心外部与内部承力组合部件，日常航线运行中，这部分结构首先承担进气整流功能，将高速来流梳理为均匀轴向气流导入风扇压气机段，避免进气畸变导致压气机喘振，同时作为风扇叶片的包容壳体，在风扇叶片出现极端失效飞出的工况下，依靠壳体的结构强度兜住断裂叶片，避免击穿机体造成二次损伤，是航空动力系统适航验证中必须重点考核的包容结构段。

　　设计过程中，首先需要匹配发动机的整体推力需求确定风扇直径，涵道比参数直接决定了机舱外壳的径向尺寸边界，该结构的前端进气唇口采用椭圆修型设计，在不同飞行攻角、不同来流速度下都能保证进气道内的流场均匀，避免大迎角飞行时出现进气分离。轴连接段位于风扇轮毂中心，需要匹配低压压气机轴的连接尺寸，传递风扇转动的扭矩，同时预留轴承安装位，保证转子在高转速下的同轴度，将转动的径向跳动量控制在设计阈值内，避免转动件与静子件出现碰磨。

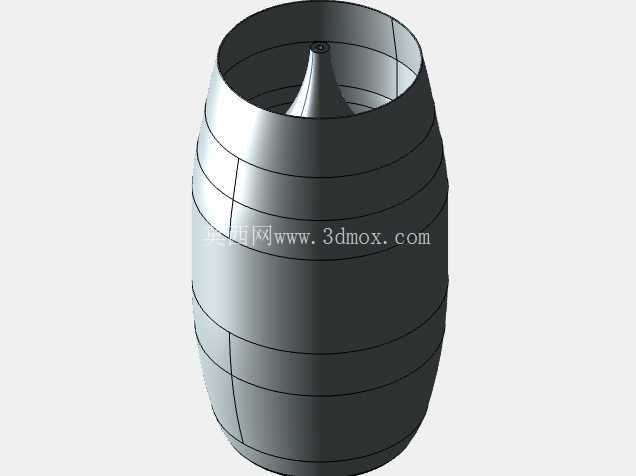

　　安装边界上，该机舱结构后端需要对接发动机的核心机匣段，周向设置均匀分布的安装边与连接螺栓孔，安装边的平面度有严格公差要求，保证连接后机匣的整体圆度，避免装配应力导致机匣变形影响叶尖间隙；前端则对接进气道整流罩，设置定位止口保证同轴度，同时预留防冰引气的通道接口，在高空低温飞行环境下，将高压压气机引出的热空气导入唇道空腔，避免进气道结冰影响进气效率甚至导致冰块脱落打伤风扇叶片。日常维护场景中，该机匣段预留了孔探仪检查口，无需拆解机匣即可通过专用设备检查风扇叶片的表面损伤、叶尖间隙变化以及封严涂层的磨损情况，降低航线维护的工作量与停场时间。

　　结构强度设计上，需要考虑鸟撞工况的载荷，风扇叶片与机匣结构都要满足适航条款中规定的鸟撞后不出现灾难性失效的要求，同时包容结构需要通过叶片飞出试验验证，确保断裂的叶片不会击穿机匣。气动设计层面，风扇叶片的叶型从根部到尖部采用不同的翼型配置，根部区域线速度较低，采用适合低速来流的叶型保证压比，尖部区域线速度接近音速，采用超临界翼型降低激波损失，提升整体效率。机匣的内壁型线与风扇叶片的叶尖轨迹完全匹配，沿轴向保持均匀的间隙设计，同时在风扇出口段设置静子导向叶片，将风扇流出的旋流整理为轴向气流，一部分导入外涵道产生主要推力，另一部分导入核心机参与燃烧循环。
