HDMI D型板端连接插座结构设计

　　这款HDMI D型插座是面向高密度板载高清信号传输场景开发的板端连接部件，日常在工业控制板卡、便携高清采集设备、嵌入式显示终端、小型化消费类数码产品的PCB板上都能见到这类接口的应用，主要承担高清音视频信号的板端输入输出接驳功能，区别于常规大尺寸HDMI接口，D型规格的紧凑尺寸更适配空间受限的板卡布局需求。从实际使用场景来看，这类插座既要满足日常频繁插拔的结构强度要求，也要保证信号传输过程中接触端子的对位精度，避免出现插针歪斜、接触不良导致的信号丢帧、断连问题。

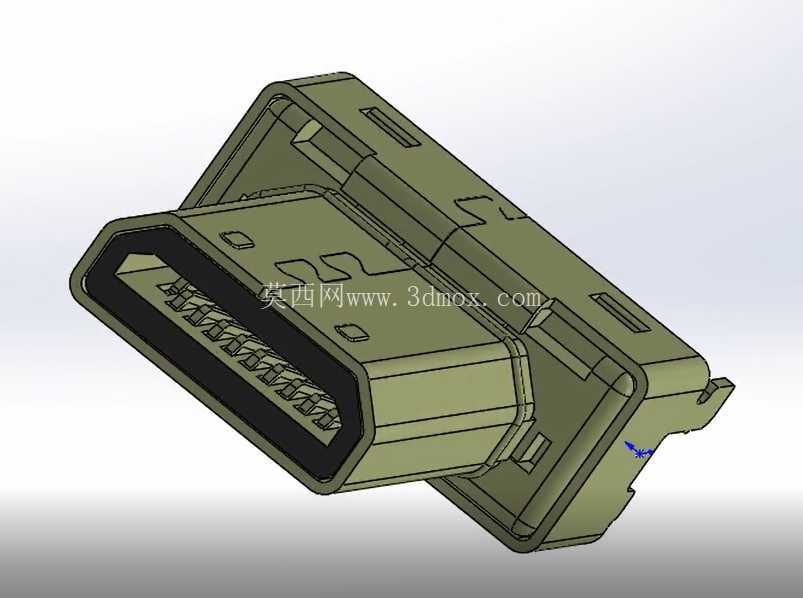

　　设计过程中首先考虑的是安装适配性，该插座支持两种PCB安装方式，既可以直接插装在PCB对应焊盘位置完成波峰焊固定，也可以通过夹装结构卡在PCB板边，采用夹装方式时需要匹配1.60mm厚度的PCB板，这个厚度是当前消费电子、工业板卡最常用的PCB板厚规格，能够覆盖绝大多数常规板卡的安装需求，不需要额外调整板厚参数就能完成适配。结构设计上，插座主体采用屏蔽壳体包裹内部端子组的结构，金属壳体一方面可以提供插拔过程中的结构支撑，避免内部塑胶基座受插拔力变形，另一方面可以形成连续的屏蔽层，减少外部电磁干扰对高速高清信号传输的影响，壳体上设置的多个定位卡扣与凸台，在插装到PCB时可以先完成预固定，避免焊接过程中插座移位导致的焊盘对位偏差。

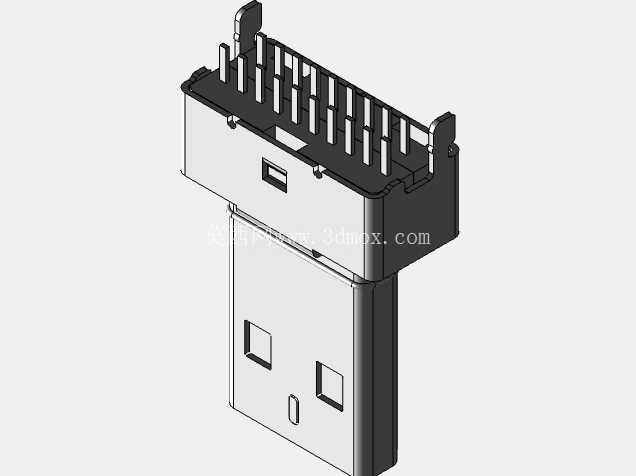

　　内部端子排布严格遵循HDMI D型接口的标准定义，端子间距经过精确核算，既保证焊接时不会出现连锡问题，也能满足高速信号传输的阻抗匹配要求，端子接触端采用弹性接触结构，公头插入时可以提供稳定的接触压力，保证长期使用后接触电阻仍然维持在合格范围内。安装边界方面，插座的板上投影尺寸经过紧凑化优化，不会占用过多PCB板面空间，插接口方向的外延尺寸控制在合理范围，不会和板上其他高器件产生安装干涉，壳体两侧的固定脚在焊接后可以提供足够的拉拔强度，满足至少上千次插拔的结构寿命要求。

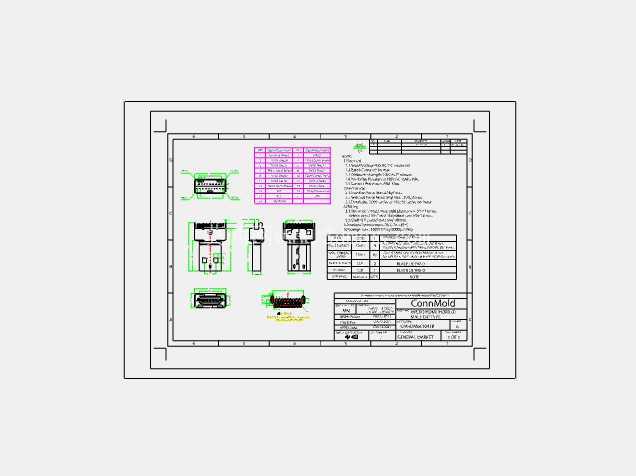

　　在建模过程中，所有配合尺寸都按照公差带要求做了预留，公母头配合的插拔行程、卡扣卡合位置都经过模拟验证，避免出现插拔过紧或者松脱的问题，夹装结构的夹持力也经过核算，夹装在1.6mm PCB上时不会出现松动，同时也不会因为夹持力过大导致PCB板边出现压痕或者分层。实际选型使用时，需要注意在PCB布局时给插座的焊接引脚预留足够的焊盘尺寸，夹装位置不要布置其他走线或者器件，避免夹装过程中损伤板上线路，同时插座的屏蔽壳体需要和PCB上的接地层可靠连接，才能保证屏蔽效果满足电磁兼容要求。这类小型化高清接口的设计难点在于平衡紧凑尺寸和结构强度、信号性能三者的关系，尺寸做的过小会导致结构强度不足，插拔几次就出现壳体变形，尺寸过大又失去了D型接口的小体积优势，这款结构在壳体上设置的多道加强筋，在不增加整体尺寸的前提下提升了壳体的抗变形能力，内部塑胶基座的定位槽可以把每一根端子都固定在精确位置，避免组装或者使用过程中端子出现移位。
