Nema17规格步进电机结构设计方案

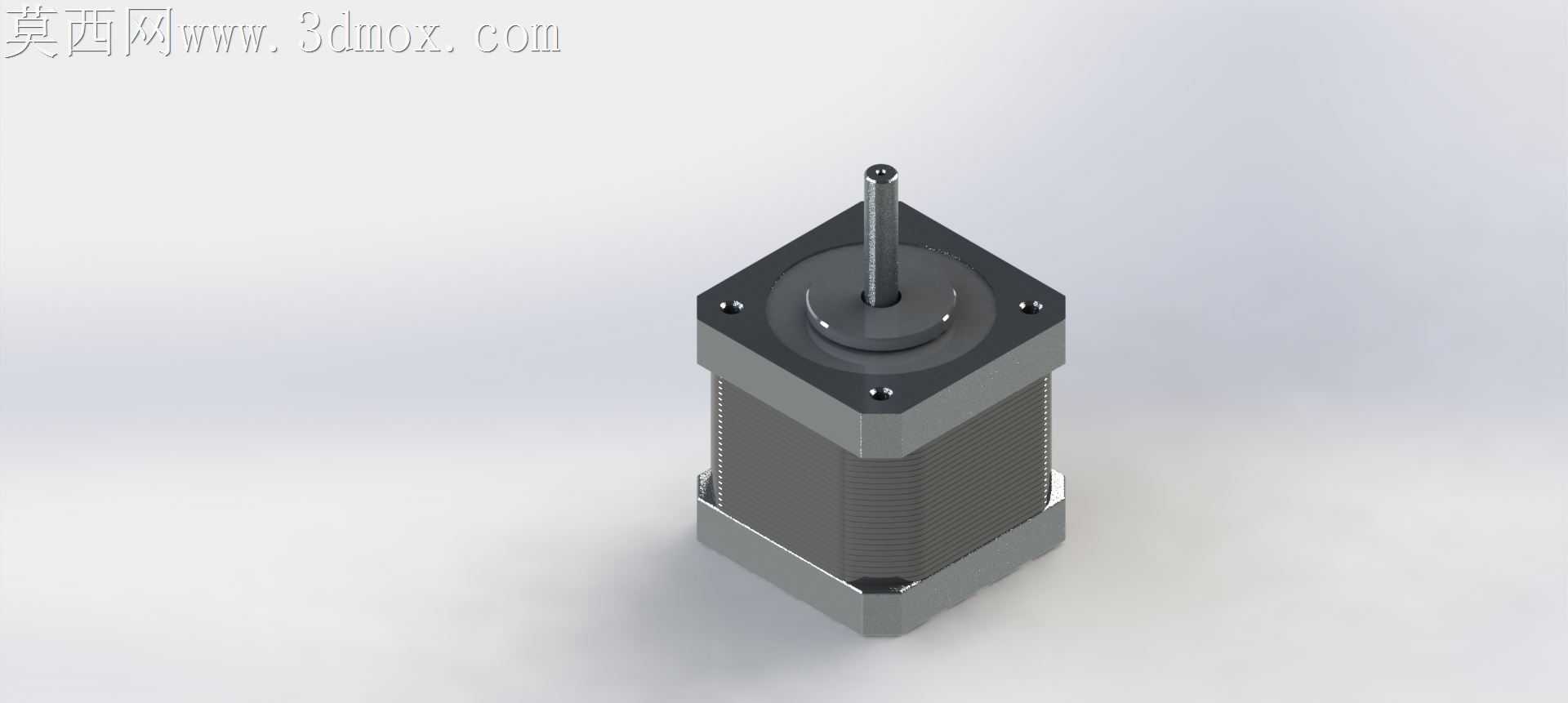

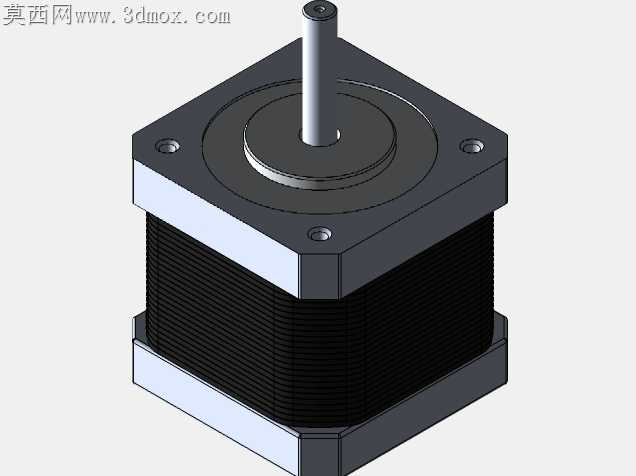

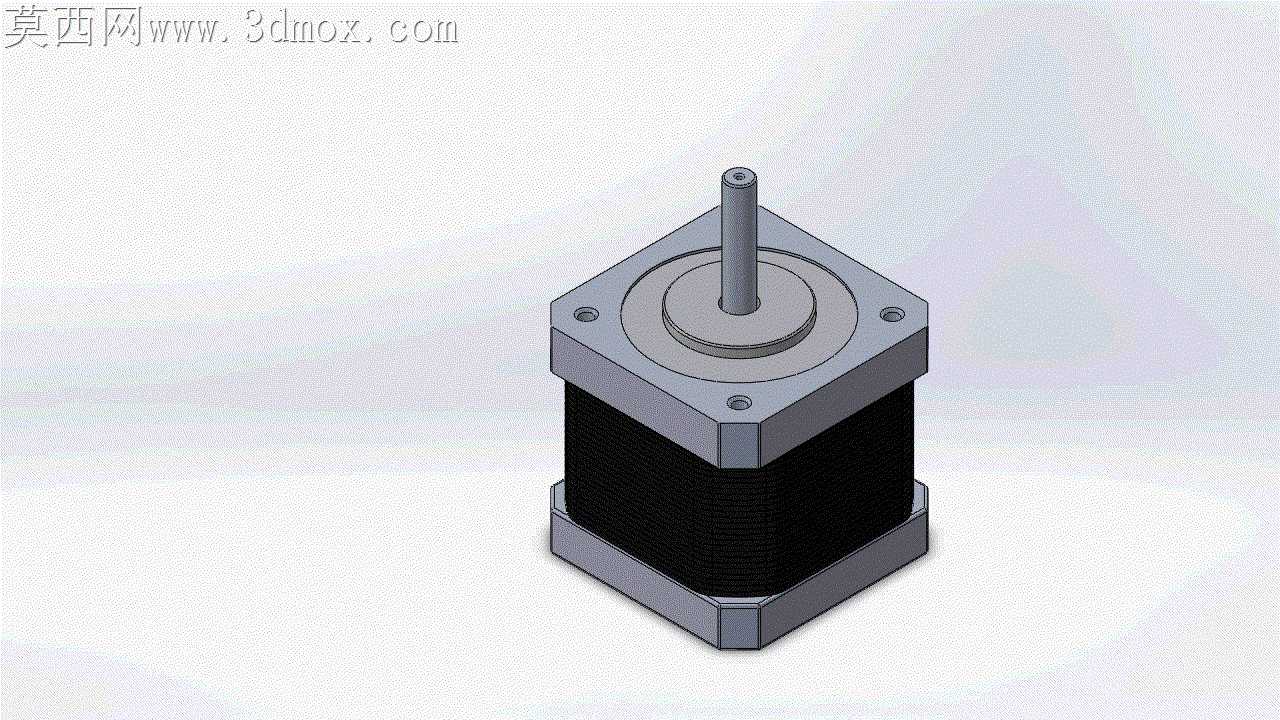

这款Nema17规格步进电机的三维结构设计，主要面向小型数控加工设备、桌面级机器人、自动化执行模组等对安装空间有严格限制的应用场景，作为核心动力执行部件承担精准角度位移、恒定力矩输出的功能，可配合驱动器实现开环位置控制，满足低速大扭矩、定位无累积误差的传动需求。从实际使用场景来看，这类步进电机常被用于小型CNC雕刻机的进给轴驱动、桌面机械臂的关节动力输出、3D打印设备的运动轴传动，以及各类小型自动化分拣、送料机构的动力源，适配需要频繁启停、正反转切换、精准步距进给的工况，相比同规格伺服电机具备成本更低、驱动控制更简便的优势，适合民用级、教学级小型自动化设备的动力配置。产品功能特性上，该结构还原了混合式步进电机的典型构造，前端输出轴采用标准直径设计，可通过联轴器连接丝杠、同步轮等传动部件，定子部分的绕组预留了标准接线出线位置，后端壳体预留了编码器加装空间，可根据使用需求升级为闭环步进结构，外壳的方形安装法兰设置了四个对称的安装孔位，安装时无需额外调整角度即可实现快速对位，机身的散热筋结构贴合实际量产产品的散热设计，可在长时间连续运行时保障绕组热量快速散出，避免高温退磁影响输出扭矩。设计思路上，整体结构严格遵循Nema17安装尺寸规范，所有安装孔位、轴伸长度、法兰边长均匹配行业通用标准，确保设计完成后可直接替换市面同规格量产产品，无需对配套安装结构做二次修改；内部结构还原了定子铁芯、转子磁钢、前后端轴承位的装配关系，可用于装配干涉校验、安装空间模拟，也可作为教学演示模型展示步进电机的内部构造原理。外形尺寸与安装边界方面，法兰安装面为42mm见方的标准尺寸，安装孔中心距符合Nema17通用规范，输出轴伸出长度适配常规联轴器的夹持范围，机身长度对应常规40mm机身长度的扭矩版本，整体安装边界无突出异形结构，可嵌入紧凑的设备安装腔体内，安装时仅需预留对应接线空间即可完成装配，不会与周边的型材框架、传动部件产生干涉。
