小型工件加工用鼠标底座夹紧工装

在精密机加工、小零件装配、实验室试样加工这类场景里，小型工件的装夹一直是容易被忽略但直接影响加工精度的环节——很多小型异形件、薄壁件如果用通用台钳装夹，要么夹持力过大造成工件变形，要么夹持点位不合理导致加工过程中振颤，要么装夹调整耗时过长拖慢单件加工节拍，这款鼠标底座夹就是针对这类痛点设计的紧凑型夹紧装置。

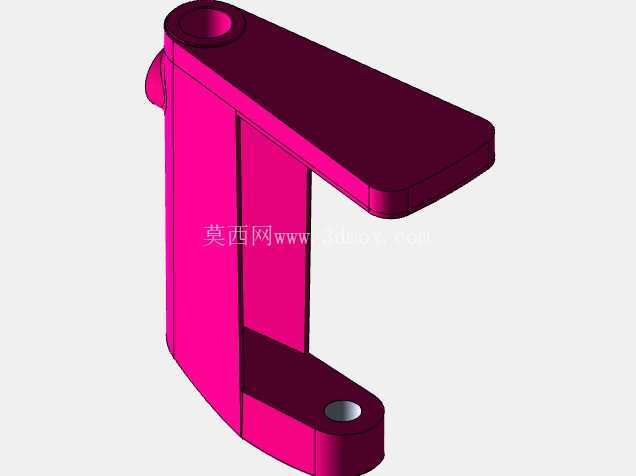

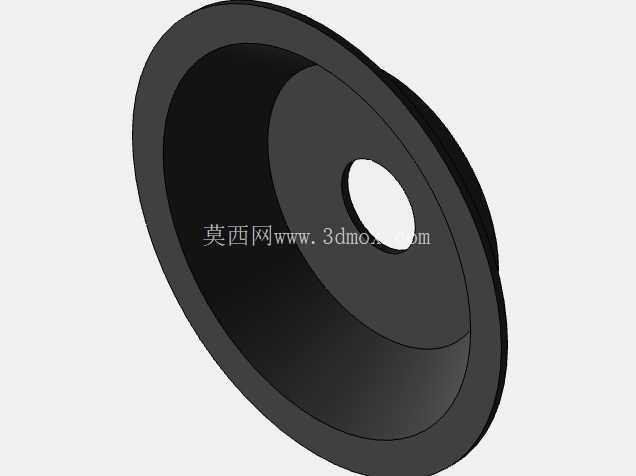

从结构设计逻辑来看，这款夹具采用了C型悬臂夹座作为主体承载结构，悬臂部分做了等强度的变截面处理，靠近铰接转轴的位置截面厚度更大，向夹持端逐步过渡收窄，既保证了夹持状态下的结构刚性，避免悬臂受力产生过大挠度影响装夹精度，又尽可能控制了整体自重，不会给安装工作台带来额外的负载压力。夹座下部的圆形承托座是主要的工件定位面，做了内凹的沉台设计，能够适配底部带圆形凸台的小型工件，装夹时工件底部落入沉台即可完成初步定位，不需要反复调整对齐位置，配合上部悬臂的压头施加垂直向下的夹紧力，形成上下方向的稳定约束，避免工件在钻孔、铣削过程中出现水平方向的窜动。

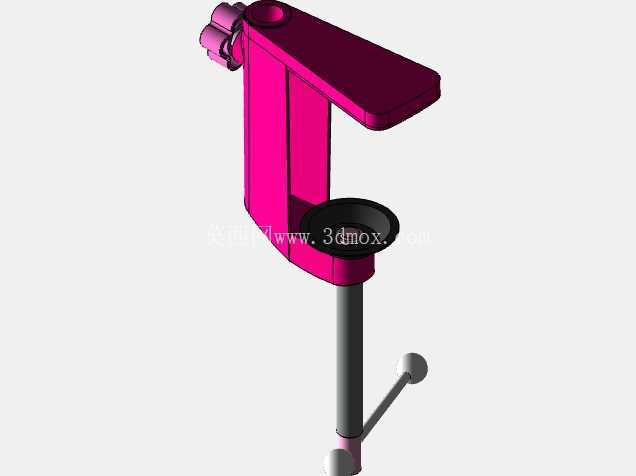

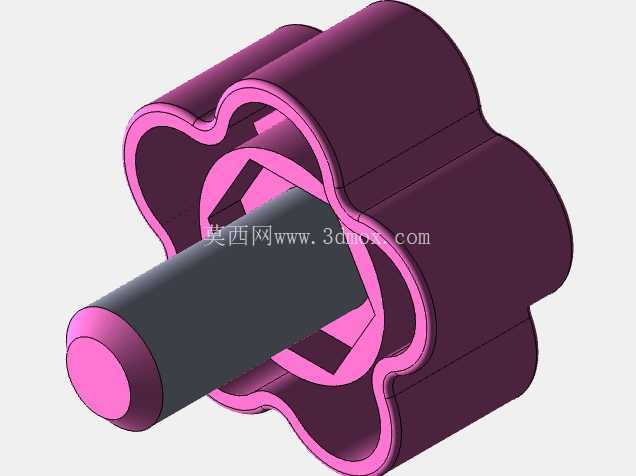

夹具的锁紧调节采用了侧置的带手柄螺杆结构，手柄末端做了球形握头，操作人员不需要借助额外扳手，徒手转动手柄即可完成夹紧力的调节，螺杆的螺距经过匹配设计，转动一圈对应的压头行程控制在合理范围，既可以实现夹紧力的微调，避免薄壁工件被夹变形，又不会因为行程过小导致装夹效率过低。夹座与安装立杆的连接位置做了可升降的锁紧结构，松开侧部的锁紧旋钮后，整个夹座可以沿着立杆上下滑动调整高度，适配不同高度尺寸的工件装夹需求，调整到目标位置后拧紧旋钮即可完成位置锁定，立杆底部可以直接固定在标准工作台的T型槽上，也可以通过转接法兰固定在专用的工装平板上，安装边界兼容性较强。

从实际使用场景来看，这款夹具特别适合小型电子结构件、精密五金小零件、实验室试样件的钻孔、轻铣、去毛刺、装配工序使用，比如小型鼠标底座类的塑料件、薄壁铝件加工，用通用台钳装夹很容易夹伤工件表面，或者因为夹持力分布不均导致加工后工件变形，这款夹具的压头接触面积较大，夹紧力可以通过手柄转动圈数精准控制，配合底部沉台的定位，能够在保证装夹牢固的前提下最大限度减少工件变形。同时夹具的整体结构紧凑，占用工作台面积很小，在多工序小批量加工场景里，可以在同一台工作台上布置多台该类夹具，配合小型加工主轴形成多工位加工单元，提升小零件的加工效率。

在设计细节上，夹座的所有棱边都做了倒圆角处理，避免操作人员装夹工件时被锐边划伤，压头与悬臂的连接位置做了防转结构，夹紧过程中压头不会跟着螺杆转动，避免压头转动摩擦刮花工件表面。承托座的沉台深度经过优化，既可以保证工件定位的稳定性，又不会因为沉台过深导致工件取放不便，承托座表面做了平面度处理，保证工件装夹后基准面与加工主轴的垂直度，减少装夹带来的形位公差。整个夹具的运动部件都预留了润滑间隙，长期使用过程中不会因为金属碎屑进入出现卡滞问题，日常维护只需要定期清理螺杆位置的切屑，加注少量润滑脂即可保持操作顺畅。

从安装尺寸边界来看，夹具的立杆直径采用了通用工装的标准尺寸，夹座的最大开合高度可以覆盖常规小型工件的装夹需求，悬臂的伸出长度控制在合理范围，保证加工时刀具不会与夹座本体发生干涉，不管是搭配台式钻床、小型桌面铣床，还是装配工位的手动作业台，都可以快速完成安装调试，不需要对现有工作台做额外改造。对于小批量精密零件加工场景，这类紧凑型夹具的实用性远高于通用大型夹具，既能够满足装夹精度要求，又能降低装夹辅助时间，同时不会因为夹具结构过于复杂带来过高的使用维护成本。
