机械加工用台式压紧夹具结构设计

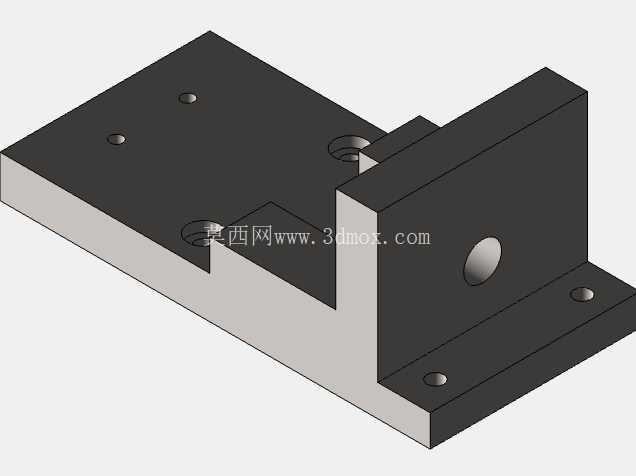

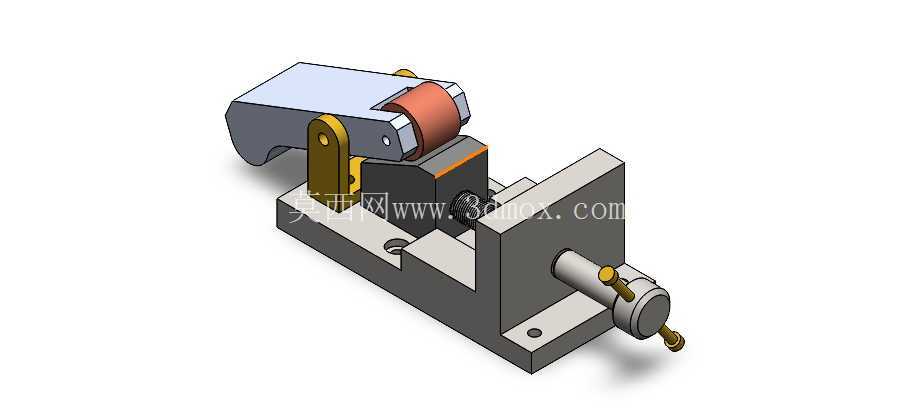

　　在常规机加工车间的钻削、铣削、小件焊接以及装配工位上，这类台式压紧夹具是工位上最常见的辅助定位工装，区别于大型液压工装的高成本与专用性，这类手动驱动的台式夹具适配多品种小批量的加工场景，不需要外接气源、液压源，仅靠手动操作即可完成工件的夹紧与松脱，对于零散件加工、维修车间的临时装夹、职业院校的实训教学场景都有极高的适配性。从结构设计逻辑来看，这套夹具采用了立式基座加杠杆压紧的组合结构，底部的安装底板预留了两个沉头安装孔，可以直接通过内六角螺栓固定在标准T型槽工作台或者木质、钢制工位台面上，安装边界的孔位间距参考常规工位的安装孔距设计，不需要额外加工过渡板即可完成固定，基座的立板部分承担了整个压紧机构的支撑载荷，采用加厚的钢制结构设计，避免反复夹紧过程中出现立板变形导致的压紧力偏移。

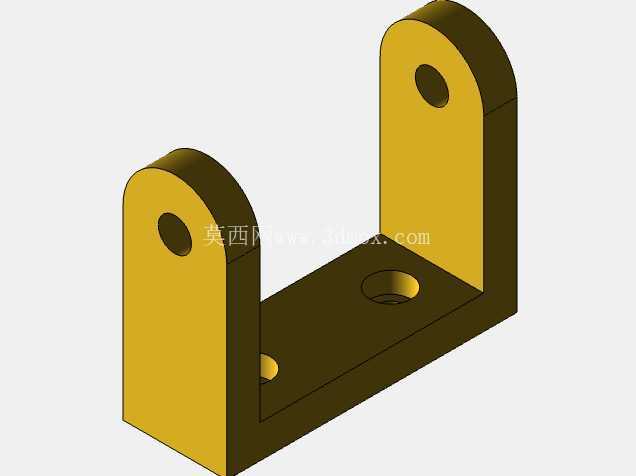

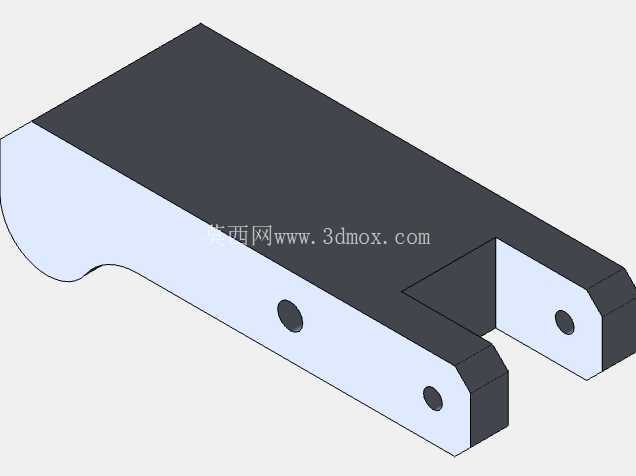

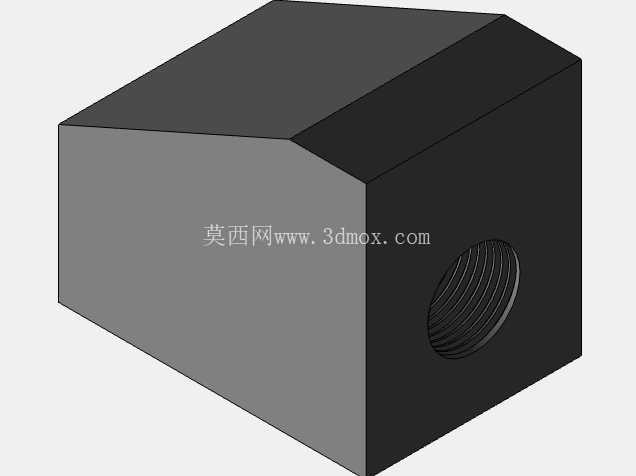

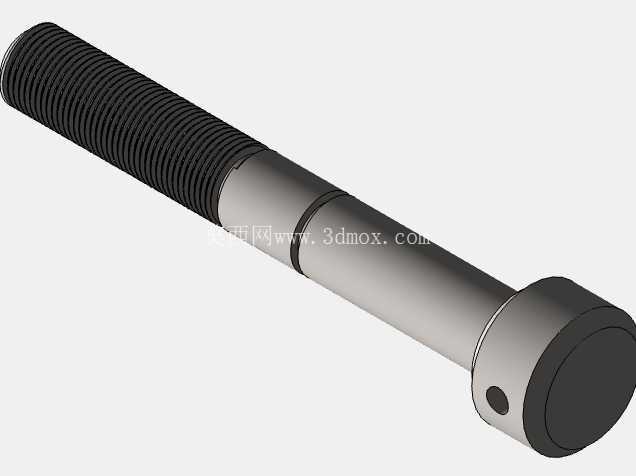

　　前端的压紧臂采用了偏心轮加杠杆的增力结构，操作端的手柄转动时，偏心轮会推动压臂向下施压，压头部分包裹了铜质或者工程塑料的缓冲层，避免直接接触工件表面造成压痕，对于表面质量要求较高的铝件、铜件或者已完成表面处理的工件，这个缓冲结构可以有效避免装夹损伤，同时压头的接触面积做了加宽处理，相比尖点压头，单位面积的压强更小，装夹薄壁件时不会出现工件变形的问题。夹具的尾部设置了可调的定位螺杆，螺杆端部带有滚花旋钮，不需要工具即可手动调整定位位置，针对不同长度的工件，可以通过旋转螺杆调整定位端面的位置，快速适配不同尺寸的工件装夹需求，螺杆的行程覆盖了常规小件加工的尺寸范围，日常使用中不需要频繁更换定位块，调整到位后通过侧面的锁紧螺母即可固定位置，避免加工过程中螺杆受振动出现退移，导致工件定位失效。

　　从实际使用的角度出发，这套夹具的所有转动销轴都做了渗碳淬火处理，反复转动的铰接位置耐磨性更好，长期使用不会出现销轴磨损导致的压臂晃动问题，压臂的复位采用了内置的扭簧结构，松开手柄时压臂会自动抬起，不需要手动掀开压臂即可取放工件，操作流程更顺畅，单工位的装夹时间可以控制在两秒以内，对于批量小件的加工来说，能有效降低装夹辅助时间占比，提升单工位的加工效率。在安装尺寸的设计上，整个夹具的底座长度控制在150mm左右，宽度在80mm上下，整体高度不超过120mm，不会占用过多的工作台面空间，同时压紧臂的抬起高度可以达到35mm，足够放入常规厚度的板件、轴类小零件，针对异形件的装夹，还可以在底座上加装辅助定位块，拓展夹具的适配范围。

　　不同于焊接固定的专用夹具，这套台式夹具的所有零部件都采用可拆卸设计，日常维护时只需要定期给铰接位置加注润滑脂，更换磨损的压头缓冲层即可长期使用，没有易损的电子元件或者密封件，维护成本极低，在没有压缩空气的野外维修场景、流动加工场景下也可以正常使用，不会受动力源条件的限制。在钻削工位使用时，夹具的整体刚性足够承受普通台钻的轴向进给力，不会出现工件移位导致的钻孔偏斜问题，在小件焊接工位使用时，钢制的基座可以耐受焊接飞溅的烫损，不会因为少量焊渣粘附就影响结构动作，在装配工位使用时，稳定的夹紧力可以避免工件装配过程中出现窜动，方便工人完成螺栓紧固、销钉压装等操作。设计过程中特意规避了复杂的曲面结构，所有结构件都可以通过普通铣床、车床完成加工，不需要五轴设备即可完成整套夹具的制造，生产制造成本更低，适合中小加工厂自行测绘制作，也适合作为三维建模练习的典型案例，帮助初学者理解杠杆增力机构、偏心夹紧机构的设计逻辑，掌握工装夹具设计中定位、夹紧、操作便利性三个核心要素的平衡方式，避免出现只考虑夹紧力而忽略操作效率，或者只追求操作便捷而损失装夹刚性的设计问题。
