手动螺旋压紧式快速夹钳工装结构

该结构属于手动操作的螺旋压紧类工装，在中小批量零件加工、装配工位的工件固定场景中应用广泛，常见于钳工台工位、小型零件铣削/钻孔加工的辅助装夹、组件压装工序的临时定位，相比气动、液压夹紧装置，无需外接动力源，可独立布置在无气源、电源的零散作业点位，适配多品种小批量的柔性生产需求，换型调整时无需改动动力管路，仅需调整夹紧行程即可适配不同厚度的工件。

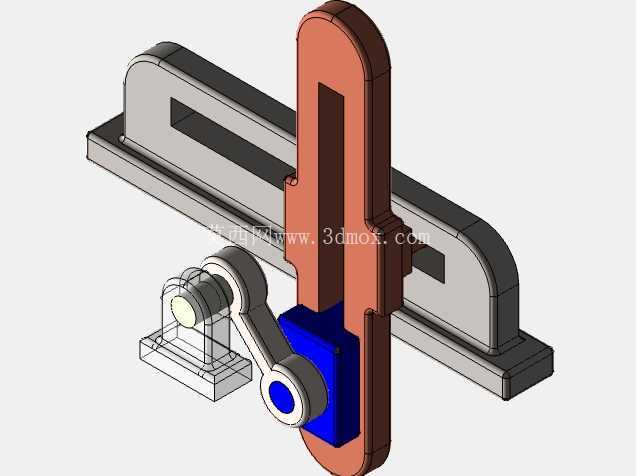

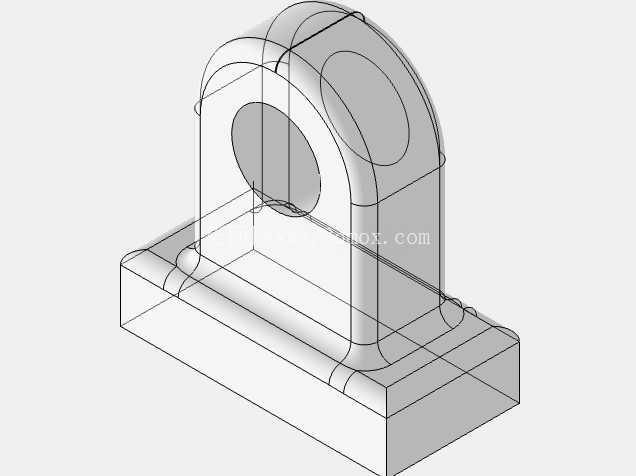

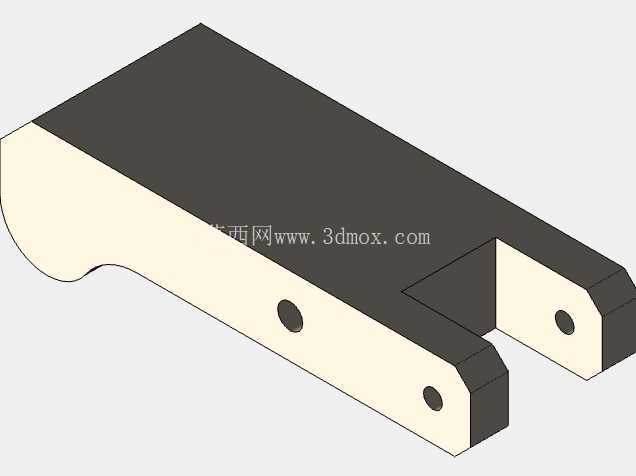

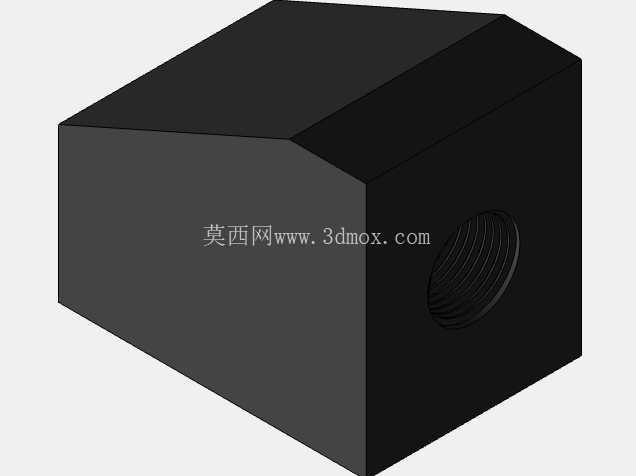

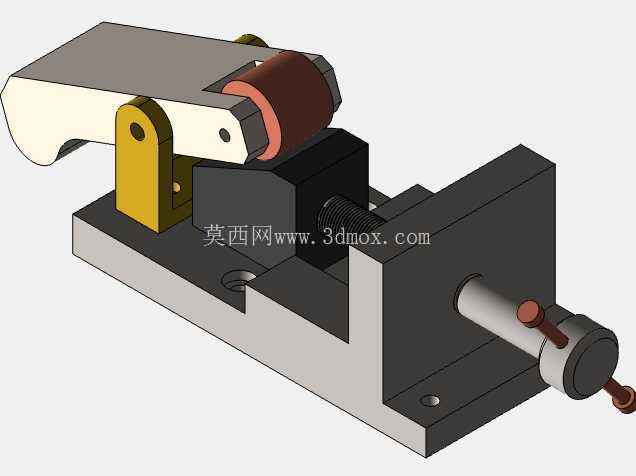

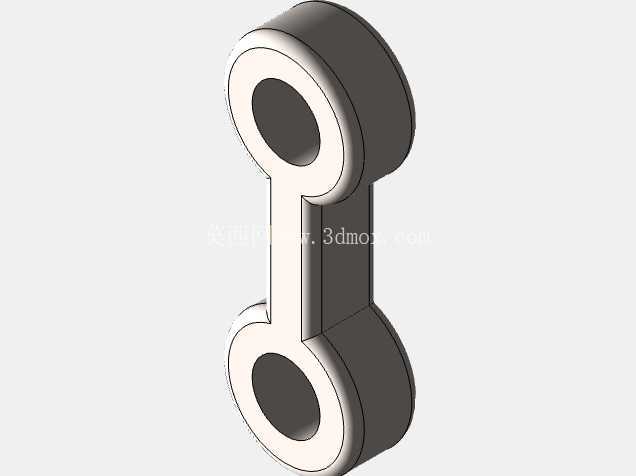

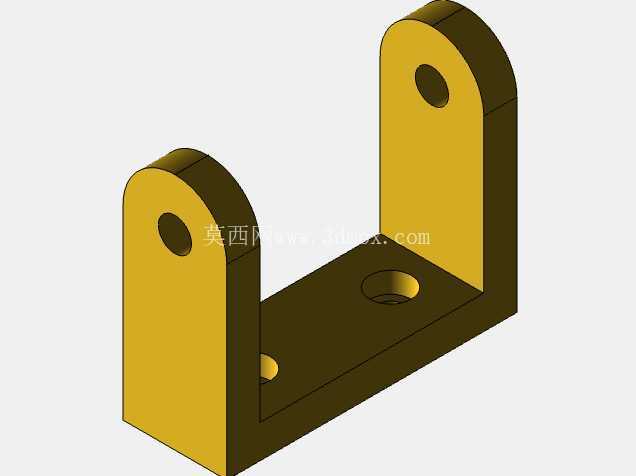

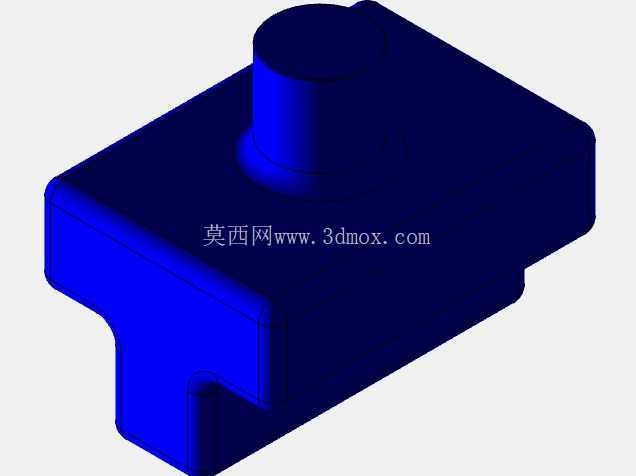

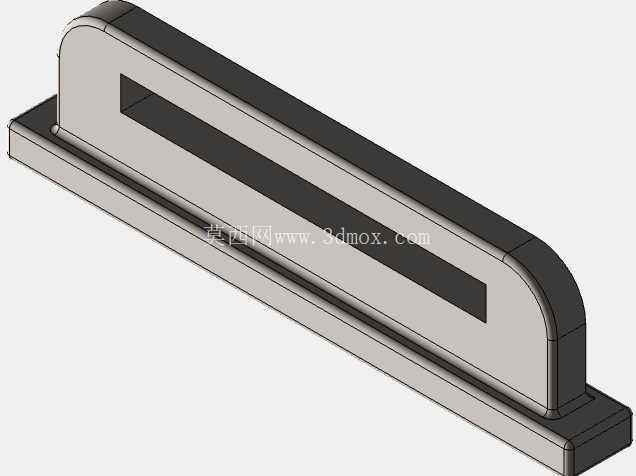

从功能实现逻辑来看，该结构通过转动尾部带摇柄的丝杆，推动前端的压块组件沿导轨方向直线进给，压臂通过铰接销轴与底座支架连接，当丝杆推动压臂下端的支撑块前移时，压臂绕铰接点转动，上端的压头向下压紧工件表面，反向转动丝杆时，压臂在复位间隙作用下可快速抬起，方便工件取放，夹紧力通过丝杆的螺旋副放大，操作人员仅需施加较小的摇柄转动力，即可在压头处获得足够的压紧力，避免加工过程中工件出现位移、翘曲问题。

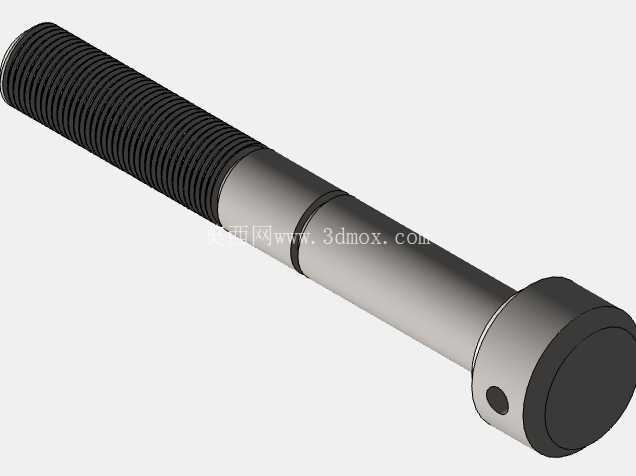

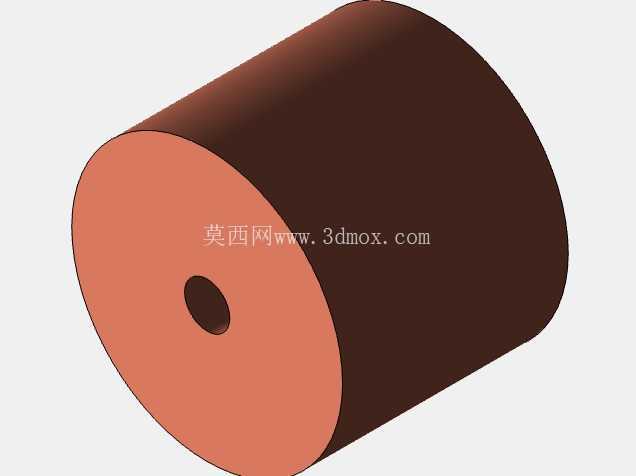

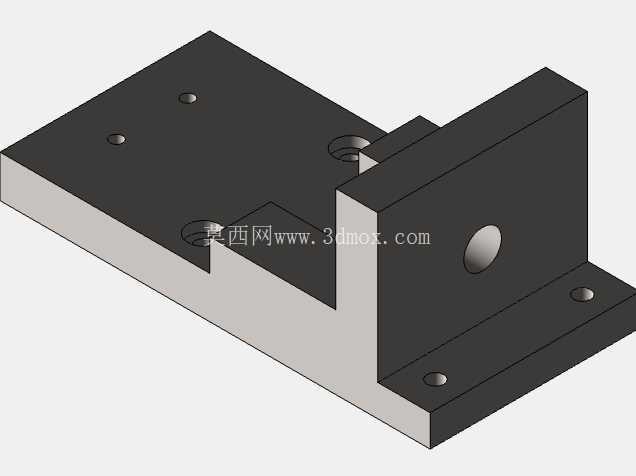

设计过程中优先考虑了操作的便捷性与结构的刚性，底座采用整体式块状结构，底部预留两个安装沉孔，可通过内六角螺栓直接固定在工作台面或者专用工装基板上，安装孔的中心距按照常规工装台的T型槽间距设置，无需额外制作过渡连接板即可完成固定。丝杆采用梯形螺纹传动，相比普通三角螺纹，传动效率适中且具备良好的自锁性能，夹紧后不会因为加工过程中的振动导致丝杆回转松脱，无需额外增加锁紧机构。压头部位嵌套了铜质衬套，压紧时不会刮伤工件表面，同时衬套可单独更换，长期使用磨损后无需更换整个压臂组件，降低维护成本。

结构的安装边界做了充分的避让设计，压臂抬起后的最大开口高度可满足常规厚度工件的放入需求，摇柄的转动半径范围内无其他结构干涉，操作人员单手即可完成摇柄转动与压臂开合操作。铰接销轴与孔之间采用小间隙配合，既保证压臂转动灵活，又避免了过大的配合间隙导致压紧时压头出现偏移，保证压紧位置的重复精度。底座上的滑动导向面做了铣削加工，平面度控制在合理范围内，保证丝杆推动的支撑块移动顺畅，无卡滞问题。

在实际应用中，该结构可单独作为工位夹具使用，也可多个组合布置在焊接工装、装配工装的基板上，针对异形工件的不同压紧点分别布置，实现多点同步固定。相比常见的水平式、垂直式快速夹钳，该螺旋压紧结构的夹紧行程更大，可适配的工件厚度范围更广，且夹紧力可通过摇柄的转动圈数灵活调整，针对脆性工件可适当减小压紧力，针对切削力较大的加工工序可增大压紧力，适用场景更加灵活。结构整体没有复杂的异形零件，大部分构件可通过常规的铣削、车削加工完成，加工成本较低，适合车间自行制作或者小批量加工使用，日常维护仅需定期在丝杆螺纹处、铰接销轴处添加润滑脂，即可保证长期操作顺畅，无特殊的维护要求。
