折流板储罐流体流动仿真分析案例

在化工、环保、食品加工等涉及多相流体混合存储的生产场景中，带内部折流挡板的储罐是核心工艺单元之一，这类储罐的内部流场分布直接决定物料混合效率、组分均匀度以及罐体局部受力情况，若仅依靠经验设计折流板结构，很容易出现局部流道死区、物料沉积、壁面冲刷磨损不均等问题，严重时会影响整套工艺的运行稳定性。本次仿真分析针对带折流结构的立式储罐展开，核心是还原内部流体在折流板干扰下的真实流动状态，为结构优化提供量化的数据支撑。

从实际工程应用角度看，这类折流板储罐常被用作工艺环节的混合缓冲罐，需要同时完成进料混合、暂存稳压、出料均质的功能，内部折流板的设置初衷是打破流体在罐内形成的整体旋流，避免中心区域流体快速走短路、近壁区域流体滞留的问题，但折流板的数量、安装高度、伸出长度、板间间距如果匹配不当，反而会在板后形成大面积低速滞流区，不仅降低混合效率，还会让固相物料在滞流区沉积，长期运行后会缩小罐体有效容积，甚至腐蚀折流板与罐壁的连接焊缝。

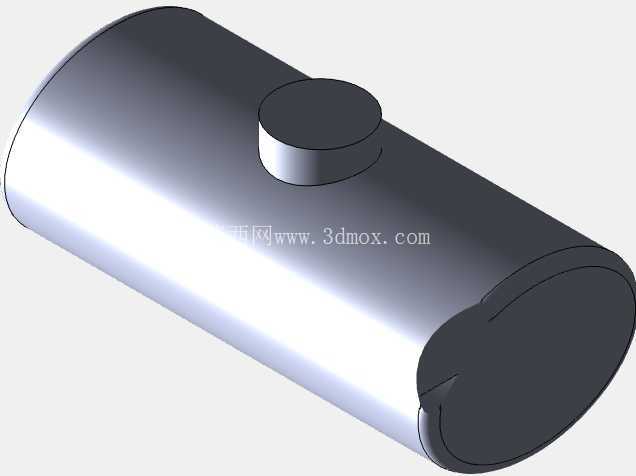

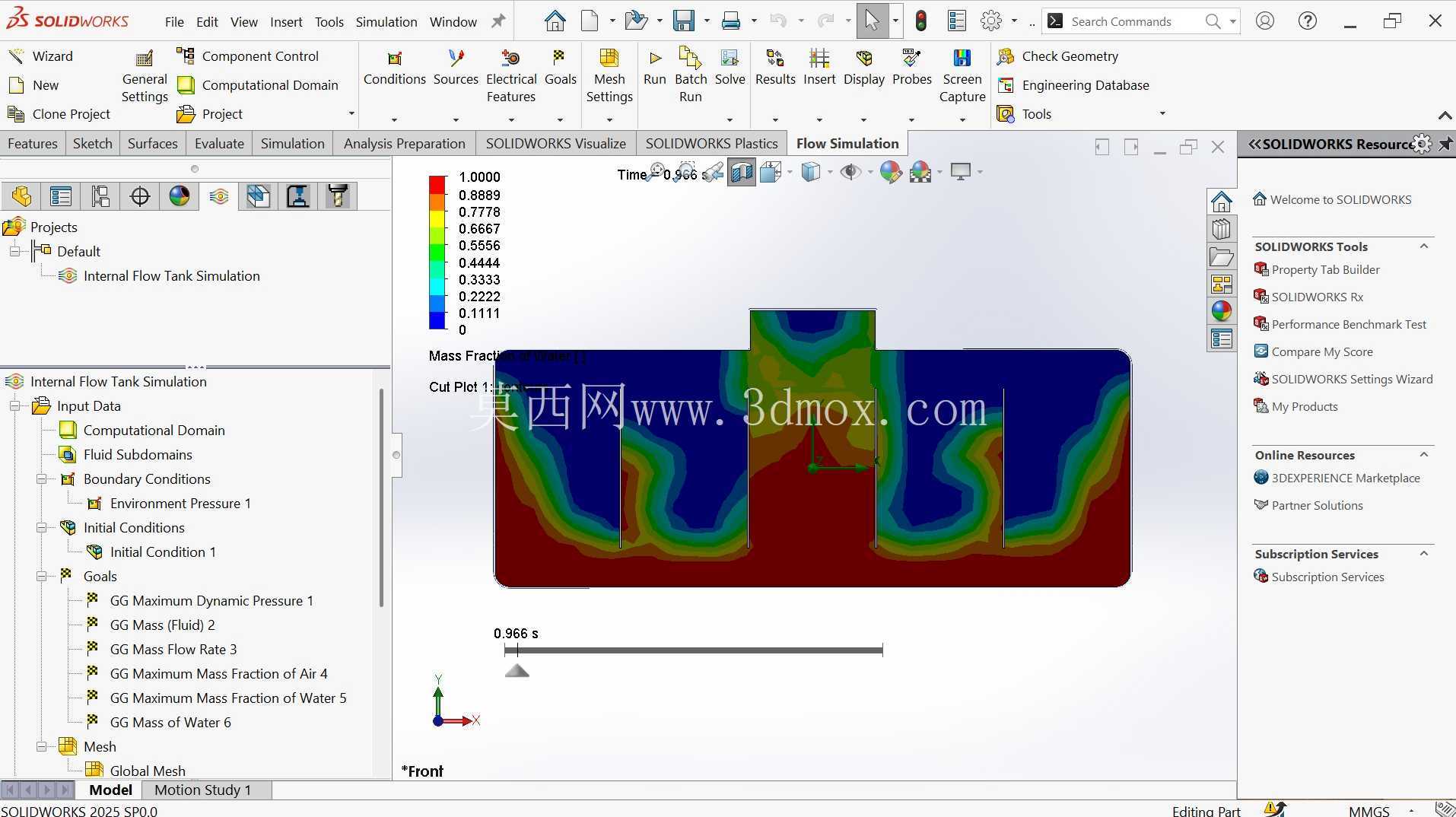

本次仿真分析的建模思路完全贴合工程实际校验需求，首先按照常规工业用立式混合储罐的尺寸比例建立流体域模型，罐体内径与有效液位高度按照常用的1:1.2比例设置，折流板沿罐体内壁周向均匀布置4块，每块折流板的径向伸出长度为罐体内径的1/10，板厚按照常压容器的常用刚度要求取值，板与罐壁之间预留3-5mm的安装间隙，避免缝隙处出现流体滞留的仿真盲区。仿真过程中重点捕捉几个核心参数的分布规律：首先是不同截面的速度场分布，观察流体在绕过折流板时的流速突变区域，识别是否存在流速低于0.1m/s的滞流死区；其次是压力场分布，核算折流板迎流面与背流面的压差，为折流板的焊接强度校核提供载荷依据；另外还针对多相混合场景，模拟不同密度流体在罐内的质量分数分布，验证折流结构对组分混合均匀度的提升效果。

从仿真得到的流场结果可以看到，无折流板的空罐内，流体进入后会形成稳定的中心旋流，近壁区域的流体几乎不参与轴向交换，混合效率极低；加装折流板后，旋流被有效切割，流体在折流板的导向作用下形成轴向的上下循环流动，板间区域的流体湍动程度明显提升，但在折流板的背流面下部，会存在小范围的低速回流区，这部分区域的大小与折流板的安装角度直接相关，如果将折流板沿径向向下倾斜10-15度，能够有效缩小背流面的滞流区范围，同时不会大幅提升流体的整体流动阻力。在安装边界方面，这类折流板通常采用间断焊接的方式固定在罐壁上，焊接段的长度与间距需要结合仿真得到的板面载荷来确定，迎流面的中上部是流体冲击力最大的区域，这部分位置的焊缝需要适当加密，避免长期受流体冲击出现焊缝开裂。另外，折流板的安装高度需要避开进料口的直接冲击区域，如果进料口正对折流板上部，会造成局部流速过高，加剧板面的冲刷磨损，通常会将最上层折流板的上沿设置在进料口下方200-300mm的位置，让进料流体先进入主流循环区再与折流板接触。

对于从事储罐设计、工艺系统优化的工程人员来说，这类流场仿真结果能够有效减少物理样机的试验次数，在设计阶段就预判不同结构方案的流场差异，避免设备加工完成后再进行结构整改的高额成本。尤其是在处理有固相颗粒的物料混合场景时，通过流场仿真可以提前调整折流板结构，保证罐内最低流速高于颗粒的沉降速度，避免出现物料沉积堵罐的问题；在处理易腐蚀物料时，也可以通过压力场与流速场的分布，识别罐壁与折流板的高冲刷区域，提前做局部防腐加厚处理，延长设备的整体使用寿命。
