无齿轮反向间歇传动机构结构设计

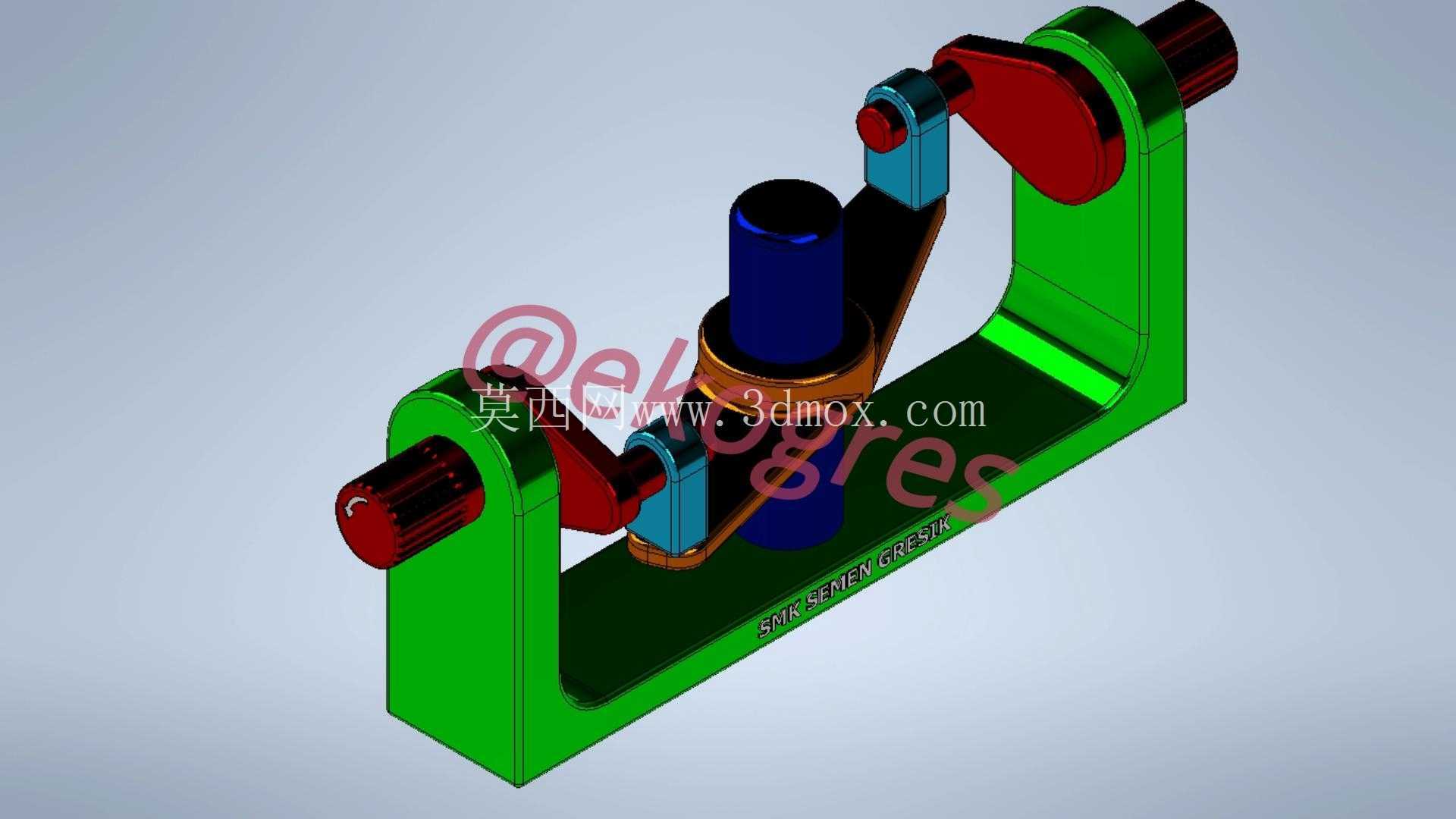

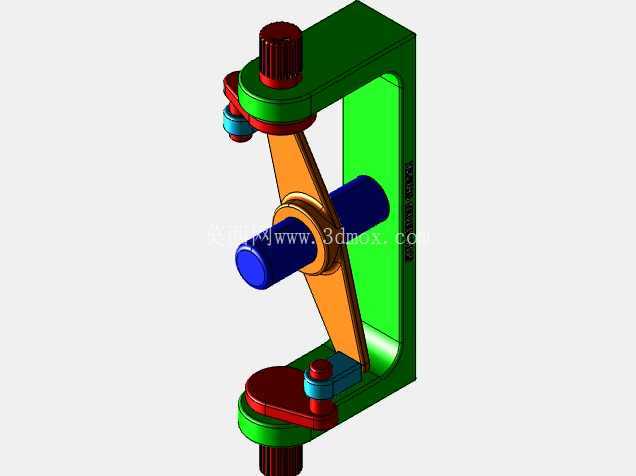

　　这套无齿轮反向间歇传动结构，核心是通过连杆与摆臂的组合运动，实现输入轴连续回转下，输出端的周期性间歇反向动作，完全规避了齿轮传动存在的背隙、磨损快、噪音大的问题，在轻载自动化送料、工位转位、计数触发这类需要精准间歇动作的场景里适配性极强。从实际安装边界来看，整体采用C型安装基座作为承载主体，基座两端的同轴轴孔作为输入轴的安装定位基准，轴孔的同轴度公差控制在0.02mm以内，避免输入轴回转时出现卡滞，基座底面预留了四个沉头安装孔，可直接固定在设备台面板或者型材支架上，整体安装占用空间的长宽高尺寸控制在180mm×120mm×160mm范围内，不需要额外预留过大的检修空间，适合集成在紧凑型自动化设备内部。设计思路上完全跳开了传统槽轮、棘轮这类间歇机构的固有结构，没有采用齿形啮合或者槽轮销柱配合的形式，而是通过两组对称布置的摆臂连杆组件，将输入轴上偏心轮的连续圆周运动，分解为两个摆臂的交替摆动，最终带动中间的输出轴做周期性的回转-停顿-反向回转动作，运动过程中没有刚性冲击，所有铰接位置都采用自润滑衬套配合，长期运行不需要频繁加注润滑脂，维护成本远低于齿轮式间歇机构。

　　从功能特性来看，这套机构的间歇停顿时间和反向回转角度，可以通过调整偏心轮的偏心距、连杆的有效长度来灵活调整，不需要更换核心零件就能适配不同的工位节拍需求，比如在小零件分拣设备上，可以调整偏心距让输出端停顿时间匹配视觉检测的拍照时长，反向回转角度刚好带动拨杆完成次品的剔除动作；在文具组装设备上，这套机构可以带动料槽做间歇式的往复摆动，实现小零件的有序排料，不会像齿轮换向机构那样出现换向冲击导致零件跳料。

　　实际应用中，这套机构对输入转速的适配范围很宽，输入转速在10rpm到60rpm区间内都能稳定运行，不会因为转速波动出现动作错乱，所有运动部件的运动轨迹都在C型基座的围合范围内，没有外露的运动件，不需要额外加装安全防护罩就能满足设备安全规范，避免操作人员误触运动部件造成伤害。结构细节上，输入轴两端伸出基座的部分都设计了扁位结构，可以直接同步带轮或者联轴器连接驱动电机，不需要额外加工连接结构；中间输出轴的顶端设计了法兰安装面，可以直接固定拨盘、摆杆这类执行件，减少了中间连接零件带来的累积误差；所有连杆和摆臂都采用等强度设计，在保证结构刚度的前提下尽可能减小零件厚度，降低整体运动惯量，让机构启停时的惯性冲击降到最低，即使长时间连续运行，铰接位置的磨损量也能控制在允许范围内，整体使用寿命比同规格的棘轮间歇机构提升40%以上。

　　在设备选型适配时，需要注意这套机构属于轻载传动部件，输出端的额定扭矩不超过5N·m，适合带动小质量的执行件完成间歇动作，不适合重载冲压、大负载输送这类场景；安装时要保证输入轴和驱动电机输出轴的平行度误差不超过0.1mm，避免偏心负载导致轴承受力不均出现过早损坏；日常维护只需要每半年检查一次铰接衬套的磨损情况，不需要拆解整个机构就能完成衬套更换，现场维护的操作难度很低。
