42针迷你SAS插座连接器结构设计

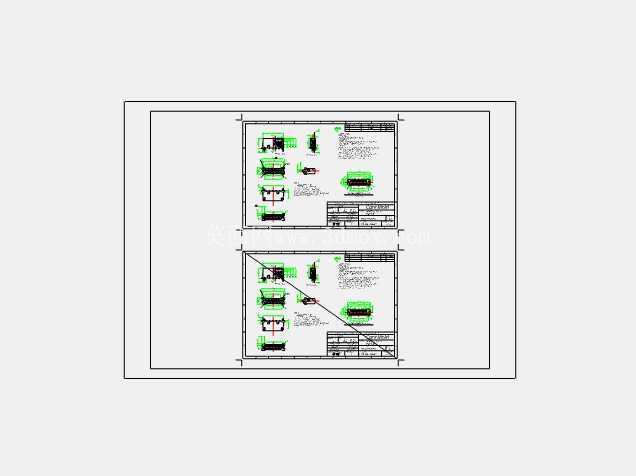

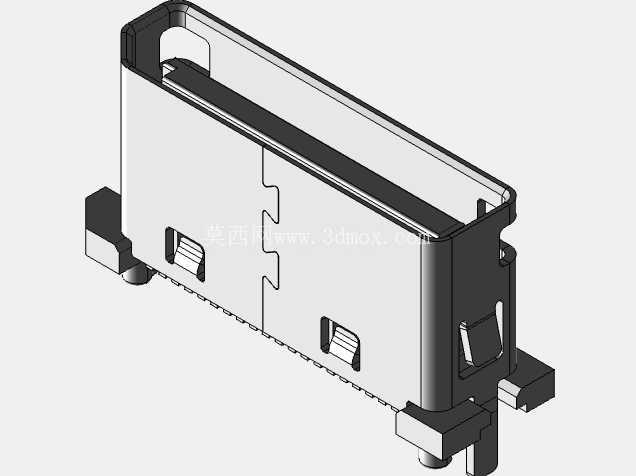

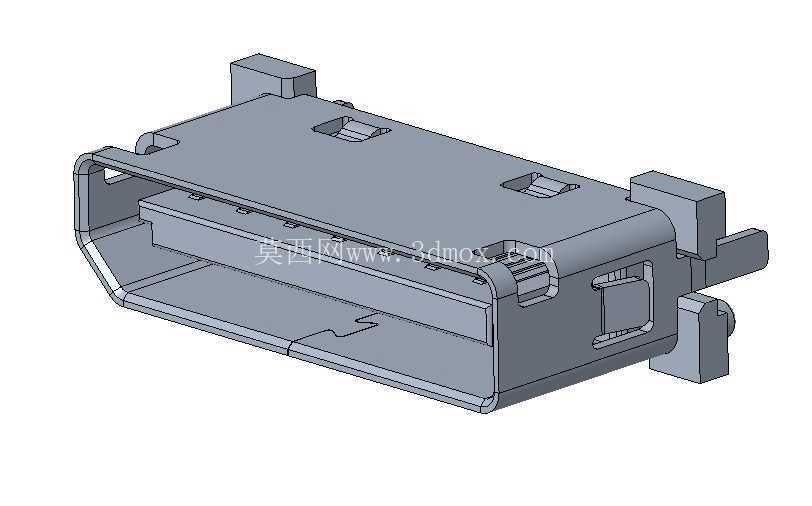

　　在服务器存储、工业通讯设备的内部布线场景中，高速数据传输的稳定性始终是结构设计阶段需要优先考量的核心指标，迷你SAS接口作为当前存储阵列、服务器主板与硬盘背板间的主流高速连接载体，其结构设计的合理性直接决定了设备运行过程中数据链路的可靠性。这款42针规格的迷你SAS插座，在结构布局上充分考虑了高密度布线场景下的安装与使用需求，整体采用卧式贴装的结构形态，外壳采用一体化冲压折弯成型的金属屏蔽结构，侧壁设置有对称的定位凸台与卡扣结构，在PCB板端焊接时能够通过板端预留的定位孔快速完成位置校准，避免焊接过程中出现偏移导致的针脚虚焊问题。

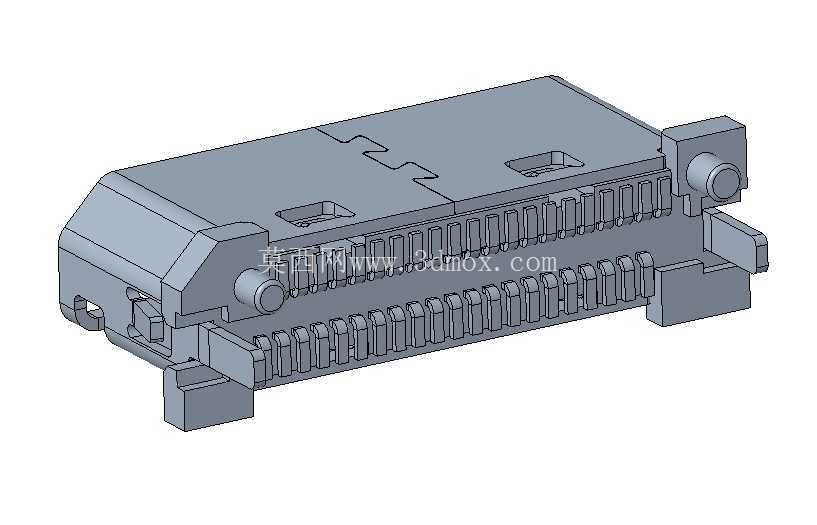

　　从实际使用场景来看，这类连接器主要应用于1U/2U机架式服务器的硬盘背板连接、工业级存储设备的内部数据链路搭建，以及部分高端网络交换机的高速端口扩展场景，相比传统SAS接口，迷你SAS的体积压缩了近40%，能够在有限的设备内部空间内布置更多的传输通道，满足大容量存储设备的高密度布线需求。在功能特性设计上，插座内部的42个接触端子采用差分信号对的排布方式，每两组信号端子间设置有独立的接地屏蔽片，能够有效降低高速信号传输过程中的串扰问题，支持12Gbps及以上的传输速率，端子接触端采用弹性悬臂结构，插拔过程中能够提供稳定的接触正压力，保证在设备振动、温度变化的工况下依然维持稳定的接触电阻，避免出现信号断连的问题。

　　外壳的两侧延伸出焊接固定脚，在完成SMT焊接后能够与PCB板的接地层形成可靠连接，既提升了连接器整体的焊接固定强度，也能够实现360度的电磁屏蔽效果，降低外部电磁干扰对高速信号传输的影响。设计阶段针对安装边界做了充分的校核，插座的插合面高度严格控制在标准板卡安装的限高范围内，不会与上层板卡或者机箱结构产生干涉，插接口内部设置有防呆导向槽，能够保证公头插头插入时的方向唯一性，避免反插导致的端子弯折损坏。接口边缘的导向斜面做了大圆角过渡处理，在盲插操作场景下能够引导插头顺利滑入对位，降低运维过程中的插拔操作难度。金属外壳上设置的多处弹性卡扣结构，在公头插入后能够与插头外壳的卡槽形成可靠锁合，避免设备运输或者运行振动过程中出现插头松脱的问题，卡扣的解锁按压力度经过反复调校，既能够保证连接的可靠性，也不会出现解锁力度过大导致的操作不便。从结构建模的细节来看，所有的折弯圆角、壁厚参数都符合冲压加工的工艺要求，外壳的最小壁厚控制在0.3mm，既满足结构强度要求，也兼顾了材料成本控制，内部的塑胶绝缘本体采用耐高温的LCP材料成型，能够适配SMT回流焊的高温工艺要求，不会出现焊接过程中的本体变形问题。

　　端子的排布间距经过信号完整性仿真优化，差分对的阻抗控制在100欧姆±10%的范围内，完全满足高速串行信号的传输标准，安装孔位的位置公差控制在±0.05mm以内，能够适配自动化SMT贴装的精度要求，提升批量生产过程中的组装良率。在实际选型应用中，这类连接器需要匹配对应规格的迷你SAS线缆组件使用，插座的焊盘布局完全符合行业通用的设计规范，能够直接适配主流服务器主板的标准封装，不需要额外做定制化的焊盘调整，对于结构设计人员来说，在进行设备内部布局时，只需要预留出对应的插合空间与插拔操作空间即可，不需要额外设计复杂的固定结构，连接器本身的焊接固定脚已经能够提供足够的固定强度，满足常规工业工况下的使用要求。
