带锁单开门壁挂式电气防护箱体结构

在工业现场的低压配电、小型设备控制回路搭建场景里，这类壁挂式防护箱体是十分常见的载体，它承担着容纳小型断路器、接线端子排、小型控制模块、信号转换单元的核心作用，把零散的电气元件规整收纳在封闭壳体内，既避免车间内的粉尘、切削液飞溅、意外触碰带来的电气安全隐患，也能让局部电控回路的排布更加规整，减少后期线路排查的工作量。

从实际使用的场景来看，这类箱体常被安装在生产设备旁的立柱、车间墙面、流水线侧方的支架上，用来承载单台小型设备的就地控制回路，比如小型输送线的启停控制、单机工位的电源分断、现场传感器信号的中转接线，不需要落地安装的大尺寸柜体空间，壁挂式的安装方式能充分利用车间的垂直墙面空间，不占用地面的作业与通行区域，对于空间紧凑的机加工工位、装配工位来说适配性很强。

这款箱体的设计采用了单开门侧开结构，门体与箱体主体通过侧边的铰接结构连接，开合角度可以满足日常元件安装、线路检修的操作需求，不需要完全拆卸门体就能完成内部的接线与元件更换作业。门体上配置的嵌入式锁具，是工业电控箱体的标准配置，日常生产状态下可以锁闭箱门，避免非运维人员随意触碰内部带电元件引发安全事故，只有持有对应钥匙的设备运维人员才能开启箱门进行检修操作，符合工业现场的电气安全管理要求。

从结构设计的思路来看，箱体主体采用折弯焊接的钣金成型思路，整体为规整的长方体结构，没有多余的外凸结构，安装后与墙面的贴合度更好，也能减少积尘的死角。箱体的边缘做了折边处理，一方面可以提升钣金壳体的整体结构强度，避免薄钣金在安装、运输过程中出现变形，另一方面折边形成的止口结构可以和门体的边缘配合，提升箱体的防护等级，减少粉尘、飞溅液体从门缝进入箱体内部的概率。门体与箱体配合的位置，在实际生产中还可以根据防护需求加装密封胶条，进一步提升防潮防尘能力，适配潮湿、多粉尘的复杂车间环境。

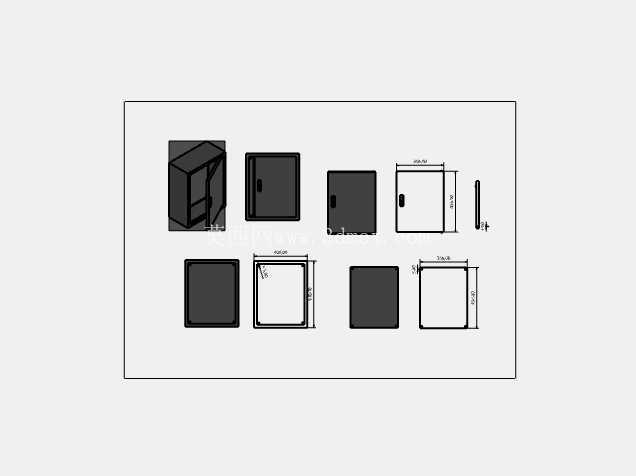

尺寸方面，这款箱体的外形尺寸为50×40×20，这里的尺寸单位对应工业电控箱体常用的公制单位基准，安装时需要在墙面预留对应的安装孔位，箱体背部预留的安装固定点可以直接通过膨胀螺栓与墙面、支架固定，不需要额外做复杂的安装支架。内部的安装空间足够容纳4-6个模数的小型断路器，搭配对应的接线端子排，完全可以满足单台小型设备的配电与控制需求，内部预留的安装导轨位可以直接卡装标准的电气安装导轨，元件安装不需要额外打孔，能大幅提升现场装配的效率。

在细节设计上，门体的锁具采用嵌入式安装，不会在门体外表面形成突出的结构，避免车间内物料搬运过程中剐蹭到锁具造成损坏，也能减少人员经过时被突出部件磕碰的风险。箱体的内部边角位置预留了接地螺柱，安装时可以将箱门、箱体主体的接地端与车间的接地干线可靠连接，避免箱体因内部元件绝缘破损出现带电的情况，满足电气安全的强制要求。

从实际选型的角度来看，这类尺寸的壁挂箱体非常适合用于单机设备的就地控制、车间局部照明回路的配电分断、小型传感器组的接线中转，相比大尺寸的落地配电柜，它的成本更低、安装更灵活，对于不需要大量元件排布的局部电控场景来说，是性价比很高的选择。建模过程中需要重点关注铰接位置的配合间隙，保证门体开合顺畅无卡滞，锁具的安装位置要与门体、箱体的止口位置匹配，保证锁闭后门体不会出现松动晃动的情况，同时要预留出内部元件的安装空间与走线空间，避免门体关闭后与内部安装的元件发生干涉。另外，箱体的板材厚度选择要匹配整体尺寸，避免尺寸过大板材过薄导致箱体出现变形，影响安装精度与防护性能，这类小尺寸箱体选用常规厚度的冷轧钢板即可满足结构强度要求，表面经过喷塑处理后就能具备不错的防锈耐腐蚀能力，适配多数工业车间的使用环境。
