五回路铜排接地母排结构设计

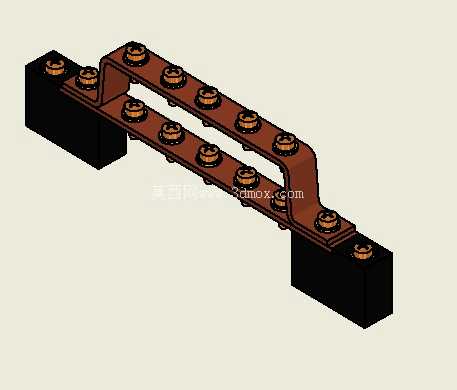

在汽车冲压生产线的电气配套系统中，接地母排是保障设备运行安全、消除静电累积、避免浪涌冲击损坏电控元件的核心基础部件，本次设计的五回路接地母排，主要适配冲压车间内多工位冲床、送料机构、检测工位的集中接地需求，解决单设备单独接地带来的电位差问题，避免不同工位间因接地电位不一致产生的信号干扰，保障冲压过程中传感器计数、伺服送料精度的稳定性。从实际安装场景来看，该母排采用折弯成型的T2紫铜作为导电基体，表面做镀锡处理，既降低接触电阻，也能适应车间内切削液挥发、湿度偏高的工况，减少铜排氧化导致的导通性能下降问题。母排整体宽度控制在12mm，厚度选取3mm的冷轧铜带冲压折弯，保证足够的载流能力的同时，不会占用电控柜内过多的安装空间，两端的固定支脚采用90度折弯设计，配套黑色绝缘固定座实现与安装底板的电气隔离，绝缘座选用阻燃PA66材质，耐压等级满足AC2000V不击穿的工业配电要求，避免母排与安装柜体之间出现爬电现象。接线点位的设计上，一共设置10个M4螺丝接线位，分为上下两排均匀排布，每个接线位下方都预留了足够的接线空间，适配4mm²及以下的多股铜芯接地线接入，螺丝采用防滑防松的组合螺钉，配合平垫与弹垫，在冲压设备持续振动的工况下也不会出现接线松动的问题，避免接地失效带来的安全隐患。设计过程中重点考量了安装边界的适配性，两个绝缘固定座的中心距严格匹配常规电控柜内的安装梁孔位，不需要额外打孔即可直接固定，母排的折弯高度经过反复校核，既保证接线时螺丝刀的操作空间，也不会与柜内其他走线槽、断路器等部件产生干涉。从功能特性来看，该母排可同时接入5组独立设备的接地回路，实现等电位连接，当某一回路出现漏电情况时，故障电流可通过母排快速导入接地网，触发上级漏电保护装置动作，同时也能将冲压过程中模具、机架上累积的静电快速泄放，避免静电对板材表面质量产生影响，也防止静电击穿附近的工控元件。在结构细节处理上，铜排的所有棱角都做了R0.5的圆角处理，避免安装过程中划伤操作人员或损坏线缆绝缘层，每个接线位的螺丝孔都采用翻边攻丝工艺，相比直接在铜排上攻丝，螺纹啮合长度更长，螺丝锁紧时的附着力更强，即使多次拆装接地线也不会出现滑牙问题。绝缘固定座与铜排之间采用过盈配合加定位凸点的方式固定，不需要额外的紧固件即可实现铜排与绝缘座的可靠连接，装配效率更高，也减少了不同金属接触带来的电化学腐蚀问题。实际选型应用时，该母排可直接安装在冲压设备的电控柜侧边、生产线的接地汇流柜内，也可适配自动化冲压线的分线盒中作为接地汇流节点，相比传统的单孔接线端子排，这种一体化铜排的导通电阻更低，大故障电流通过时不会出现端子发热烧毁的问题，载流能力可满足短时200A的故障电流泄放需求，完全覆盖汽车冲压车间内常规设备的接地保护要求。建模过程中对每个安装尺寸都做了公差配合校验，螺丝孔与M4螺钉的配合间隙控制在0.2mm以内，绝缘座的安装卡槽尺寸公差控制在±0.1mm，保证加工后的零件可以直接装配，不需要二次修配。铜排的折弯半径选取1.5倍料厚，避免折弯处出现裂纹，同时保证折弯后的形位公差满足安装要求，不会出现两端固定座不在同一平面导致的安装应力问题。
