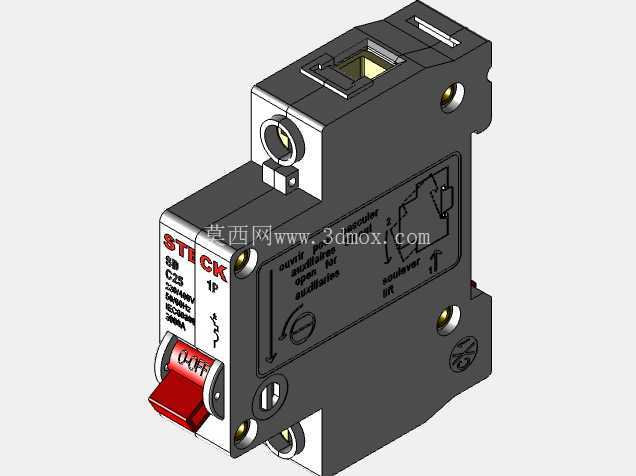

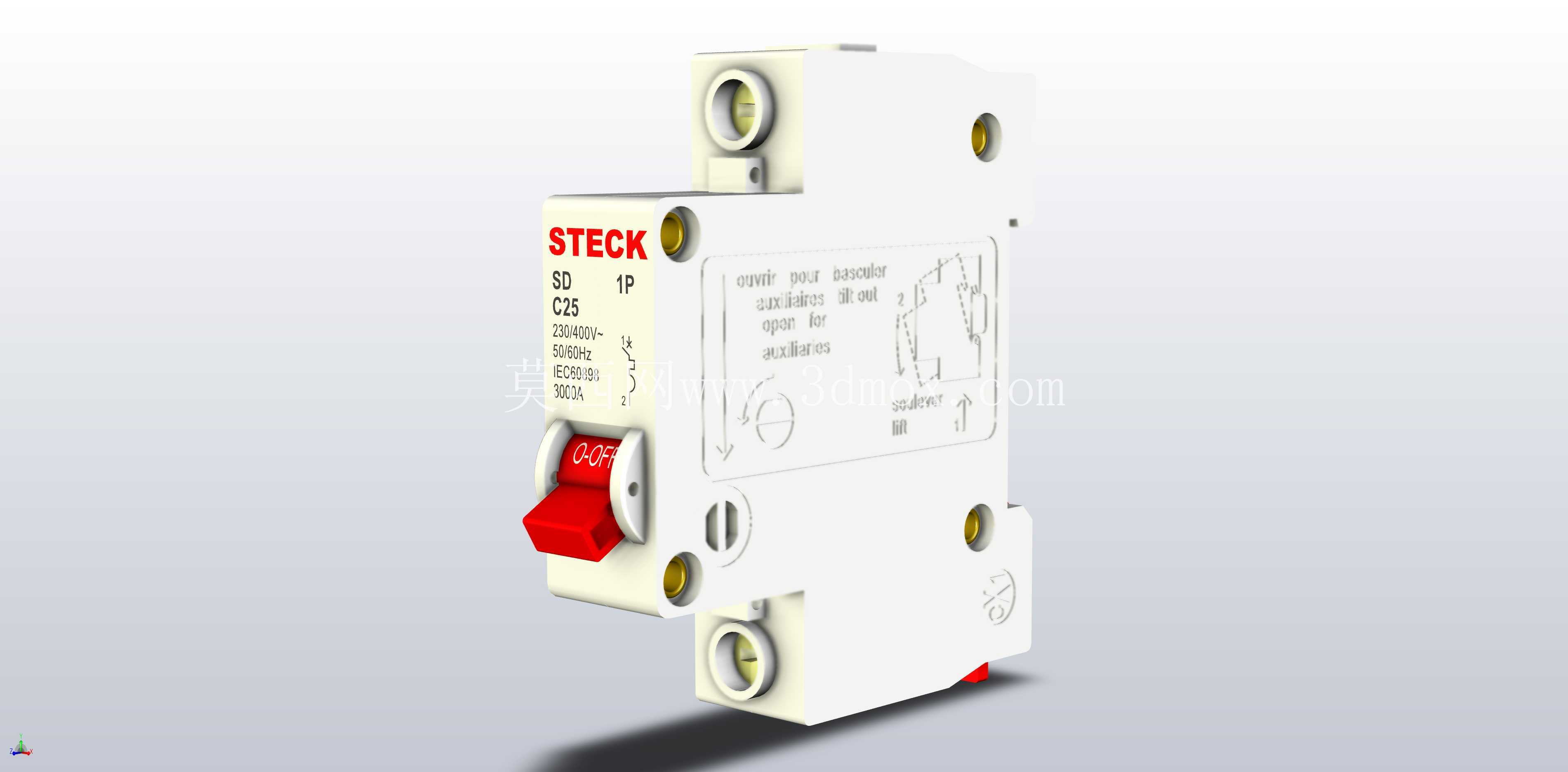

STECK单极C型微型断路器结构设计

项目分类:配电柜 发布时间:2026-06-29 ID:1190957
  • STECK单极C型微型断路器结构设计
  • STECK单极C型微型断路器结构设计
  • STECK单极C型微型断路器结构设计
  • STECK单极C型微型断路器结构设计

  这款单极低压保护器件的三维结构还原,完全围绕终端配电场景的实际使用需求搭建,日常在民用住宅分户回路、小型工商业工位配电、工业控制柜二次回路里都能见到同规格产品的身影,核心作用是在回路出现过载、短路故障时快速切断供电,避免线路过热起火、后端用电设备烧毁,同时也可作为回路日常通断的手动操作器件使用。从结构设计逻辑来看,整个壳体采用标准1P模数化宽度设计,适配行业通用的35mmDIN导轨安装方式,安装时只需将器件背部的卡扣卡入导轨即可完成固定,无需额外打孔加工,相邻器件之间可以紧密拼接,不会出现安装干涉,能最大程度节省配电箱内部的安装空间,适配不同尺寸的明装、暗装配电箱体。

  器件正面的红色操作手柄设置了明确的分合闸位置标识,手柄操作力矩经过合理匹配,日常手动分合时不会出现过松误动或者过紧操作费力的问题,手柄的凸起高度也预留了足够的操作空间,即使配电箱内器件排布密集,也能顺利完成操作,不会碰到相邻的其他回路器件。进出线端的接线端子采用压线式结构,适配2A至70A电流规格对应的不同线径导线,端子的螺丝深度做了限位设计,拧动接线螺丝时不会出现螺丝脱落掉入壳体内部的问题,同时端子的导电件做了镀锡处理,降低接触电阻,避免长期运行出现端子过热氧化的情况。

  壳体表面印刻的产品参数、分断能力、接线标识位置清晰,建模时完全还原了实际产品的丝印位置与字符大小,不会出现标识错位的问题,侧面的散热槽开孔位置与内部灭弧室的排布完全对应,保证分断故障电流时产生的热量能顺利散出,不会因为热量积聚导致壳体变形。器件内部的脱扣机构、灭弧栅片的安装位置都按照实际产品的装配关系做了还原,建模时考虑了各活动部件的运动行程,手柄分合过程中不会和壳体、内部其他零件出现干涉,进出线端的导电排连接路径做了最短化设计,降低自身的功耗与发热。

  从安装边界来看,器件的上下端预留了足够的接线空间,接入导线后弯曲半径不会超出配电箱的安全距离要求,正面的操作面和配电箱盖板的开孔位置完全匹配,安装盖板后手柄刚好露出操作区域,不会出现盖板顶住手柄导致无法合闸的问题。整个模型的结构细节完全贴合实际量产产品的装配要求,没有多余的冗余结构,所有的卡扣、定位柱位置都和实际壳体的装配关系对应,不管是用于配电方案的布局演示,还是用于低压电器的结构参考,都能满足工程使用的精度要求,不会出现和实际安装尺寸偏差过大导致的布局失误。
