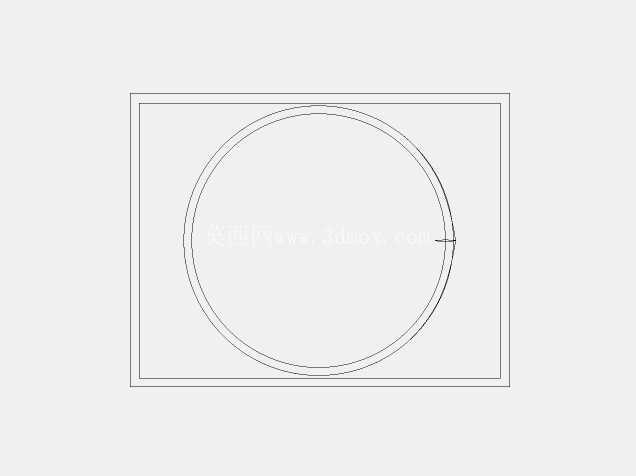

等节距圆柱螺旋压缩弹簧结构设计

在各类机械设备的结构设计中，螺旋压缩弹簧是出现频率极高的弹性储能元件，从冲压模具的卸料结构、自动化产线的缓冲挡停机构，到内燃机气门组、轨道交通车辆的悬架系统、民用五金的复位结构，几乎所有需要提供弹性力、实现缓冲吸能、完成位置复位的场景，都能看到这类零件的应用。不同于异形弹簧或者板簧类零件，圆柱等节距螺旋弹簧的力值输出线性度更好，安装占用空间规则，设计计算逻辑成熟，是结构工程师做弹性元件选型时的优先考虑选项。

做这类弹簧的三维建模时，首先要明确的是实际安装边界的约束条件：弹簧的安装孔直径或者导杆直径直接决定了弹簧的外径、内径取值范围，要预留足够的径向间隙，避免弹簧受压弯曲时和周边安装结构发生卡滞，常规设计中径向间隙一般取线径的10%到15%，如果是高频往复运动的工况，这个间隙还要适当放大，避免摩擦生热导致弹簧早期失效。弹簧的自由长度需要结合安装预压量和工作行程来确定，预压量的设置是为了避免弹簧在空载状态下出现窜动，同时保证初始状态下就有足够的预紧力贴合安装面，工作行程则要严格控制在弹簧的有效变形区间内，不能超过材料的许用切应力对应的极限变形量，否则会出现永久塑性变形，导致弹簧力值衰减失效。

建模过程中，螺旋线的参数设置是核心，除了常规的节距、圈数参数，还要注意两端的并紧磨平结构：常规压缩弹簧的两端会有0.75到1.25圈的支撑圈，这部分圈数的节距逐步减小到和线径一致，端面还要做磨平处理，磨平部分的长度一般不小于线径的3/4，这样的设计是为了让弹簧两端的支撑面和安装座充分贴合，避免受压时出现偏载，很多新手建模时容易忽略支撑圈的结构，直接做等节距的螺旋结构，实际加工出来的弹簧两端是锋利的簧丝切口，根本无法平稳放置，受力时很容易出现歪斜，力值输出偏差会超过30%。

从功能特性来看，这类弹簧的刚度计算和簧丝直径、弹簧中径、有效圈数、材料切变模量直接相关，相同外形尺寸下，簧丝越粗、中径越小、有效圈数越少，弹簧刚度就越大，能承受的载荷也就越高。选型时不能只看静态力值，还要结合工况的动态特性：如果是高频往复运动的场景，比如阀门弹簧、振动设备的支撑弹簧，还要考虑弹簧的固有频率，避免工作频率接近弹簧固有频率引发共振，导致弹簧断裂失效，这类工况下往往需要调整有效圈数或者更换更高切变模量的材料，来错开共振频率区间。

实际装配时，弹簧的导向结构也很关键，长径比超过5的弹簧如果没有导杆或者导套导向，受压时很容易出现失稳弯曲，尤其是行程较大的工况，失稳后的弹簧会和周边零件发生摩擦，不仅会导致力值输出不稳定，还会快速磨损簧丝表面，大幅缩短使用寿命。建模时就要同步考虑导向件的尺寸匹配，导杆的直径要比弹簧内径小0.5到1毫米，导套的内径要比弹簧外径大0.5到1毫米，既要保证导向作用，又不能干涉弹簧的正常变形。

另外，弹簧的端面处理细节也需要在模型中体现，磨平后的端面粗糙度要达到Ra3.2以下，保证和安装座的贴合度，支撑圈和相邻有效圈之间的间隙要均匀，不能出现并圈过紧导致的应力集中问题，很多弹簧的断裂失效都出现在支撑圈和有效圈的过渡位置，就是因为过渡位置的应力集中没有处理好，建模时要在螺旋线的过渡段做平滑的节距变化，避免节距突变带来的应力集中。

不同工况下的弹簧材料选择也会影响结构设计，普通工况下用碳素弹簧钢丝就可以满足需求，高温工况下要选用合金弹簧钢或者不锈钢材料，腐蚀环境下还要做表面镀层处理，这些材料特性虽然不会直接体现在三维模型的外形上，但在做模型参数标注时需要明确材料对应的许用应力，方便后续做力学校核时调用参数。
