IEC320 C8型交流电源输入插座结构设计

在各类消费电子、小型工业设备、桌面型仪器的供电链路设计中，板端/面板端的交流输入插座是连接外部市电与设备内部电源模块的核心衔接部件，IEC320 C8作为两孔无接地的八字型输入插座，广泛应用在笔记本电源适配器、桌面音响、小型交换机、液晶显示器、低压供电类消费电器上，这类插座不需要接地保护，适配两芯电源线，占用面板空间小，是小功率二类电器的首选输入接口。

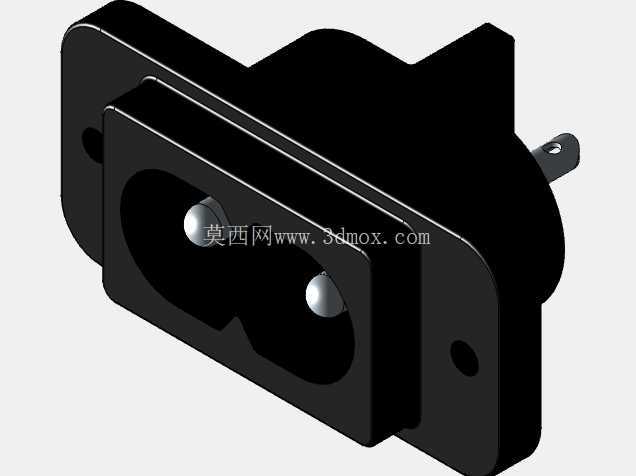

这款C8插座的三维结构完全参照实物硬件测绘完成，建模过程中优先保证安装配合尺寸的准确性，首先是面板安装部分的法兰边结构，两侧预留的沉头安装孔位中心距、法兰边整体长宽尺寸、法兰与壳体的台阶高度都严格匹配实物装配公差，能够直接嵌入设备面板的预留开孔中，不会出现安装后松动、面板缝隙不均的问题。插座的插合端采用标准八字型两孔腔体结构，腔体内部的两个导电插针位置度严格对齐IEC标准尺寸，插针的伸出长度、直径、根部的绝缘凸台结构都做了还原，保证配套C7电源线插入时的插拔力处于合理区间，既不会出现插接过松导致接触不良打火，也不会因为插拔阻力过大造成用户使用不便。

从结构设计的细节来看，插座本体采用阻燃绝缘材质的壳体结构，壳体外侧的定位凸筋能够在面板安装时起到防呆限位作用，避免安装时插座反向装错导致插针极性接反。尾部的焊片/插片接线端结构也做了完整还原，接线端的位置、间距、厚度尺寸都匹配常规PCB直焊或者导线压接的工艺要求，设计人员在做设备内部布线或者PCB Layout时，可以直接调用该模型做干涉检查，确认接线端与周边元器件、结构筋位的安全距离，满足安规要求的电气间隙与爬电距离规范。

在实际选型应用中，这类C8插座的额定参数通常适配2.5A/250VAC的交流输入，能够覆盖绝大多数功率在500W以内的二类电器供电需求，相比带接地的C14插座，C8的整体体积更小，面板开孔尺寸仅为常见C14插座的三分之二左右，非常适合对设备面板空间有严格限制的小型化产品。建模时特意还原了壳体的脱模斜度、壁厚均匀性特征，壳体壁厚控制在1.2mm左右，既满足绝缘结构的强度要求，也符合注塑成型的工艺要求，不会出现壁厚不均导致的注塑缩水、变形问题。

做设备结构设计时，调用该模型可以直接完成面板开孔的对位、插座与内部电源板的间距校核、电源线插拔时的运动空间检查，避免出现设计完成后插座与周边结构干涉、电源线插不到位的问题。模型的插合面与安装面的垂直公差、插针与安装面的平行度都参照实物零件的制造公差做了还原，能够满足虚拟装配时的公差分析需求，结构工程师在做堆叠设计时，可以直接将该模型调入装配体，匹配固定孔位、预留接线操作空间，不需要再反复对照样品测量尺寸，大幅缩短前期选型和结构校核的时间。

需要注意的是，不同厂商生产的C8插座在尾部接线端的形式、法兰边的细微造型上会有小幅差异，这个模型的核心安装尺寸、插合界面尺寸完全符合通用标准，可用于设计布局、原型验证、装配可视化参考，若用于开模量产，仍需结合选定供应商的规格书对局部非配合尺寸做微调，同时根据实际应用场景的安规要求，确认插座的阻燃等级、载流能力是否满足对应产品的认证标准。
