联合收割机皮带性能综合测试装置

这套测试装置主要面向联合收割机传动系统的皮带部件性能验证场景，在农机零部件研发、来料质检、耐久性能验证环节都有明确的应用需求。联合收割机作业环境复杂，田间作业时负载波动大、扬尘多、环境温度变化范围宽，皮带作为核心传动部件，一旦出现打滑、断裂、过度磨损，会直接导致整机停机，耽误农时，因此在部件选型、批次验证阶段，需要一套可模拟实际工况的测试装置完成多维度性能校验。

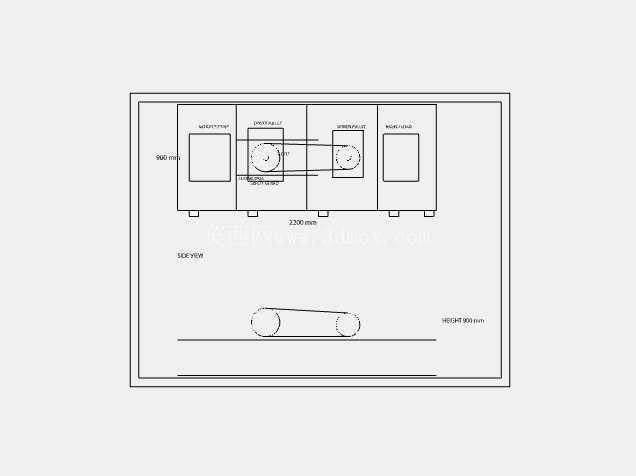

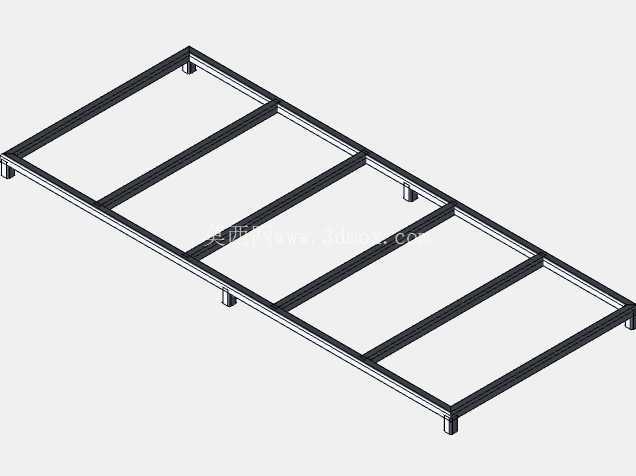

装置整体采用落地式框架结构，底部为型钢焊接的整体式基座，基座底部配置可调式减震垫铁，安装时可根据地面平整度调整水平度，避免运行过程中因基座不平产生附加振动影响测试精度。整套装置的安装边界长度约2200mm，宽度约900mm，高度约1100mm，预留出周边不小于800mm的操作维护空间即可完成部署，不需要额外做地基固定，适合放置在实验室零部件测试区或者车间质检工位使用。

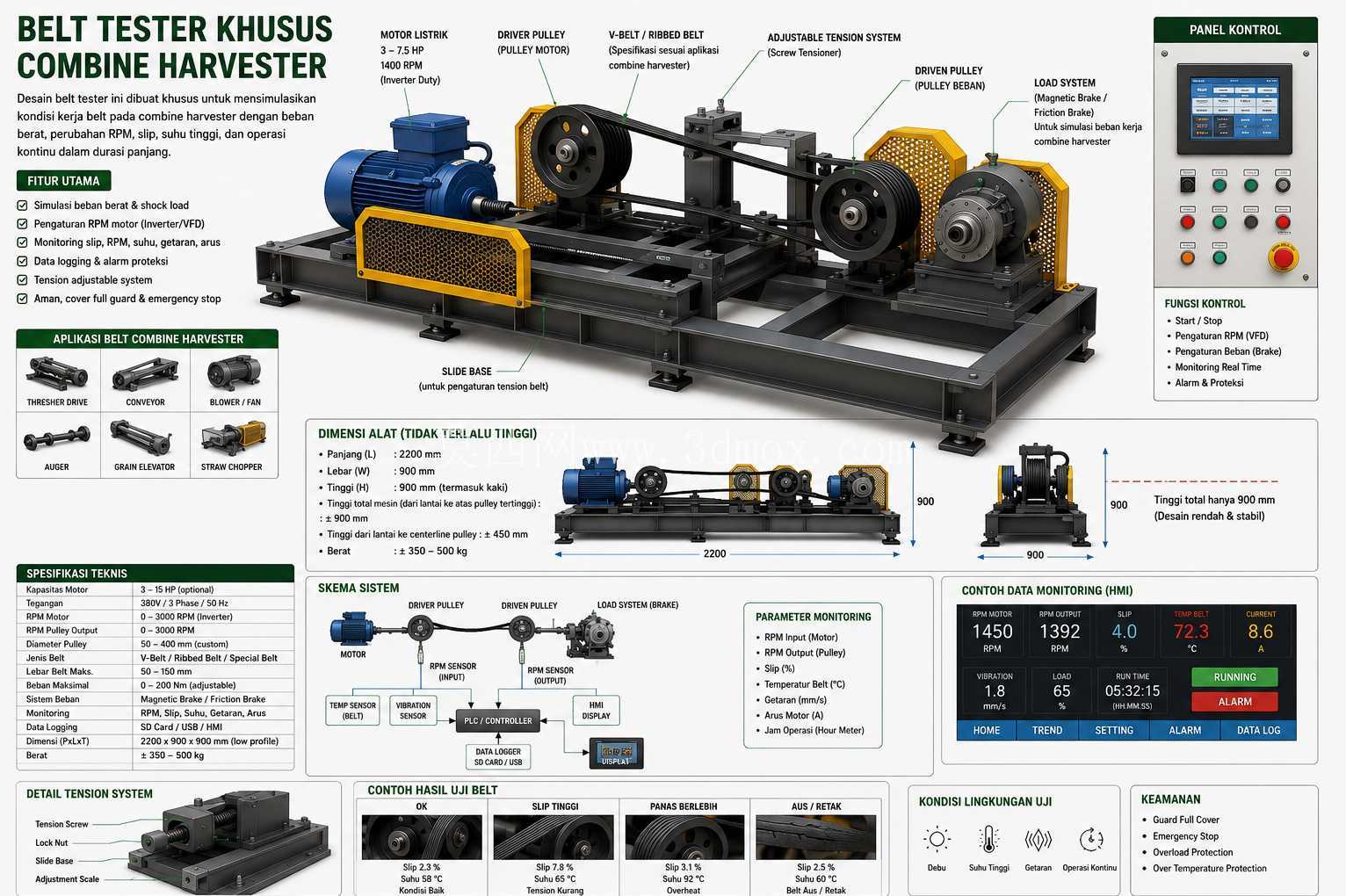

从功能布局来看，装置左侧为动力输入单元，采用标准三相异步电机作为动力源，通过驱动轮组输出扭矩，电机安装座配置位置调节结构，可适配不同中心距的皮带安装需求。中间段为皮带安装测试区，配置主动轮、从动轮组，同时集成了可调式张紧系统，张紧机构采用丝杠调节结构，可根据不同型号皮带的预紧力要求精确调整张紧行程，张紧力数值可通过配套的力传感器实时采集，避免人工凭经验调整张紧度带来的测试误差。测试区还配置了可快拆的安全防护网罩，网罩采用冲孔钢板制作，既可以防止运行过程中皮带断裂甩出造成安全事故，又不会遮挡测试人员观察皮带运行状态。

右侧为负载模拟与控制单元，可模拟联合收割机实际作业过程中的不同负载工况，包括空载怠速、额定负载、瞬时冲击负载、连续变负载等多种模式，能够还原收割机在收割、爬坡、转弯、堵转等不同作业状态下的皮带受力情况。控制单元集成在独立的电控柜内，面板上配置了触控显示屏、操作按钮、状态指示灯、急停按钮，可实时显示当前转速、扭矩、皮带温度、振动值、打滑率等核心测试参数，同时支持参数阈值设置，当测试参数超出设定范围时自动触发停机保护并记录异常数据。

设计过程中充分考虑了不同型号皮带的兼容性，轮组采用快换式安装结构，更换不同直径、不同槽型的带轮即可适配V带、多楔带、联组带等不同类型的农用传动皮带测试需求，不需要对整体框架做结构性改动。装置的布线全部采用拖链内置走线方式，避免活动部件拉扯线缆造成损坏，所有转动部位都配置了密封式轴承座，可适应测试过程中产生的粉尘环境，延长设备维护周期。在数据采集维度上，除了常规的传动效率、打滑率测试外，还预留了温度传感器、振动传感器的安装位，可长时间连续运行测试皮带的疲劳寿命，记录皮带从初始安装到失效过程中的性能变化曲线，为皮带选型优化、张紧参数设定提供实测数据支撑。

不同于普通的皮带跑合装置，这套测试装置的负载模拟单元可还原联合收割机作业时的动态负载波动，不是恒定负载加载，更贴近实际使用场景，测试得到的数据可直接用于皮带选型匹配，减少装机后田间试验的周期与成本。张紧机构的调节行程覆盖了常用农用传动皮带的中心距调整范围，从窄V带到联组农用带都可以在这套装置上完成测试，不需要额外制作转接工装。基座的焊接结构经过去应力退火处理，长时间满负载运行不会产生结构变形，保证轮系的平行度始终符合测试要求，避免因安装偏差导致皮带出现偏磨，影响测试结果的准确性。
