方形法兰式带凸台通孔连接座结构

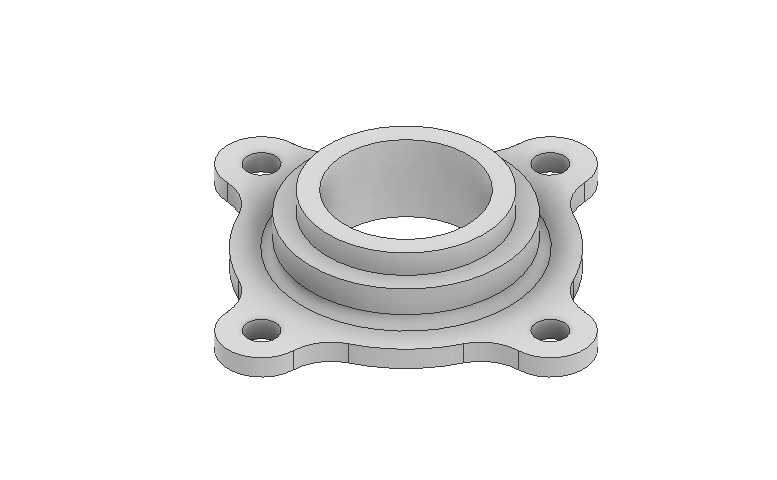

　　在流体输送管路、小型动力单元输出端、气动系统支路接驳等场景里，这类带凸台的方形法兰连接件是很常见的结构件，它的核心作用是实现两个不同通径部件的刚性对接，同时保证对接位置的同轴度与密封面贴合度，避免管路或轴系运行中出现偏移、泄漏问题。从结构设计逻辑来看，主体采用方形安装法兰搭配阶梯式中心凸台的布局，方形法兰的四个角位预留了贯通安装孔，相比圆形法兰，方形布局的安装孔在小空间装配场景下更易对位，拧紧螺栓时不需要绕圆周调整操作角度，在设备内部狭窄的安装腔体内，方形法兰的边角也能和腔体内的定位筋条配合，实现安装时的预定位，减少装配过程中零件的偏移量。中心位置的阶梯凸台做了两级台阶设计，最上端的小直径凸台是插入配合端，

　　装配时可以直接插入对接部件的内孔中，起到径向定位的作用，不需要额外做同轴度找正，能大幅缩短现场装配的调整时间；中间的台阶面是密封贴合面，装配时可以在这个面放置密封垫片，凸台的高度刚好能给垫片提供足够的压缩空间，避免垫片被过度挤压破损，同时也能防止垫片在压力冲击下出现移位。中心的贯通通孔是介质或轴类部件的通行通道，通孔的内壁做了等直径设计，没有多余的台阶或缩径结构，能减少流体通过时的阻力，也能让穿过的轴类部件保持顺畅的滑动或转动状态，不会出现卡滞问题。从安装边界来看，方形法兰的外轮廓尺寸控制得比较紧凑，四个安装孔的中心距按照常用的紧固件规格做了匹配，适配常规的内六角螺栓安装，螺栓孔的直径留了合理的装配间隙，

　　允许对接部件存在小范围的位置偏差，降低对接部件的加工精度要求，控制整体加工成本。法兰的底面是平整的安装贴合面，加工时保证了足够的平面度，和对接基座贴合时不会出现缝隙，避免连接后出现松动。在实际选型应用中，这类结构可以用在小型液压泵站的油路块对接位置，也可以用在气动管路的分支转接处，还能作为小型减速电机的输出端连接座，搭配不同的密封件就能适配气压、液压、低压输水等不同的介质工况。设计时特意将凸台的过渡位置做了圆角处理，避免应力集中，在长期受振动、压力冲击的工况下，不会在凸台和法兰的连接位置出现开裂问题；四个安装孔的周边也做了小的沉台结构，螺栓拧紧后螺栓头不会突出法兰表面，能进一步压缩整体安装所需的空间，适配紧凑化的设备设计需求。

　　相比一体铸造成型的同类型零件，这个结构的壁厚设计均匀，不管是采用机加工还是注塑、铸造成型，都不会出现壁厚不均导致的变形问题，成型后零件的尺寸稳定性更好，不需要做太多的后续校正工序。在做三维建模过程中，这类零件的建模逻辑也具备很强的通用性，先绘制方形法兰的基础轮廓，拉伸得到法兰基体，再在中心位置绘制阶梯凸台的截面轮廓做拉伸增料，之后切除中心的贯通通孔，最后在四个角位切除安装孔、添加过渡圆角即可，整个建模过程不需要复杂的曲面操作，特征顺序清晰，后续修改尺寸时只需要调整对应草图的参数，就能快速衍生出不同通径、不同安装孔距的同系列连接件，能大幅提高同系列零件的设计效率。实际生产中，这类零件如果采用金属材质加工，可以选用45号钢或者铝合金，45号钢材质的零件强度更高，适合高压、有冲击的工况，铝合金材质的零件重量更轻，适合对设备重量有要求的移动类设备场景；如果采用工程塑料材质，则可以用在有耐腐蚀需求的化工管路接驳场景，适配不同的行业使用需求。
