0.5mm间距2.0mm高度前插后翻FPC连接器

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1191019
  • 0.5mm间距2.0mm高度前插后翻FPC连接器
  • 0.5mm间距2.0mm高度前插后翻FPC连接器
  • 0.5mm间距2.0mm高度前插后翻FPC连接器
  • 0.5mm间距2.0mm高度前插后翻FPC连接器
  • 0.5mm间距2.0mm高度前插后翻FPC连接器

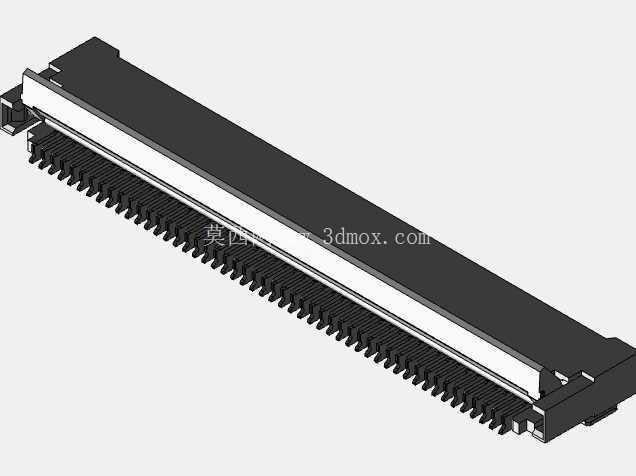

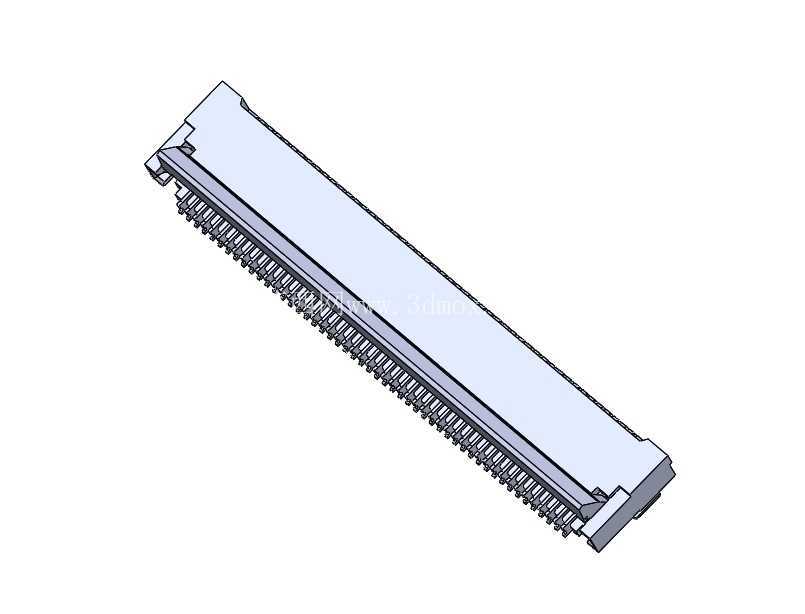

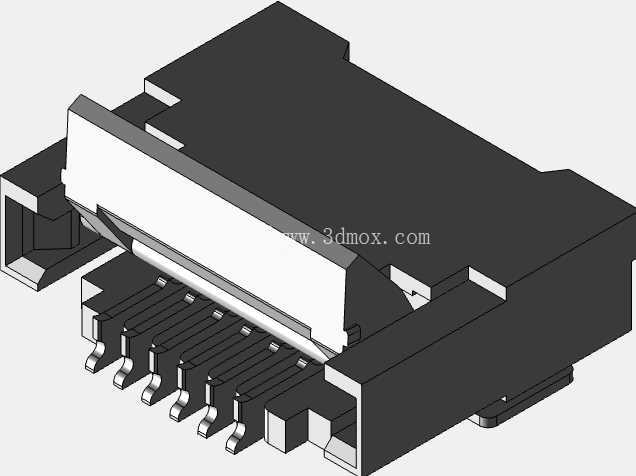

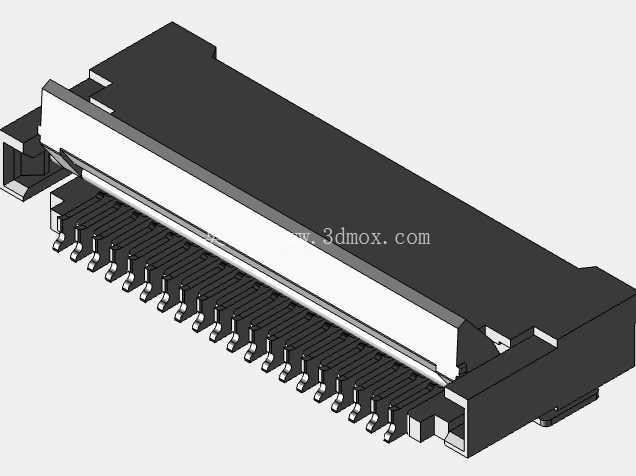

  结构上采用前插后翻式锁止设计,实际装配时操作人员可以从连接器前端将FPC排线平行插入接口,到位后翻下上方的锁止压条即可完成排线固定,相比翻盖式结构,这种前插后翻的结构在装配时不需要预留压条翻开的上方操作空间,在板卡布局极度紧凑的场景下,能有效降低装配操作的空间要求,同时锁止压条与排线接触面的防滑压纹设计,能在设备受到常规振动冲击时避免排线松脱,保证接触可靠性。接触端子采用镀金处理,降低接触电阻的同时提升抗腐蚀能力,在常规温湿度工况下能长期保持稳定的信号传输性能,不会因为端子氧化导致信号丢包、接触不良等问题。在消费电子、小型工控板卡、便携医疗检测设备的板级电路设计场景中,FPC连接器承担着柔性排线与刚性PCB之间的信号、微电流传输衔接作用,是高密度布线场景下不可缺少的板级互连部件。这款连接器采用0.5mm的接触间距设计,适配当前主流高密度FPC排线的引脚排布,整体安装后的板上高度控制在2.0mm,能够满足超薄型设备内部的堆叠空间要求,不会因为接插件高度过高挤占其他元器件的布局空间,也不会导致设备整体厚度超标。

  从安装边界来看,这款连接器采用表面贴装设计,焊盘分布在连接器本体两侧的底部,焊接时不需要在PCB上开设贯通的安装孔,不会破坏PCB背面的布线层,能提升PCB板的布线利用率;本体长度根据适配引脚数不同对应不同的尺寸,建模时严格按照实际安装尺寸绘制了焊盘对位标识、定位柱结构,结构设计人员在进行板卡布局时,可以直接调用模型完成干涉检查,不需要反复核对安装尺寸。在实际选型应用中,这类连接器常被用在智能手机内部主板与显示模组、摄像头模组的柔性排线连接,笔记本电脑的触控板、键盘与主板的信号连接,以及小型手持检测设备的传感器排线转接场景,相比线对板连接器,FPC连接器能实现更薄的连接厚度,同时柔性排线本身可以弯折布线,能适配设备内部不规则的空间走向。

  设计这款连接器三维模型时,重点还原了锁止压条的活动行程、端子的接触角度、本体的安装定位特征,模型中保留了实际生产中需要的拔模斜度、圆角过渡特征,没有做过度的简化处理,结构工程师在进行整机堆叠设计时,可以直接通过模型检查连接器与周边元器件的安全间隙,确认排线插入后的弯折半径是否在FPC排线的允许范围内,避免出现装配干涉、排线弯折过度导致断裂的问题。同时模型中明确标注了连接器的安装高度、焊盘位置尺寸、锁止状态下的整体外轮廓,能帮助PCB设计人员准确完成封装绘制,减少打样后出现封装不匹配的问题。

  在可靠性设计层面,这款连接器的锁止结构设置了到位卡扣,压条翻下锁止时会有明确的到位反馈,避免操作人员装配时没有压到位导致排线松脱;端子的接触部位采用双触点设计,即使单个触点存在微小的装配偏差,另一个触点也能保证有效接触,提升连接的冗余可靠性。对于需要不同引脚数的应用场景,这类连接器的本体截面尺寸是统一的,只需要根据引脚数量调整本体长度即可,建模时的参数化特征也方便设计人员快速调整生成对应引脚数的连接器模型,适配不同的排线连接需求。
