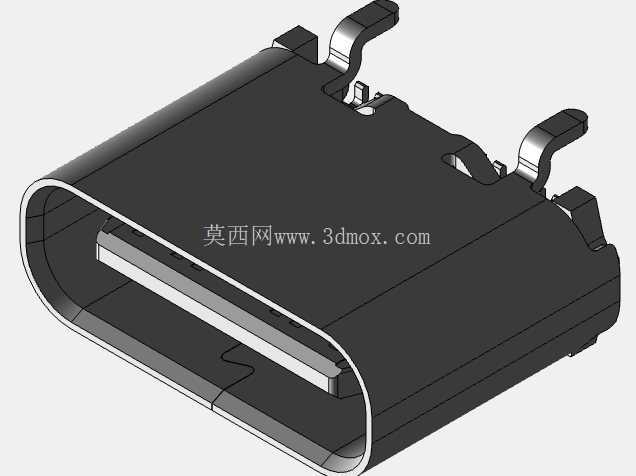

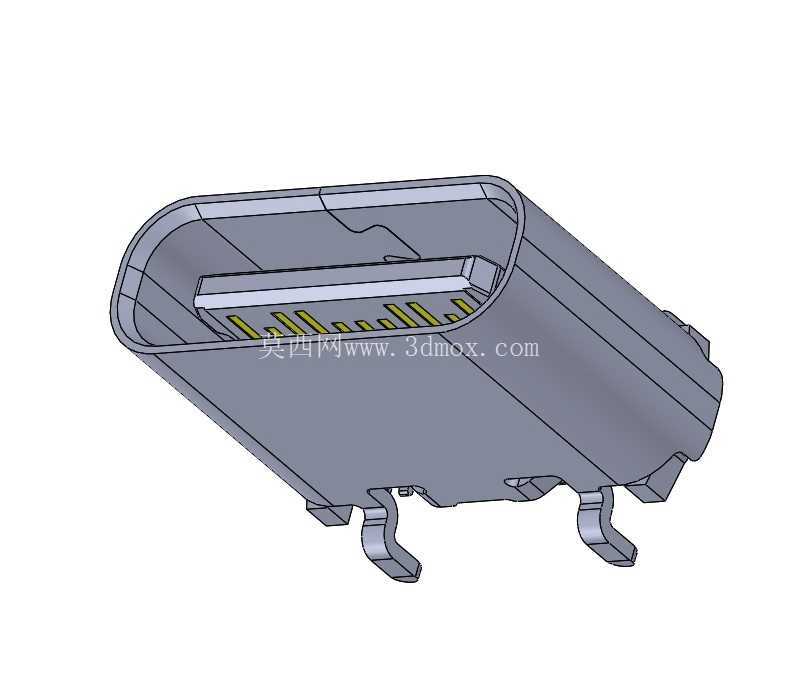

垂直贴片式24针Type-C母座结构设计

这款垂直型24针USB Type-C母座，是当前消费电子、工业便携设备、智能硬件领域应用极广的板端连接部件，日常接触的快充手机、平板、便携储能设备、工业手持终端、车载智能模块上，都能见到同结构连接件的身影。区别于卧式贴片的同规格母座，垂直安装的结构形式能让设备侧方的插拔受力方向垂直于PCB板面，在需要侧插接口、追求设备整机厚度控制的场景里，这类结构能大幅压缩接口在PCB板面的横向占用空间，给板上其他元器件留出更多布局余量。

从功能特性上看，24pin的满针配置覆盖了USB3.2高速数据传输、PD快充大电流导通、音频视频信号输出的全部引脚定义，支持正反盲插的结构特性从根本上规避了传统USB接口插反损坏针脚的问题，适配最高100W的功率传输能力，能满足多数便携设备的快速充电需求，同时保留的高速差分引脚可实现10Gbps级别的数据传输，兼顾充电与高速通讯的双重需求。母座内部的针脚采用错位排布设计，电源引脚比信号引脚更长，插拔过程中电源触点先接通、后断开，能有效避免热插拔时的信号浪涌损坏后端电路，金属外壳的全包结构一方面提供插拔时的结构强度支撑，另一方面形成完整的电磁屏蔽腔体，减少高速信号传输时的外界电磁干扰，也避免自身信号向外辐射影响板上其他射频部件。

设计层面上，这款母座的结构充分考虑了SMT回流焊的工艺要求，底部两个固定插脚先插入PCB对应的定位孔完成预固定，焊盘与针脚的共面度控制在0.1mm以内，保证过回流焊时所有引脚都能可靠上锡，不会出现虚焊、连锡的工艺问题。外壳的拉伸圆角做了0.2mm的工艺处理，避免冲压加工时出现应力开裂，插口内部的胶芯采用耐高温的工程塑料材质，能承受260摄氏度的回流焊高温不变形，针脚的镀金层厚度满足至少10000次插拔的耐磨要求，长期使用不会出现接触电阻变大、充电发热的问题。插口边缘做了导向倒角，公头插入时能自动导正位置，哪怕有一定的对位偏差也能顺利插入，不会出现硬插顶坏针脚的情况。

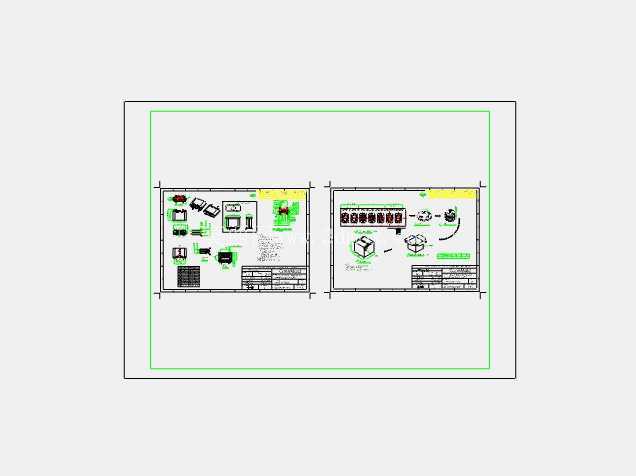

安装边界方面，这款垂直母座在PCB上的占用投影宽度仅7.4mm，高度方向从板面到插口顶端的尺寸为3.6mm，板上布局时只需要在插口对应位置预留0.8mm的插接口开孔，两个固定插脚的孔位间距为6.4mm，信号引脚的焊盘按照标准0.5mm间距排布，能直接适配通用的Type-C母座封装库，不需要额外做封装修改。插拔受力方向上，垂直结构能将公头插拔的外力通过两个固定插脚直接传递到PCB基材上，不会像卧式母座那样将受力集中在表面贴装的信号引脚上，抗外力拉扯的能力更强，在经常需要插拔的工业设备、公共充电设备场景里，这种结构的使用寿命比卧式结构高出30%以上。设计时还在母座金属外壳两侧预留了接地焊盘，焊接后直接连通PCB的接地层，进一步强化屏蔽效果的同时，也能将插拔产生的静电直接导到地线上，避免静电击穿后端的控制芯片。
