屋面排水沟作业安全行走支架结构

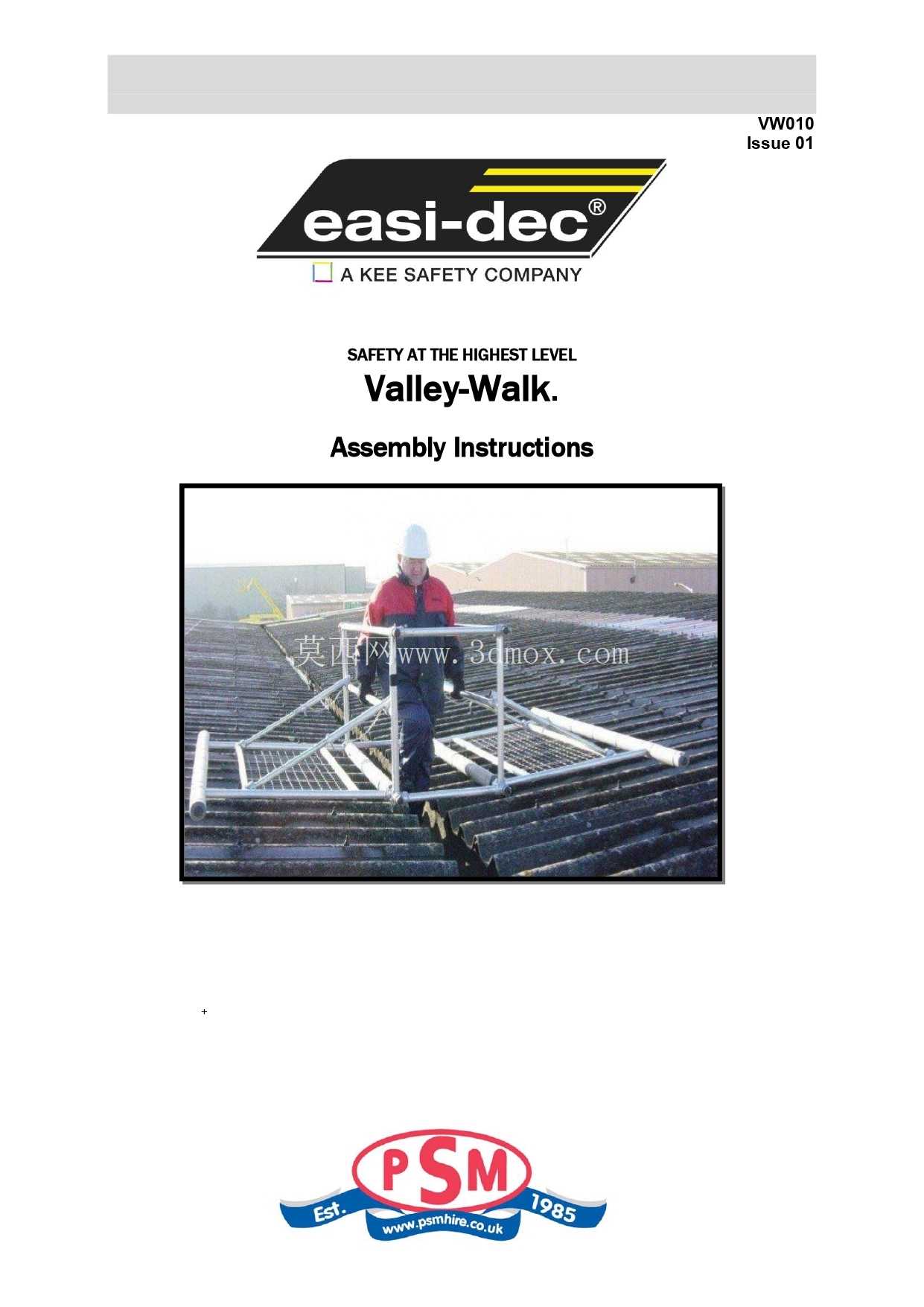

在民用与工业建筑的屋面运维场景中，天沟、排水沟的定期清淤、检修作业长期存在安全痛点：常规屋面瓦面、彩钢瓦面摩擦力不足，作业人员直接行走易出现滑坠风险，尤其在坡屋面的山谷汇水区域，排水沟两侧的屋面坡度叠加湿滑工况，作业时的重心控制难度极大，传统的安全带挂点往往难以覆盖整条排水沟的作业范围，频繁移位挂设安全绳不仅拖慢作业效率，还存在挂点脱落的安全隐患。这款行走支架正是针对这类场景开发的作业承载结构，整体采用框架式镂空设计，主体受力杆件采用矩形截面型材焊接成型，两端设置横向防滑支撑梁，作业时整段支架跨搭在排水沟两侧的屋面上，支撑梁底部贴合屋面轮廓，将人员行走的载荷均匀分散到两侧屋面结构上，避免局部载荷集中压损屋面瓦或防水层。

从功能设计上看，支架中部预留了对应排水沟宽度的镂空作业区，作业人员站在支架两侧的行走踏板上即可直接对下方排水沟内的落叶、淤积泥沙进行清理，无需反复调整站位；两侧设置的防护栏采用横杆加斜撑的结构，高度符合高空作业临边防护的受力要求，人员在作业过程中可随时抓扶护栏调整重心，即使在坡面倾斜状态下也能保持稳定的作业姿态。不同于传统的固定式屋面检修通道，这款支架采用分段模块化设计，单段长度适配常规屋面排水沟的单段检修区间，作业人员可根据清淤进度逐段移位支架，移位时仅需两人配合抬动支撑梁即可完成转移，无需在屋面打设固定螺栓，不会破坏原有屋面的防水结构。

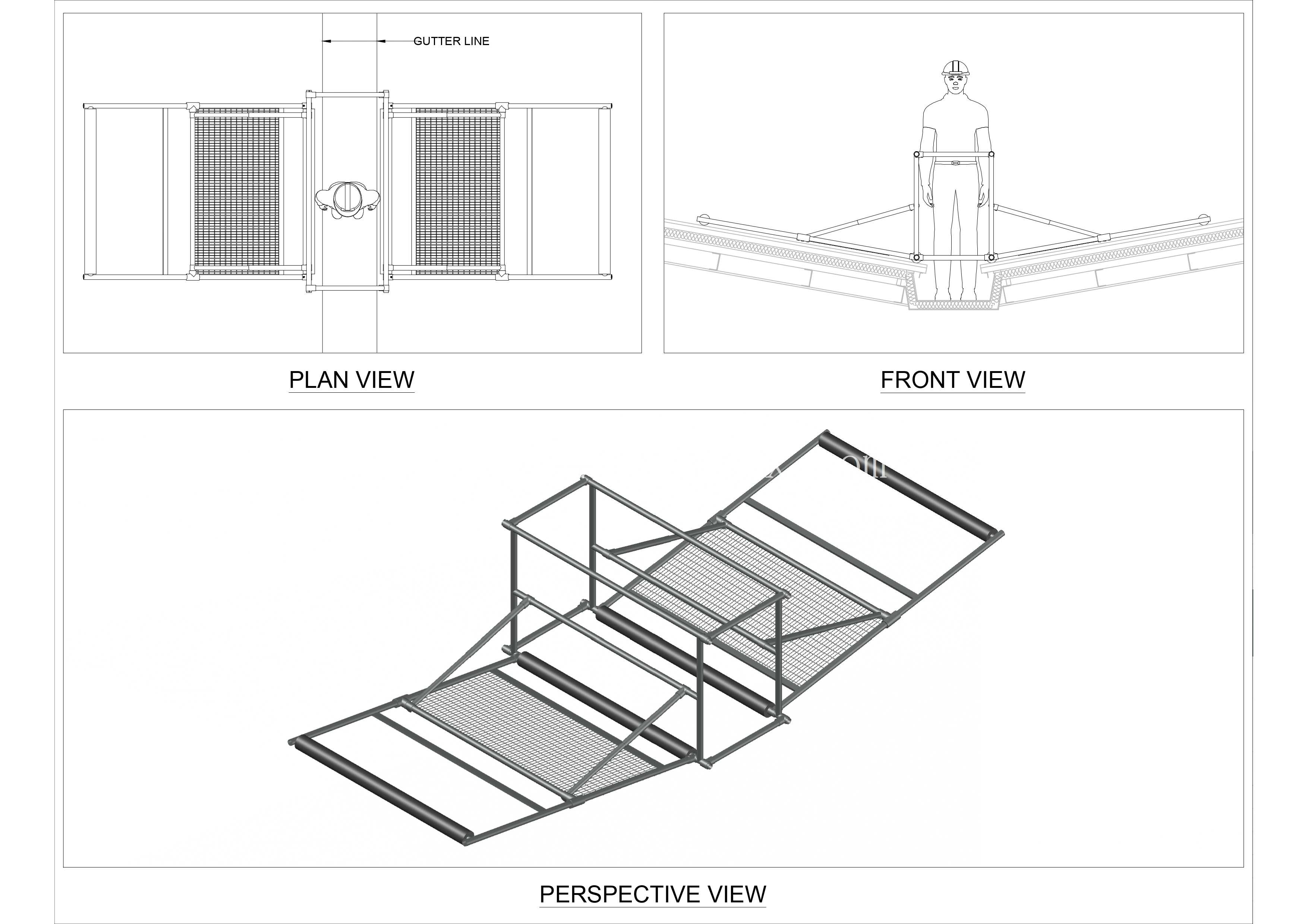

设计过程中重点考量了坡屋面的适配性，支架底部的支撑梁可根据屋面坡度调整贴合角度，两端的支撑段长度经过载荷验算，即使在30度以内的坡屋面上放置，支架整体的抗滑移系数也能满足双人同时作业的载荷要求；行走踏板表面采用防滑纹路设计，即使在雨天作业、鞋底沾有泥水的情况下，也能提供足够的摩擦力避免打滑。支架整体的外轮廓宽度控制在1.2米以内，长度为2.4米，这个尺寸边界既保证了单段支架可覆盖2米左右的排水沟作业区间，又能适应多数建筑屋面的检修通道运输要求，可通过常规的屋面检修口顺利搬运至作业面，无需额外吊装设备。

结构受力层面，所有焊接节点均采用满焊工艺，护栏与主框架的连接位置增设了三角加强筋，避免人员倚靠时出现节点变形；主框架的型材壁厚经过载荷校核，可承受总重量不超过200kg的作业载荷，满足单人携带清淤工具作业的承重需求。在实际使用中，这类支架不仅可用于屋面排水沟的清洁作业，也可适配屋面避雷带检修、光伏板边缘维护等需要在坡面临边区域长时间停留的作业场景，相比传统的高处作业吊篮，其无需设置屋面配重支架，安装移位更加灵活，也不会对屋面檐口造成额外载荷；相比直接铺设的临时走道板，其自带防护栏结构，安全冗余度更高，可有效降低坡屋面作业的高处坠落风险。

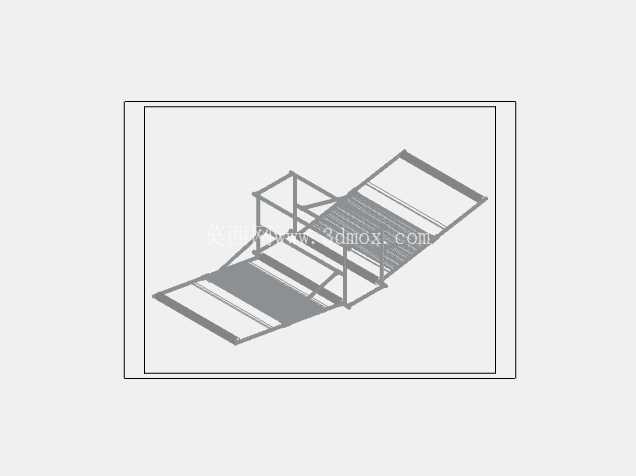

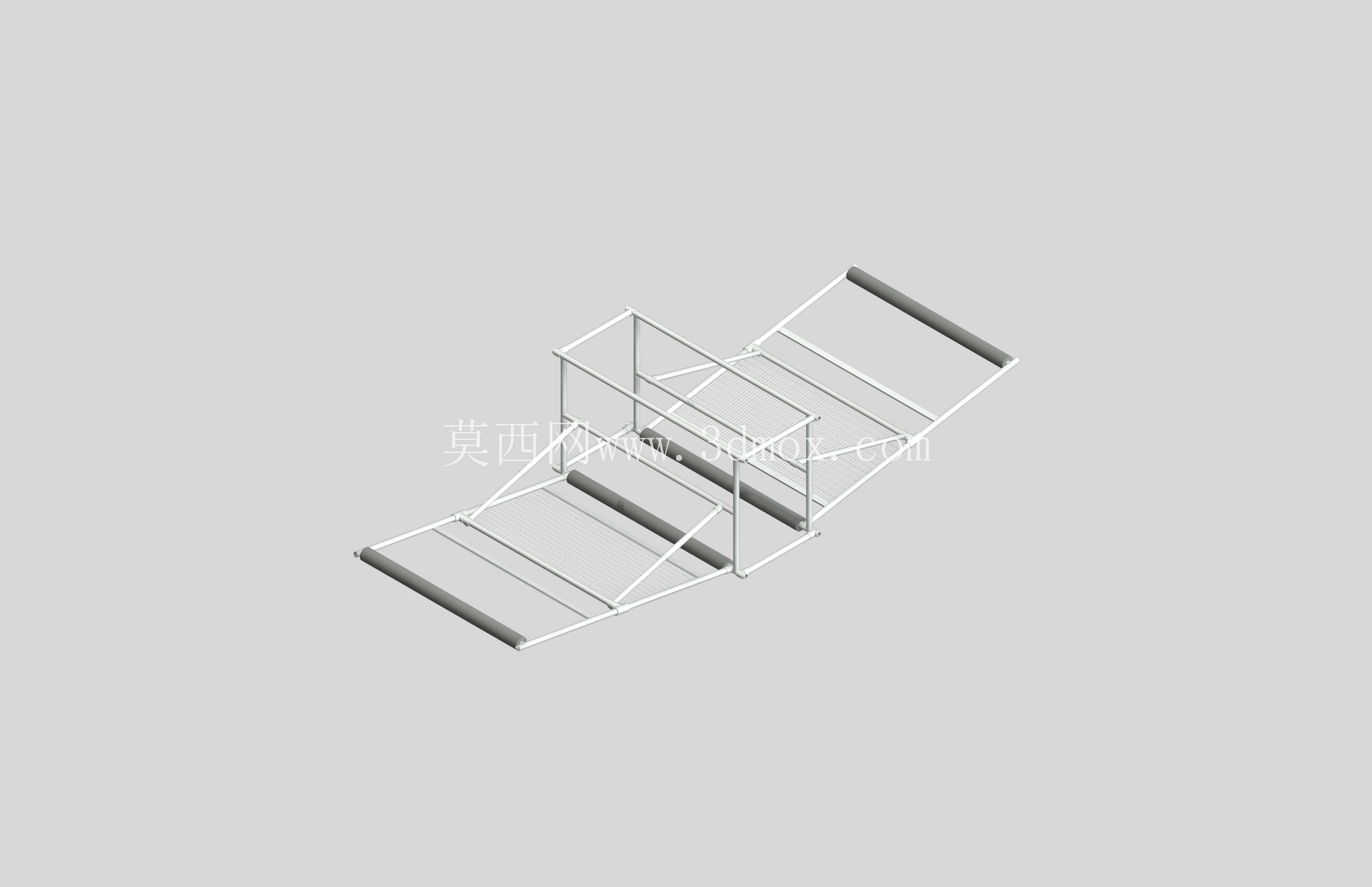

建模过程中对支架的装配间隙进行了优化，所有杆件的连接位置均预留了焊接工艺余量，实际生产时可直接根据三维模型下料焊接，无需二次调整尺寸；踏板与主框架的连接采用可拆卸式设计，若局部踏板出现磨损可单独更换，降低后期运维成本。针对不同宽度的排水沟场景，模型中预留了参数化调整接口，可通过调整中部镂空段的宽度适配不同尺寸的屋面排水沟，两侧支撑梁的长度也可根据屋面材质的承载力进行对应调整，比如在彩钢瓦屋面使用时可适当加长支撑梁，进一步降低单位面积的屋面载荷，避免压损彩钢瓦的波峰结构。
