中庭玻璃更换用猫头脚手架作业装置

在大型商业综合体、会展场馆这类带有弯曲中庭屋顶的建筑运维场景中，曲面玻璃面板的更换一直是高空作业的难点——常规满堂脚手架搭设周期长、对中庭地面占用大，高空作业车受中庭层高和曲面结构限制无法抵达作业面，传统吊篮无法适配弯曲屋面的弧度变化，作业时容易出现晃动、贴合度不足的问题，既影响作业效率也存在安全隐患。这套猫头脚手架作业单元，正是针对这类曲面中庭屋顶的面板更换作业开发的专用作业承载装置。

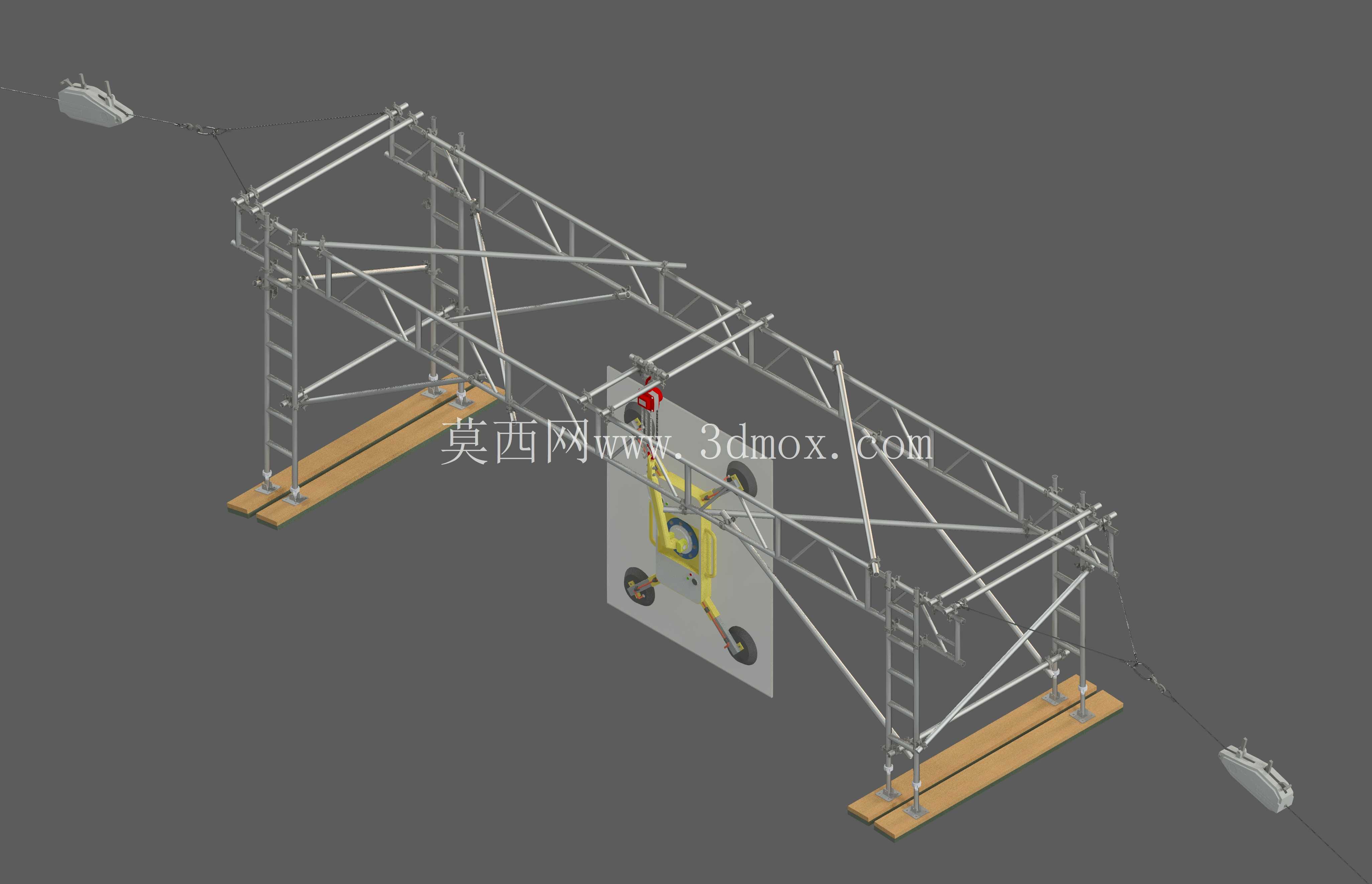

从结构设计逻辑来看，整套装置采用桁架式主承载框架，主体杆件采用标准脚手架钢管规格，通过十字扣件、旋转扣件完成节点连接，既保证了框架整体的抗扭、抗弯刚度，也能在现场根据屋面实际曲率做局部杆件的角度微调，适配不同弧度的弯曲屋面工况。框架两端设置了带木质脚手板的作业站位平台，平台边缘设置了符合高空作业规范的挡脚板与防护栏杆预留接口，作业人员可在两端平台完成工具放置、玻璃面板临时固定、密封胶施工等操作。

装置中部设置的猫头起重机构是整套设备的核心功能部件，该机构通过竖向固定板与主桁架框架刚性连接，配备带自锁功能的滑轮组与手动卷扬结构，可实现玻璃面板从地面到作业面的垂直提升，同时起重机构带有横向微调滑轨，能在小范围内调整面板的安装位置，避免人工托举面板时出现的对位偏差，降低曲面玻璃安装时的磕碰风险。整套装置的两端设置了缆风绳连接点，作业时可将缆风绳固定在屋面两侧的结构锚点上，抵消作业过程中的水平风荷载与人员操作产生的水平力，保证框架整体稳定性。

从安装边界来看，整套脚手架单元的跨度可根据中庭单块玻璃的排布间距调整，常规适配跨度在6米到12米之间，框架整体宽度控制在1.2米，可在弯曲屋面的龙骨间隙内完成架设，不需要对原有屋面结构做打孔、焊接等破坏性处理，所有连接节点均采用可拆卸的扣件结构，安装时仅需要常规脚手架扳手即可完成组装，单组单元的组装时间可控制在2小时以内，作业完成后可快速拆解转运，不会对中庭的正常运营造成长时间影响。

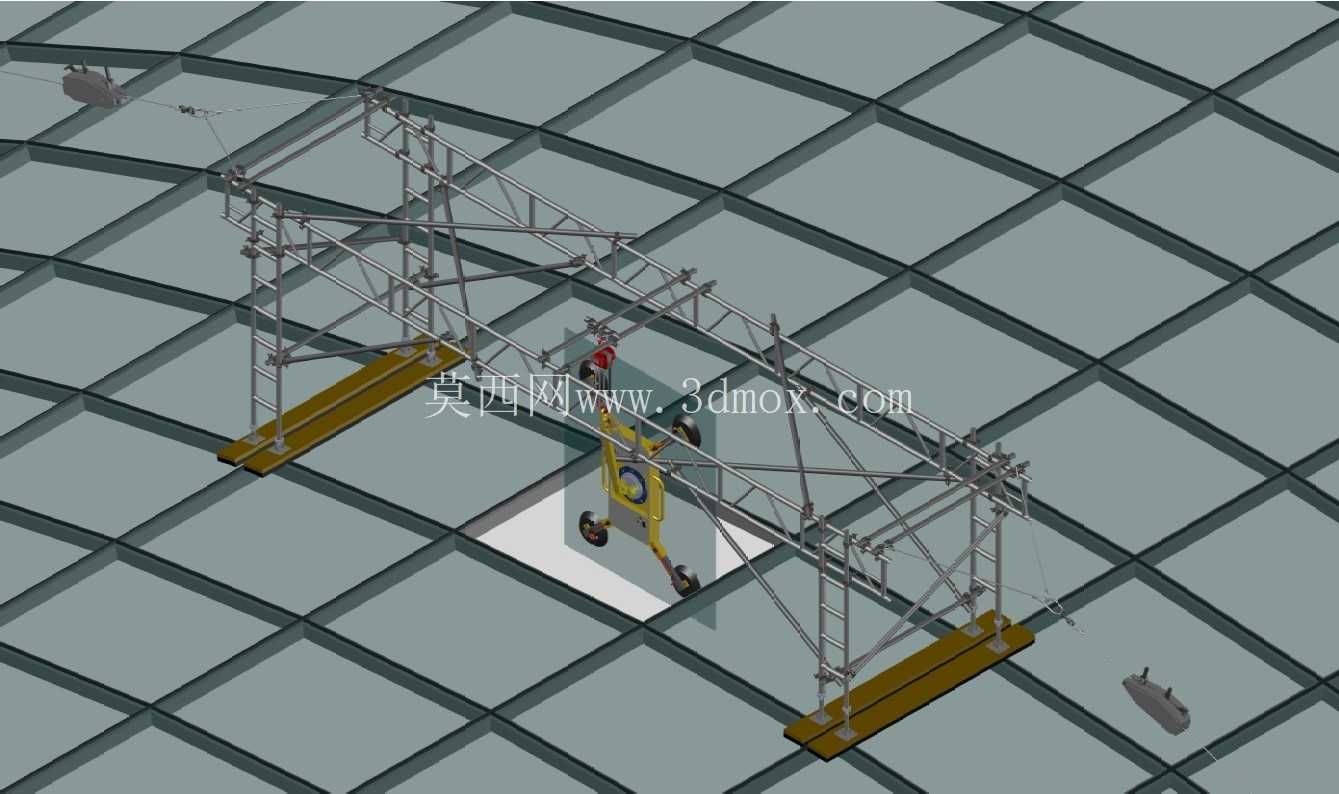

在实际作业流程中，作业人员可先在屋面完成桁架单元的拼接，将猫头起重机构安装到位后，通过缆风绳调整框架的水平度与位置，使中部作业区域对准需要更换的玻璃面板位置，随后通过起重机构将新面板提升至作业高度，作业人员在两侧平台上完成旧面板拆除、新面板就位、密封固定等全流程操作，不需要在屋面其他位置额外设置锚点，也不会对相邻的完好玻璃面板造成挤压损伤。考虑到曲面屋面的坡度变化，框架底部的支撑脚设置了可调节高度的螺杆结构，可根据屋面龙骨的高度差调整单脚支撑高度，保证整个框架始终处于水平受力状态，避免出现局部杆件应力集中的问题。脚手板采用防滑木质板材，通过铁丝与框架横杆绑定，即使在雨天作业也能保证足够的摩擦力，降低人员滑倒的风险。

不同于通用脚手架的通用性设计，这套装置的所有杆件排布都围绕玻璃更换的作业流程优化：中部预留的起重操作空间刚好适配常规中庭玻璃的单块尺寸，两侧平台的宽度满足两名作业人员同时操作的站位需求，框架的整体重量控制在人工可搬运的范围内，不需要借助大型吊装设备即可完成屋面转运，对于层高较高、大型设备无法进入的中庭场景，这套装置的适配性远高于常规高空作业设备。在结构受力校核上，主桁架的上下弦杆采用连续杆件设计，腹杆采用三角排布形式，可承受单侧作业平台2kN/㎡的施工荷载，满足同时承载两名作业人员加工具、玻璃面板的载荷要求，节点处的扣件抗滑力按照施工规范要求做了冗余设计，即使出现局部载荷偏载的情况也不会出现节点滑脱的问题。
