IP68级防水TypeC板端连接插座结构

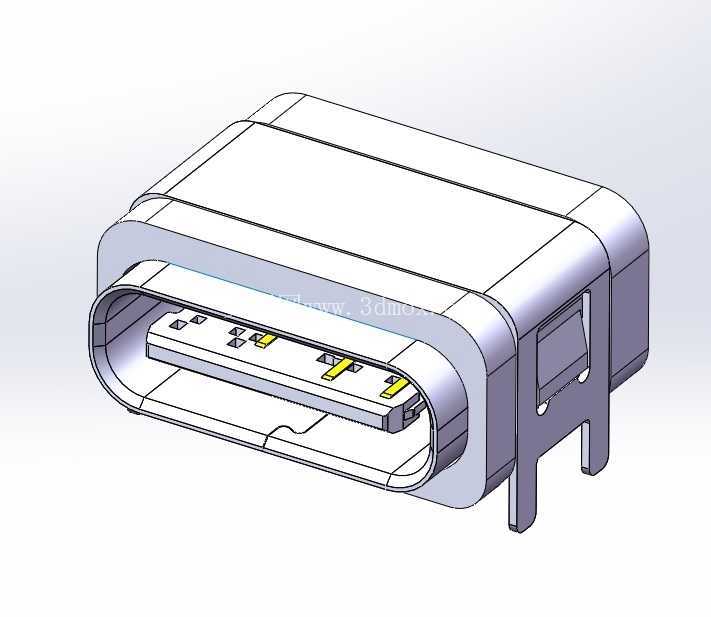

　　在户外手持终端、工业检测设备、水下作业装备这类需要应对潮湿、淋水甚至短时浸水场景的电子设备里，接口的密封性能一直是结构设计的核心难点，这款IP68等级的防水USB Type C插座，就是针对这类严苛使用场景开发的板端连接部件。不同于消费类电子常用的普通Type C插座，这款产品从结构设计阶段就把密封可靠性放在首位，接口外圈的密封胶圈采用嵌入式安装结构，装配后胶圈与设备壳体的安装面形成过盈配合，能在1.5米水深静置30分钟的工况下完全阻挡水分侵入设备内部，同时可以抵御日常使用中的汗液、腐蚀性气体、粉尘的侵蚀，适配户外通讯设备、工业扫码枪、车载外接接口、防水型消费电子等多种产品的结构设计需求。

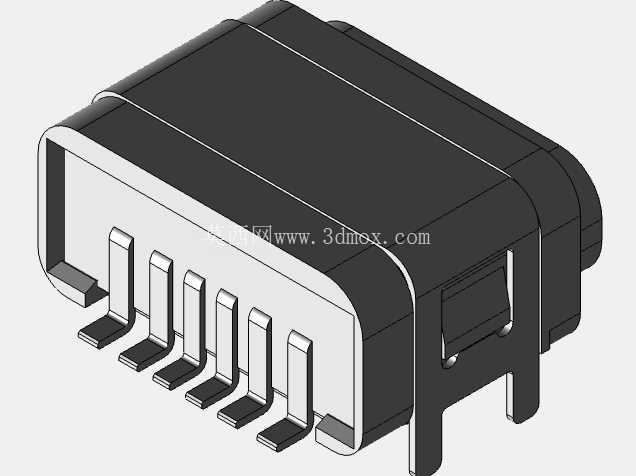

　　从实际安装边界来看，这款插座采用卧式板端贴装设计，底部的两个定位插脚先穿过PCB板的定位孔完成预固定，再通过回流焊完成引脚与焊盘的电气连接，整体安装后的外露高度控制在4.2mm以内，不会过度占用设备内部的堆叠空间，接口的插拔导向段做了0.3mm的导入倒角，即使在盲插或者戴薄手套操作的场景下，也能顺利完成公头对位，避免插歪导致的接口内部弹片变形。内部结构设计上，这款插座的24个信号弹片采用高弹性铜合金基材，表面做了镀金处理，既保证了大电流传输时的接触可靠性，支持最高5A的电流传输与USB3.2速率的信号传输，也能在10000次插拔循环后依然保持稳定的接触压力，不会出现接触不良、信号断连的问题。

　　插座的金属外壳采用一体冲压折弯成型工艺，外壳接缝处做了激光点焊密封，避免水分从壳体拼接缝隙渗入，尾部与线材或者PCB衔接的位置做了台阶式密封结构，灌封密封胶后可以实现壳体内部与外部的完全隔绝，相比普通Type C插座靠外壳缝隙做简单防尘的结构，密封可靠性提升了数个等级。在做整机结构匹配的时候，需要注意设备壳体上的开孔尺寸要与插座外圈的密封胶圈做0.1-0.2mm的过盈配合，安装时要保证胶圈受压均匀，不能出现局部翘边、压合不到位的情况，否则会直接影响整体防水性能；插座的焊接引脚焊盘需要按照推荐的封装尺寸绘制，避免焊盘过大导致回流焊时出现连锡、虚焊的问题，定位插脚的安装孔需要做金属化处理，既可以提升插座与PCB板的固定强度，也能在设备跌落时分散冲击力，避免引脚受外力断裂。

　　很多工程师在选型防水接口时容易忽略插座本身的耐温性能，这款插座的绝缘基座采用耐高温LCP材料，可以承受260摄氏度的回流焊高温，焊接过程中不会出现基座变形、弹片移位的问题，适配常规SMT贴片加工工艺，不需要额外调整产线的焊接参数。在实际设备测试环节，这款插座在做完IP68浸水测试后，接口内部的绝缘电阻依然能保持在100MΩ以上，不会出现短路、信号衰减的问题，在-40摄氏度到85摄氏度的高低温循环测试中，密封胶圈依然能保持足够的弹性，不会因为低温变硬、高温老化导致密封失效。对于需要做小型化防水设备的结构工程师来说，这款插座的尺寸兼容性很强，可以直接替换同封装的普通非防水Type C插座，不需要大幅修改PCB的布局与壳体的结构，就能快速完成产品的防水性能升级，缩短产品的开发周期。另外插座两侧的固定焊盘做了加大设计，焊接后与PCB板的结合强度更高，在公头反复插拔的过程中，不会出现插座被拔脱、焊盘脱落的问题，适配工业场景下高频次插拔的使用需求。
