立式垃圾压缩挤压支撑构件

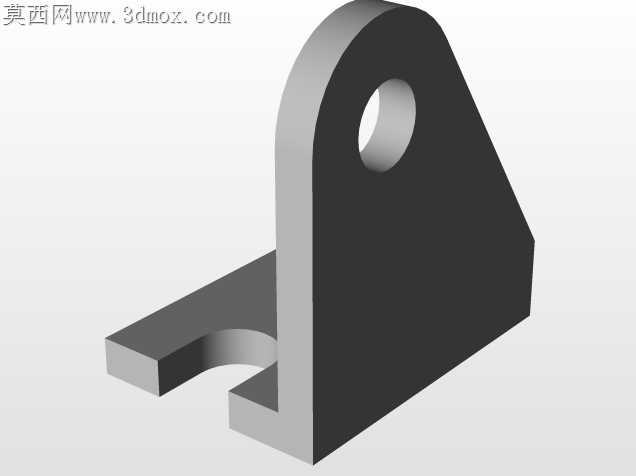

立式垃圾压榨设备的核心受力支撑件，在实际加工适配过程中最先要解决的是厚板折弯处的应力集中隐患，常规直角折弯在长期交变挤压载荷下，折弯圆角处极易萌生疲劳裂纹，尤其是垃圾压榨过程中载荷并非均匀静载，混入的硬质杂物会带来瞬时冲击载荷，折弯处的内R角取值不能照搬通用钣金手册的标准值，要结合板材厚度做1.2倍板厚的圆角过渡，同时在折弯内侧预留0.2mm的应力释放凹槽，避免冲压成型时材料堆积导致的局部强度下降。底部的U型卡槽是和压榨机底座导轨配合的定位结构，加工时不能只追求尺寸公差的严丝合缝，要考虑现场工况下垃圾渗滤液的腐蚀问题，卡槽的配合间隙要比普通滑动配合大0.15mm，同时在卡槽非配合面做15度的排水斜角，避免渗滤液积存在缝隙内造成锈蚀卡滞，卡槽边缘的倒角不能做成常规的45度直倒角，要做成R3的圆弧过渡，减少垃圾碎屑在边角处的卡塞，日常清理时高压水枪就能直接冲净残留杂物。上部的铰接孔是和压榨油缸活塞杆端连接的关键部位，孔的圆柱度公差要控制在0.02mm以内，孔端面和孔轴线的垂直度误差不能超过0.03mm，否则油缸工作时会产生侧向偏载，不仅会加速活塞杆密封件的磨损，长期偏载还会导致活塞杆弯曲变形。孔的内表面不能做过于光滑的抛光处理，要保留Ra1.6的粗糙度，保证润滑脂能附着在孔壁和销轴之间，减少铰接转动时的干摩擦磨损，同时在孔的上端面加工一个宽2mm深1mm的环形油槽，不用额外加装注油嘴，日常维护时直接在铰接处涂抹润滑脂就能顺着油槽均匀分布到整个配合面。立板和底板的连接焊缝不能采用连续满焊，满焊会带来较大的焊接变形，后续校形会破坏板材的内部应力平衡，要采用分段交错焊接的方式，每段焊缝长度40mm，段间距60mm，焊接时从立板两侧交替施焊，控制焊接热输入量，减少焊接变形的同时，焊缝之间的间隙还能排出渗入结合面的渗滤液，避免缝隙腐蚀。立板侧面的三角形加强结构不是等厚度设计，靠近铰接孔的位置厚度比靠近底板的位置薄2mm，因为载荷传递路径上越靠近铰接点的位置应力分布越均匀，靠近底板的位置要承受更大的弯矩，加厚处理能让整个构件的应力分布更均衡，不会出现局部应力过高的薄弱点，同时还能减少不必要的材料消耗，降低构件整体重量。表面喷涂处理时，U型卡槽的配合面和铰接孔内表面要做遮蔽处理，不能让喷涂层进入配合面，否则会导致装配间隙变小，铰接转动卡滞，非配合面的喷涂层厚度要控制在80-120μm，喷涂前做磷化打底处理，提升涂层在潮湿腐蚀环境下的附着力，避免长期接触垃圾渗滤液出现涂层鼓包脱落的问题。
