卧式可膨胀液体输送储水罐体结构设计

　　在工业流体输送、厂区临时供水、中小型生产环节的流体缓存场景中，卧式储液容器的选型一直需要兼顾安装便捷性、容积利用率与运行稳定性，这款可膨胀结构的液体输送水箱，正是针对这类场景的实际需求完成的结构设计。从现场安装的边界条件来看，这类卧式罐体不需要过高的垂直安装空间，对于层高受限的车间、户外临时布设的作业点适配性更强，整体采用鞍式支撑结构，底部支撑座分段设计，既可以分散罐体满液状态下的载荷，避免局部应力集中导致的罐体变形，也能适配存在小幅平整度误差的安装基面，不需要额外做大面积的基础浇筑，大幅降低现场安装的施工成本。

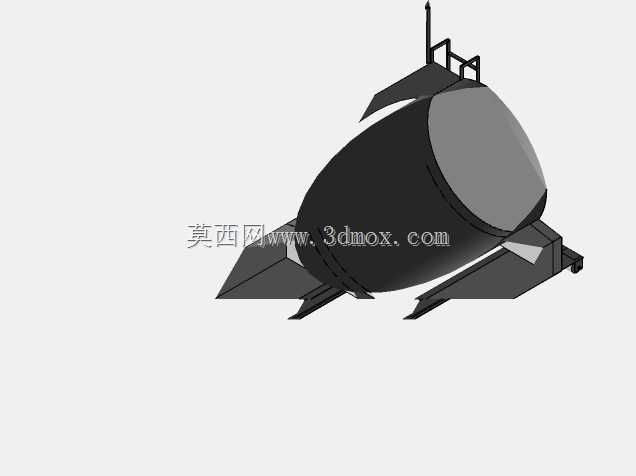

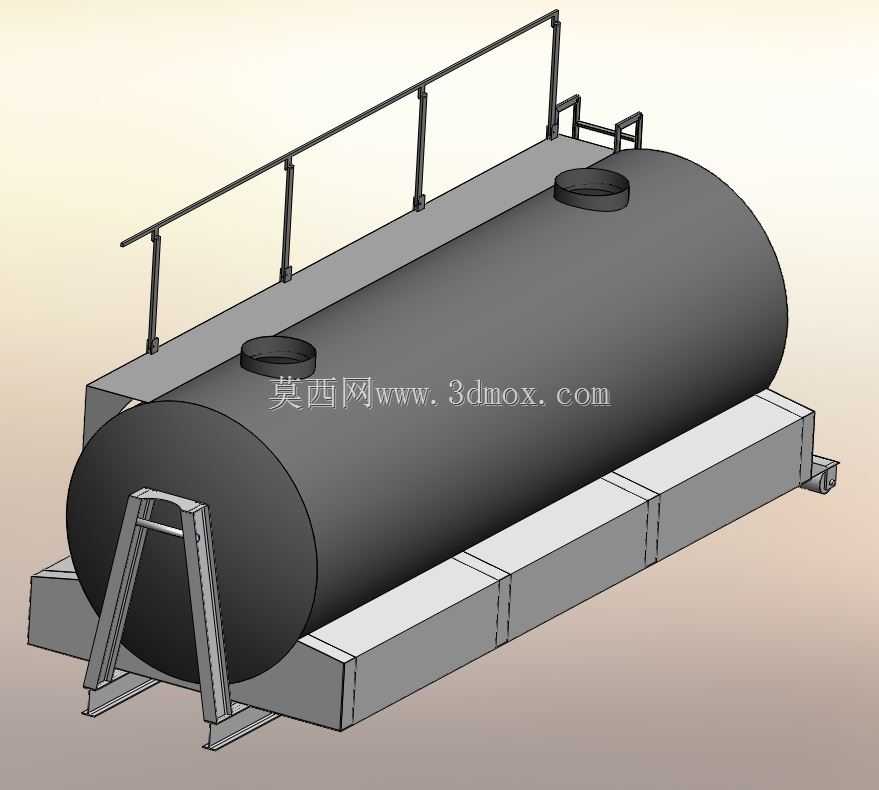

　　罐体本身采用圆筒形卧式结构，两端采用标准椭圆封头，这种结构形式在承压状态下的应力分布更均匀，相比方形储液箱，在同等壁厚、同等容积的条件下能承受更高的内部静压，适配带压输送的流体工况。罐体顶部设置两个检修与接口工位，一个作为补液、排气的主接口，另一个可根据实际使用需求接入液位检测元件、溢流管路或者膨胀补偿管路，匹配可膨胀的功能设计——当输送的液体存在温度变化导致体积胀缩时，罐体配套的膨胀结构可以自动补偿容积变化，避免管路系统出现超压或者负压吸瘪的问题，不需要额外在管路上单独加装大型膨胀节，简化整个流体输送系统的管路布局。

　　设计过程中首先核算了罐体的长径比，将长径比控制在3:1左右，这个比例下卧式罐体的重心高度更低，满液状态下的抗倾覆稳定性更好，同时兼顾内部液体的流动阻力，在液体进出过程中不会出现过大的液面波动，保障输送泵的入口压力稳定。顶部的防护栏杆采用分段式焊接结构，围绕罐体顶部的操作区域布设，栏杆高度符合工业操作平台的安全规范，人员在顶部进行检修、阀门操作时不需要额外搭设临时防护架，操作端设置的小型踏步平台直接与支撑座连接，不需要额外做平台基础，日常巡检时可以直接踏步到达操作位。

　　罐体端部设置的支撑梯架直接贴合封头曲面，梯架的支脚与底部支撑座采用螺栓连接，不需要在罐体封头上额外焊接支架，避免焊接应力对封头承压性能的影响，后期维护时也可以快速拆卸。底部的支撑座采用型钢焊接的箱型梁结构，沿罐体轴向分三段布置，每段支撑座与罐体接触的位置设置弧形托板，托板与罐体外壁的贴合弧度完全匹配，接触面积达到罐体周长的1/6，确保罐体载荷均匀传递到支撑梁上，不会出现局部线接触导致的外壁压痕或者应力腐蚀隐患。

　　从实际使用的功能适配来看，这款水箱既可以作为生产循环水系统的缓存水箱，也可以作为中小型流体输送系统的中间储液单元，可膨胀的结构设计让它可以适配0-60摄氏度区间的液体温度变化，当液体温度升高体积膨胀时，罐体预留的膨胀容积以及配套的柔性补偿结构可以吸纳体积变化量，不会因为液体膨胀导致罐体超压、管路密封失效；当液体温度降低体积收缩时，补偿结构也能同步复位，避免罐内出现负压导致罐体被大气压压瘪。进出液接口预留在罐体端部的下方位置，距离支撑座的安装基面预留足够的管路操作空间，法兰接口的尺寸匹配常规工业输水管道的标准管径，现场安装时不需要额外做变径处理，可以直接对接标准管路。

　　建模过程中对所有焊接位置都做了工艺性处理，焊缝预留了合理的焊脚尺寸，避免出现无法施焊的死角，支撑结构的所有型钢选型都经过载荷校核，满液状态下的支撑梁挠度控制在允许范围内，长期使用不会出现支撑变形导致的罐体倾斜。罐体顶部的人孔（检修口）采用标准快开结构，日常清理内部沉积物、检修内部构件时不需要动用大型拆卸工具，单人即可完成开启操作，大幅降低日常维护的工作量。整体结构没有冗余的复杂构件，所有零部件都采用常规工业型材与标准板材加工，加工工艺性好，普通的铆焊车间即可完成生产制造，不需要特殊的加工设备，制造成本可控，同时运输过程中可以将栏杆、梯架拆成分件，整体运输体积更小，长距离运输的成本也更低，到达现场后只需要通过螺栓连接即可完成组装，不需要现场做大量焊接作业，适配各类户外、厂区内的快速布设需求。
