工业用梯形敞口多体储料箱体结构

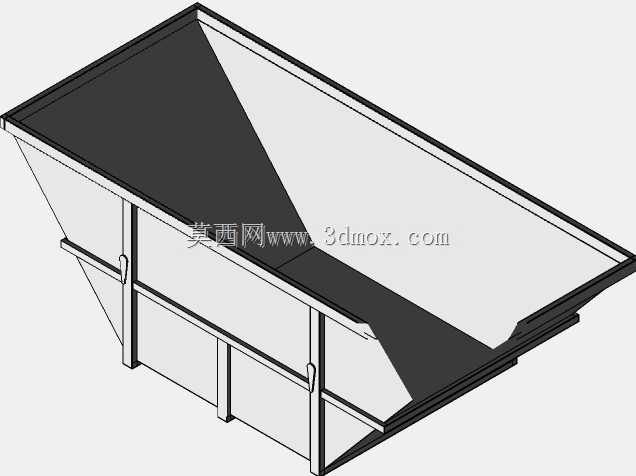

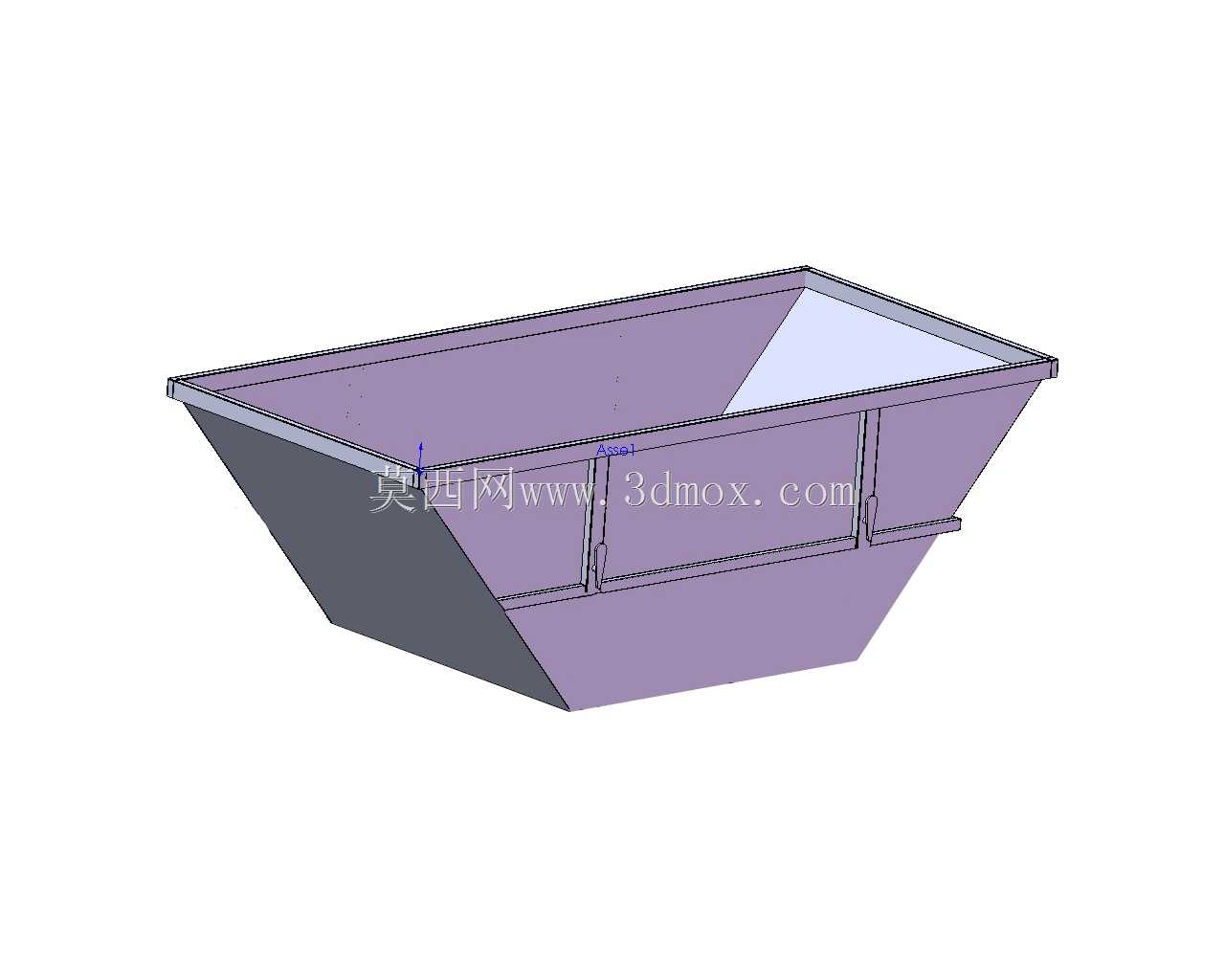

这类梯形敞口多体箱体常应用在散料中转、生产线集料、废料收集等场景，在五金加工车间、粮食加工线、建材分装工位都能见到同结构的部件，主要用来承接上游工序输出的颗粒状、小块状散料，或是暂存待转运的加工余料，避免物料散落造成场地污染与物料损耗。从结构设计来看，整体采用上宽下窄的梯形斗型结构，敞口端做了外翻折边处理，折边既可以提升箱体上口的结构刚度，避免长期受料撞击出现上口变形，也能作为吊装、卡接配套机架的安装位，无需额外焊接吊耳就能实现快速定位安装。箱体侧壁设置了竖向加强筋，对应散料堆积时的侧压力分布，筋条位置避开了物料滑落的主流路径，不会出现物料卡滞在筋条缝隙的问题，底部收窄的尺寸适配常规的接料口或是转运容器口径，卸料时物料能顺着倾斜侧壁完全滑出，不会在箱底残留积料。设计过程中优先考虑了钣金加工的工艺性，所有折弯边都预留了标准折弯余量，焊接位置集中在侧壁拼接处与加强筋贴合面，没有复杂的曲面成型结构，普通钣金车间通过激光下料、折弯、焊接就能完成加工，无需开模，适合小批量定制生产。安装边界方面，上口外翻边的外延尺寸比下部箱体宽出80mm，配套机架的支撑位只需要对应折边位置设置承托结构即可，不需要对箱体侧壁做额外夹持，箱体整体高度根据常规工位操作高度设置，上口高度匹配操作人员倒料或是上游设备出料口的常规高度，下口出料位置距离地面预留足够的空间放置接料桶或是接驳输送设备。多体分隔的结构可以实现同工位不同类型物料的分类暂存，比如在机加工工位可以分别存放不同材质的加工废料，在分装工位可以暂存不同规格的小零件，分隔板与箱体侧壁采用满焊连接，避免细小颗粒从拼接缝隙串仓，分隔板的高度略低于箱体上口高度，倒料时不会出现物料从分隔板顶部溢出混料的问题。箱体的倾斜侧壁角度参考了常见散料的安息角设置，对于金属切屑、塑料颗粒、粮食谷物这类常见散料，都能依靠自重顺利滑落，不需要额外加装振动辅助卸料结构，降低了配套设备的复杂度，日常使用中只需要定期检查焊接位置是否出现开裂、折边是否出现变形即可，维护成本极低。
