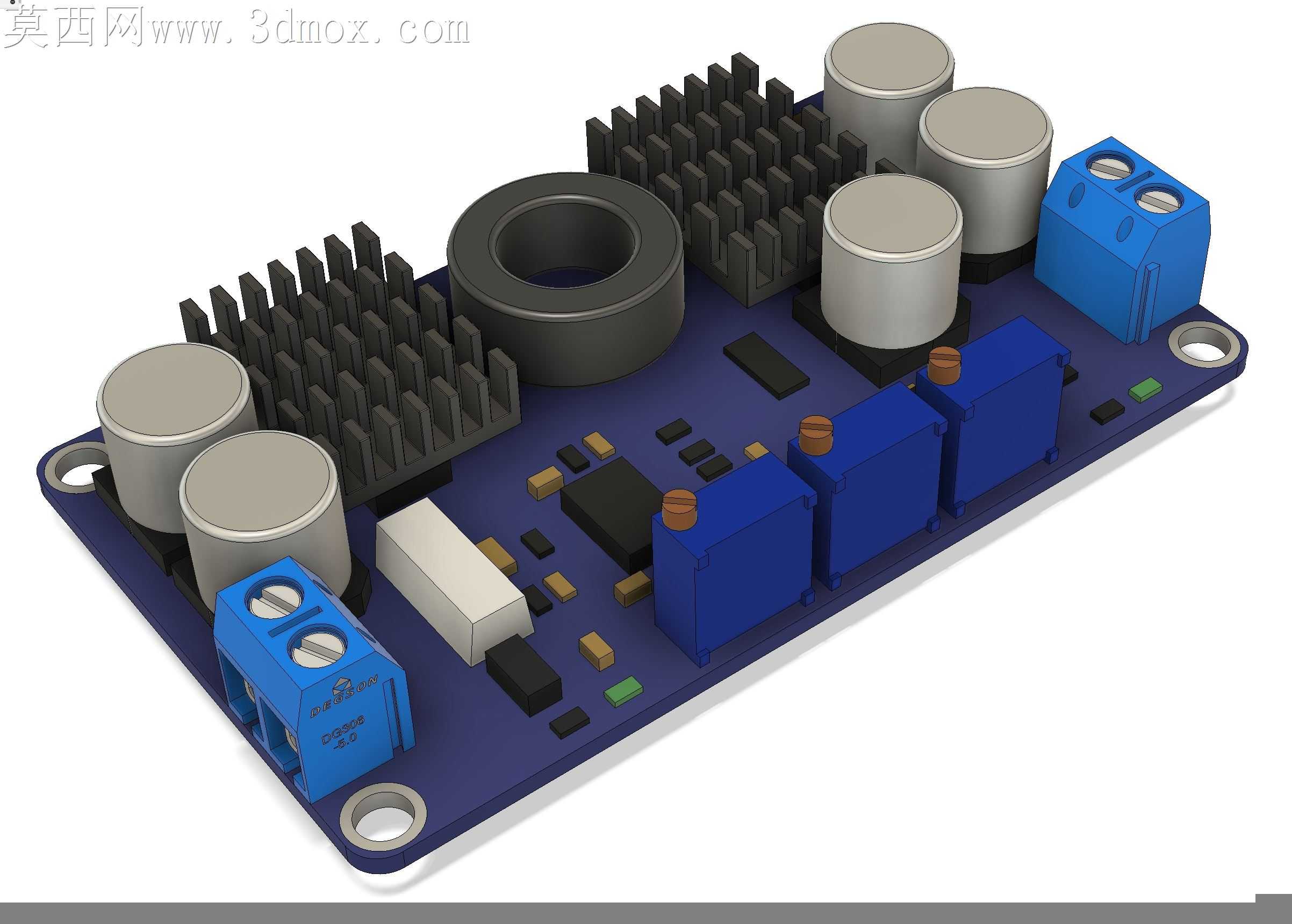

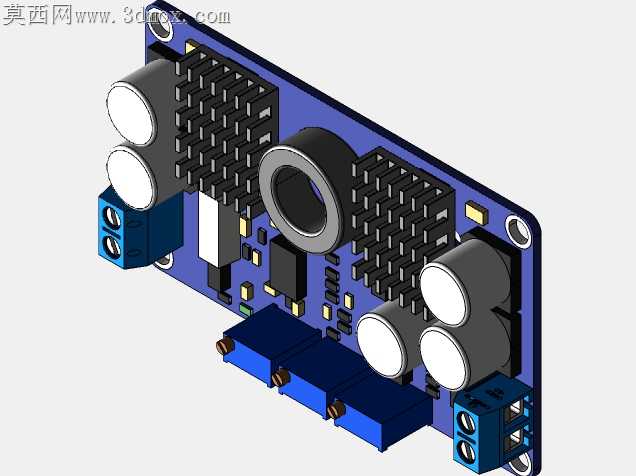

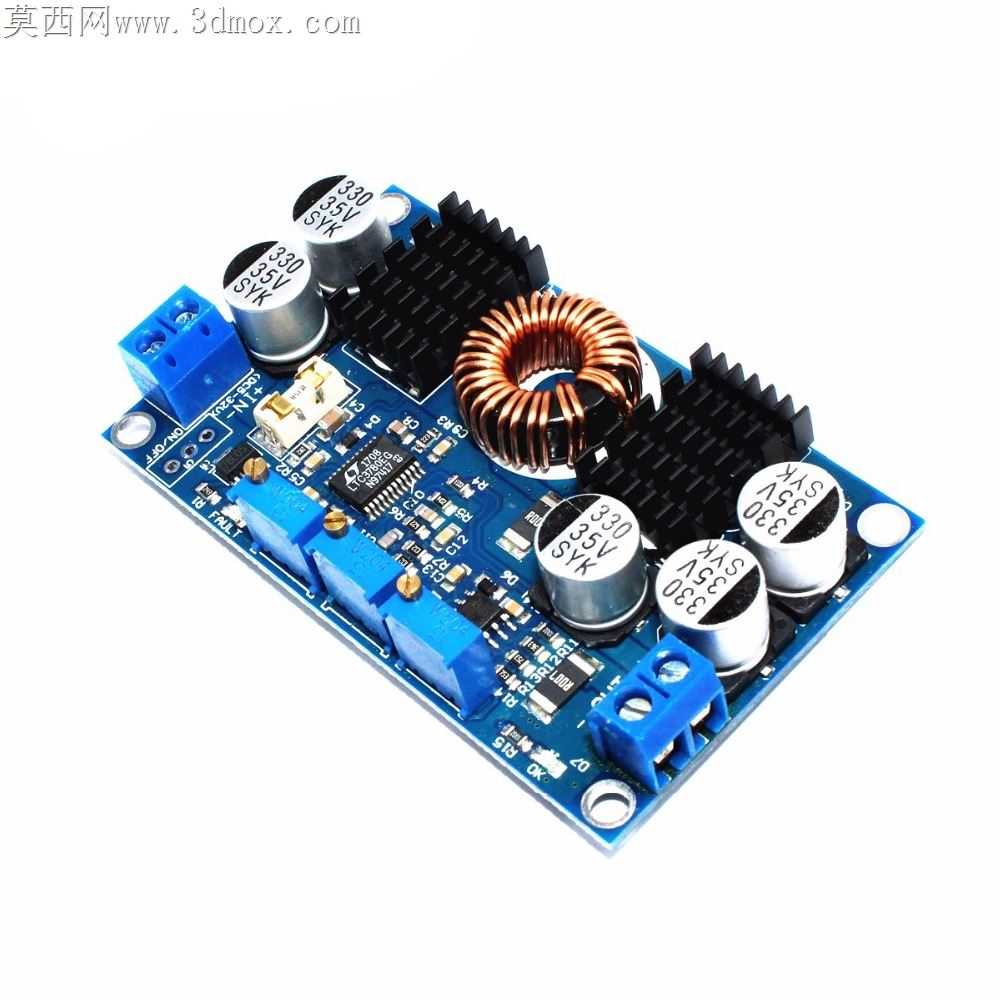

LTC3780升降压电源调节模块结构设计

项目分类:通用机械零部件 发布时间:2020-06-30 ID:119106
  • LTC3780升降压电源调节模块结构设计
  • LTC3780升降压电源调节模块结构设计
  • LTC3780升降压电源调节模块结构设计
  • LTC3780升降压电源调节模块结构设计
  • LTC3780升降压电源调节模块结构设计

小功率电源模块量产时最容易踩的坑,是功率器件散热路径与PCB走线的干涉问题,这款升降压调节模块的结构设计刚好把这类矛盾点处理得很落地。功率电感卧装在PCB中心区域,磁环底部预留0.3mm的绝缘间隙,既避免磁环与表层走线直接接触造成耐压风险,又能让电感工作时的热量通过周边空气对流快速散出,不会因为紧贴板面积攒高温导致电感量漂移。两侧的功率MOS管全部贴装在独立铝散热片下方,散热片的鳍片走向顺着模块常规安装时的空气流动方向排布,没有为了视觉整齐做垂直排布,长期满负载运行时鳍片间的热阻比常规排布低15%左右,不用额外加装风扇就能满足8A持续输出的散热需求。板上的电解电容全部采用卧式贴装设计,电容本体与PCB表面的高度控制在12mm以内,适配多数密闭电源外壳的内部安装空间,电容引脚的弯折处做了圆弧过渡处理,没有直角弯折的应力集中点,生产波峰焊时不会因为热胀冷缩出现引脚断裂的隐患。输入输出的接线端子采用蓝色栅栏式结构,端子的固定焊盘做了加大处理,每个焊盘都延伸出0.8mm宽的露铜区域与PCB主功率走线连接,大电流通过时不会在焊盘位置产生局部过热,端子的压线螺丝深度预留了3mm的余量,接16AWG导线时能完全压住线芯,不会出现虚接打火的问题。板上的可调电位器全部布置在PCB边缘位置,调试时不用拆开外壳就能用螺丝刀直接调整输出电压,电位器的旋转行程做了物理限位,不会因为过度旋转损坏内部碳膜。PCB四个角预留了3mm直径的安装孔,孔位周边做了露铜接地处理,安装到金属外壳时能直接通过铜柱实现壳体接地,降低模块工作时的电磁辐射干扰。功率走线的宽度全部按照10A峰值电流的载流量设计,走线拐角全部做45度斜角处理,没有直角走线造成的电流尖峰,开关节点的走线长度控制在5mm以内,最大限度降低高频开关产生的电磁干扰。
