5英寸单七段数码显示元件封装结构

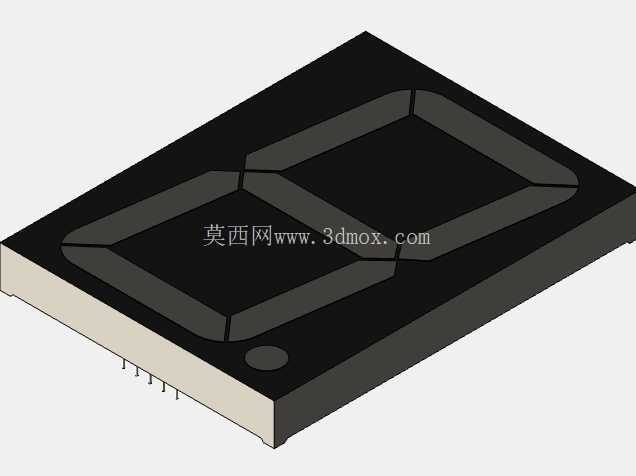

在工业数显面板、大型设备状态指示牌、公共区域数字告示装置的设计选型环节，大尺寸单字符七段显示器件的封装结构合理性，直接决定了整机组装的效率与长期运行的可靠性。本次涉及的5英寸规格单七段显示元件，主体外形尺寸控制在105x140x16mm，这个尺寸边界是经过多场景适配验证的：16mm的主体厚度刚好适配常规工业面板的安装预留槽深度，不需要额外在面板背部做凸起避让结构，105mm的宽度与140mm的高度比例，匹配人眼在3-8米观测距离下的字符识别舒适度，不会因为字符比例失调出现数字误判。

从结构设计思路来看，这款显示元件的封装采用了分层式结构，正面显示区域做了内凹的段码边界处理，每一段发光区域的边缘都做了微小的遮光挡边，避免相邻段码发光时出现串光问题，哪怕是在强光环境下观测，也能清晰区分每一段的亮灭状态，准确识别显示的数字内容。背部的引脚排布采用了单侧直插式设计，引脚间距做了标准化处理，在做PCB封装设计时，可以直接匹配通用的焊盘间距，不需要单独定制特殊的接插件，能大幅降低电路板设计的复杂度，也能减少生产环节的插件错误率。

在实际应用场景中，这类大尺寸单七段显示元件常被用在大型设备的工位状态显示、停车场剩余车位指示、工厂产线产量计数看板、电梯楼层外部指示等场景，这些场景普遍要求显示器件具备足够的观测距离，同时安装结构要足够稳固，能适应工业现场的轻微振动、温湿度波动等环境。这款封装结构在边角位置做了小圆角过渡处理，既避免了安装时尖锐边角划伤操作人员，也能减少应力集中，在长期温度变化的环境下，不会因为热胀冷缩出现外壳开裂的问题。

做三维建模时，需要重点关注几个安装边界的细节：首先是正面显示区域与外壳边缘的预留距离，这个尺寸直接决定了面板安装时的压边宽度，如果预留尺寸不足，安装后容易出现外壳边缘翘起、显示区域偏移的问题；其次是背部引脚的伸出长度，过长的引脚会在组装时与背部的其他元器件产生干涉，过短则会导致焊接不牢，容易出现虚焊脱落的问题；最后是外壳背部的定位小凸点，这个结构是为了在PCB焊接时做快速定位，不需要额外做治具就能快速摆正元件位置，提升SMT或者手工插件的效率。

从功能特性上看，这款封装结构完全匹配七段数码管的发光逻辑，每一段的内部容纳空间都做了均等化处理，不会因为某一段的空间过小导致发光亮度不均，也不会因为空间过大出现光线漫反射影响显示对比度。外壳的基座部分采用了平整的贴合面设计，安装时可以与PCB板面完全贴合，不会出现倾斜导致的引脚受力不均问题，在有振动的设备上使用时，也能避免因为长期振动导致的引脚断裂、接触不良等故障。

很多结构工程师在做面板类设计时，容易忽略大尺寸显示元件的安装公差预留，这款封装的外形尺寸公差控制在合理范围内，长宽方向的公差预留了0.2mm的安装间隙，在做面板开孔设计时，只需要按照标称尺寸预留0.3mm的间隙就能顺利安装，不需要反复调整开孔尺寸，能有效缩短样机调试的周期。同时，16mm的厚度设计也让元件背部不会过多占用设备内部的空间，对于内部空间紧凑的小型数显设备来说，也能顺利完成布局，不需要为了容纳显示元件额外增加设备的整体厚度。
