建筑施工支撑类构件组合三维结构设计

　　在建筑施工、临时支撑搭建、高空作业防护体系的实际工程场景中，这类支撑类构件组合是现场作业不可或缺的基础结构单元，不同构件各自承担专属的受力与连接功能，整套结构的设计合理性直接关系到现场作业的安全冗余与搭建效率。梁夹主要用于型钢梁与横向支撑件的快速夹持固定，无需在钢梁上额外开孔焊接，避免对原有钢梁结构造成应力集中损伤，安装时通过楔形锁紧结构实现夹持力的逐级施加，适配不同翼缘厚度的H型钢、工字钢主梁，夹持接触面做了防滑齿纹处理，在承受竖向荷载与水平风荷载时不会出现滑移脱开的问题，常规适配的钢梁翼缘厚度覆盖8mm到25mm的工程常用区间，夹持后的抗滑承载力可满足单节点2吨以上的竖向荷载传递要求。

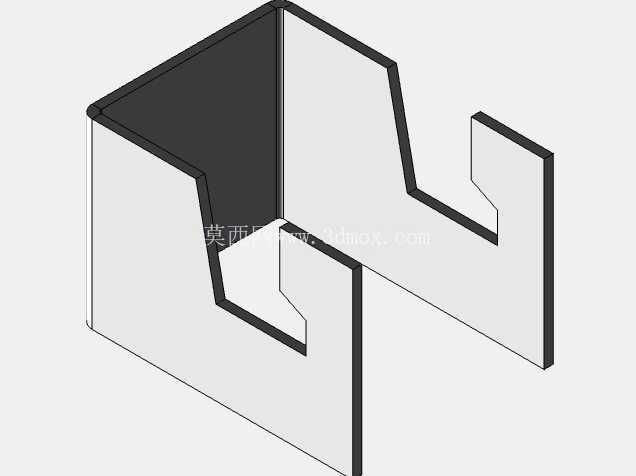

　　单夹作为辅助连接构件，主要用于圆管、方管支撑杆件之间的十字交叉连接，相比传统扣件连接，其一体冲压成型的结构不存在螺栓松动脱落的风险，安装时只需敲击楔形锁销即可完成锁紧，单人操作单节点安装耗时不超过15秒，大幅提升高空脚手架搭设的作业效率，连接后的杆件同轴度偏差控制在2mm以内，避免因连接偏位造成的杆件附加弯矩。楔形夹是整套支撑体系的间隙调节与锁紧核心，利用斜面自锁原理实现不同管径、不同间距杆件之间的张紧固定，斜面角度设置为7度，满足钢材之间的静摩擦自锁条件，即便在长期振动荷载作用下也不会出现松脱，楔形面的行程预留了15mm的调节余量，可抵消杆件加工公差、安装累计误差带来的间隙问题，无需额外加工垫片即可完成装配。

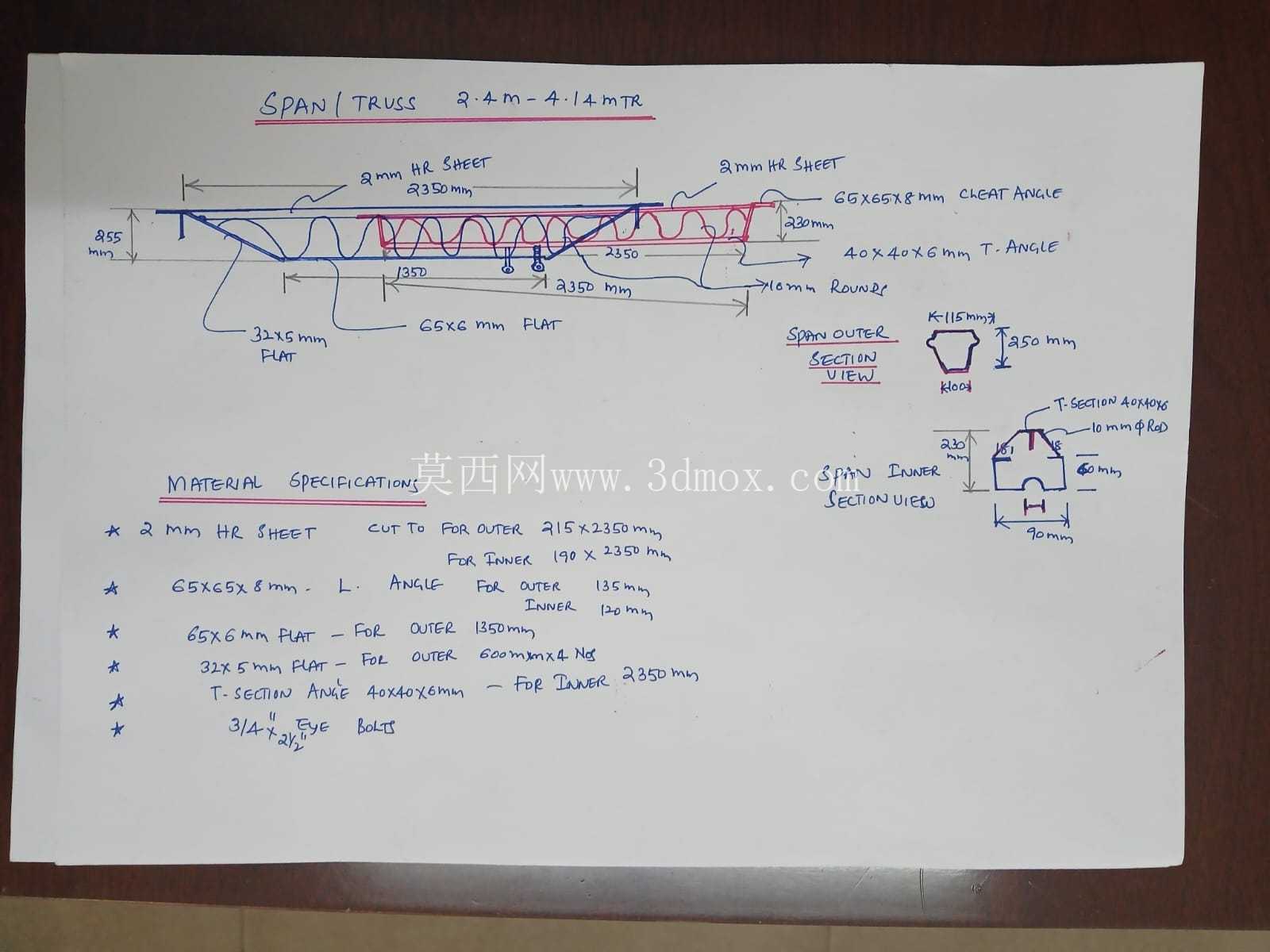

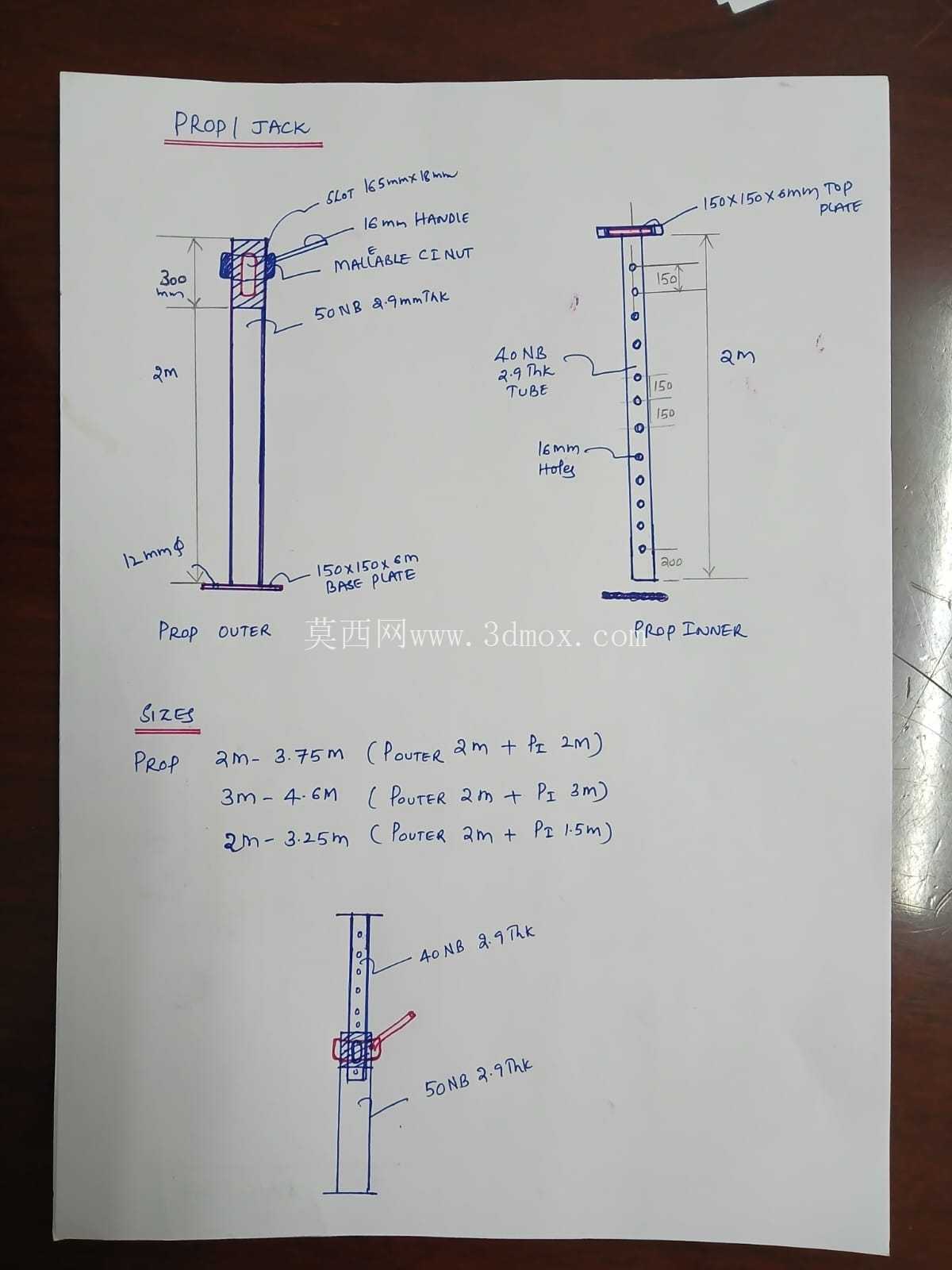

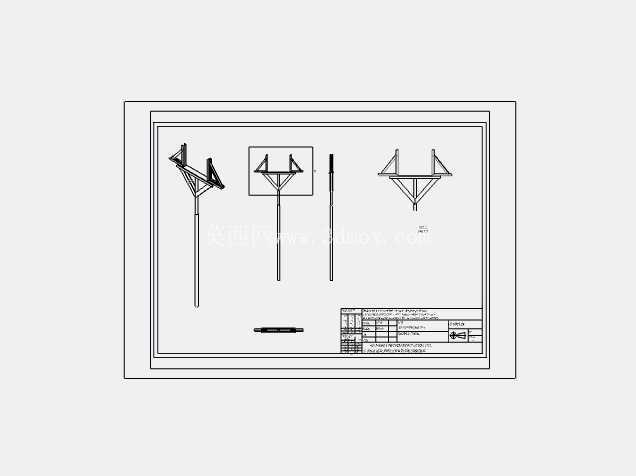

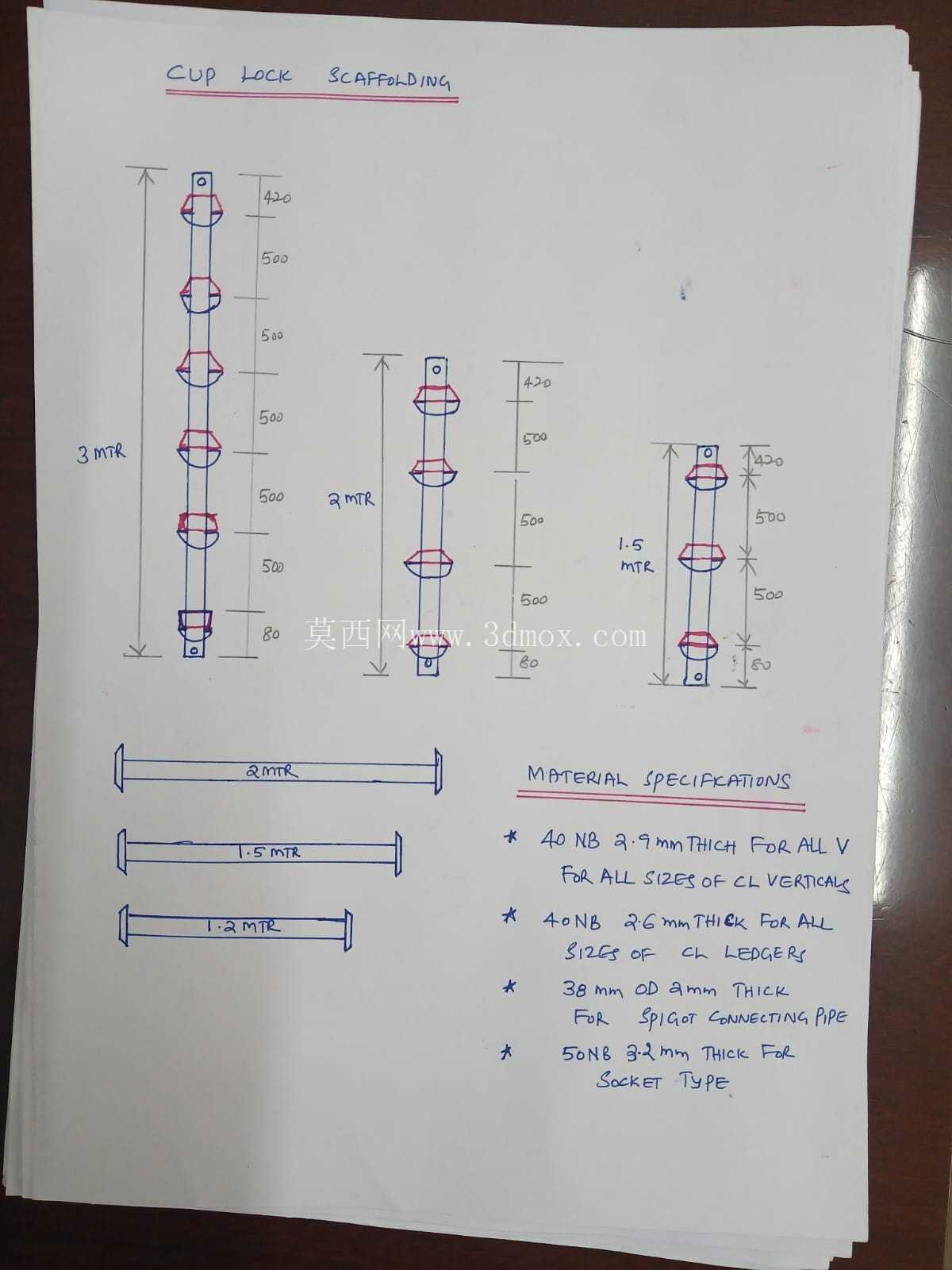

　　立柱支柱作为竖向承载的核心构件，采用空心圆管结构设计，在保证轴向抗压承载力的前提下尽可能降低构件自重，管壁厚度根据常用支撑高度做了分级匹配，3米以下支撑高度采用3.5mm壁厚，3到5米支撑高度采用4.5mm壁厚，避免材料浪费的同时保证长细比满足受压构件稳定要求，支柱两端设置了连接法兰盘，法兰盘上的螺栓孔采用长圆孔设计，允许安装时存在±5mm的位置偏差，降低现场对接的精度要求。脚手架配套构件的设计充分考虑了现场周转使用的需求，所有外露表面都做了镀锌防腐处理，可适应露天堆放、雨天作业的恶劣工况，重复周转使用次数可达50次以上，构件之间的连接全部采用无焊接的装配式结构，局部构件损坏后可单独更换，无需整体报废，大幅降低施工耗材成本。跨度测量配套构件是为支撑体系搭设过程中的精度校验设计的，可快速测量相邻立柱之间的净跨尺寸，测量偏差控制在3mm以内，避免因跨距偏差过大造成的单根立柱荷载超限问题，测量构件可折叠收纳，携带方便，适配现场复杂的作业空间。H框架作为整片支撑体系的横向稳定单元，采用矩形钢管焊接成型，框架的对角线尺寸偏差控制在1‰以内，保证整片支撑安装后的整体垂直度，框架与立柱之间通过插销连接，插销设置了防脱开口销孔，安装完成后插入开口销即可避免插销受振脱出，H框架的设置间距根据支撑高度做了明确匹配，2米以下支撑高度每2米设置一道，2米以上支撑高度每1.5米设置一道，保证支撑体系的整体抗侧移能力满足施工荷载要求。

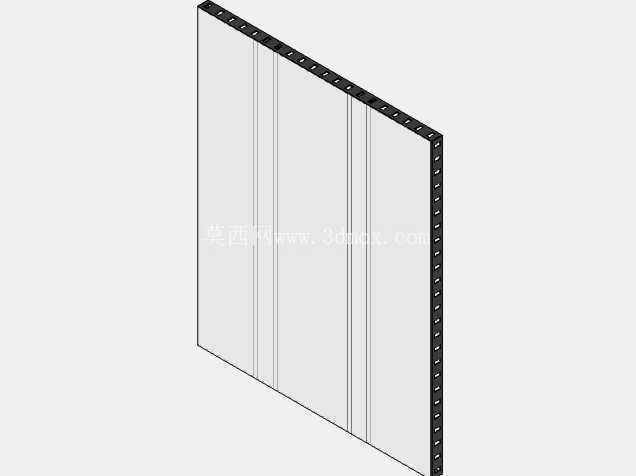

　　整套构件的安装边界充分考虑了现场运输与人工搬运的限制，单个构件的最大重量控制在15kg以内，无需借助起重设备即可完成人工搬运安装，所有构件的棱角位置都做了圆角钝化处理，避免搬运安装过程中划伤作业人员，构件的存储可采用叠放方式，相同规格构件叠放高度可达1.5米，减少仓储空间占用。在设计过程中，所有受力构件都通过了有限元受力仿真校验，在1.5倍额定荷载作用下的最大应力不超过材料屈服强度的60%，预留足够的安全冗余，针对现场可能出现的偏载、冲击荷载工况，也做了对应的强度校核，保证极端工况下不会出现构件脆性断裂的问题。不同构件之间的连接接口做了通用化设计，同规格构件可实现完全互换，即便不同批次采购的构件也可混合搭配使用，不会出现接口不匹配的问题，适配国内绝大多数建筑施工项目的支撑体系搭设需求，无论是房建施工的模板支撑、桥梁施工的临时支架，还是场馆搭建的临时看台支撑，都可通过这类构件的组合搭配快速搭建出符合荷载要求的支撑结构。
