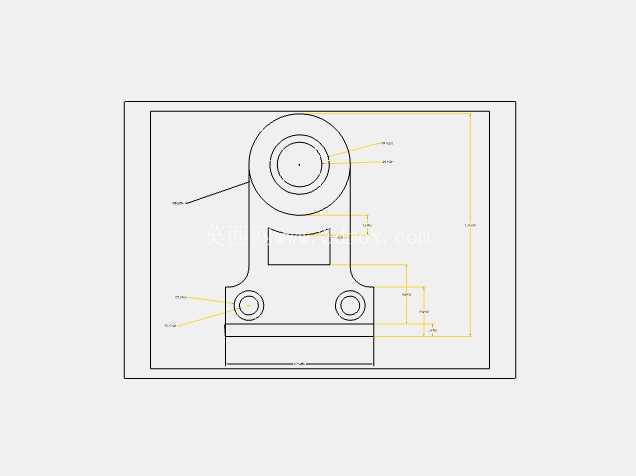

铰接式支座零件机械加工练习图纸

　　在常规机械结构的铰接传动场景里，这类带同轴铰接孔与双安装孔的支座零件，是连接固定机架与摆动执行件的核心受力构件，常见于小型工装夹具的摆臂支撑、自动化线体的挡停机构铰接端、轻工设备的连杆传动支撑位，日常工况下主要承受径向铰接载荷与安装面的倾覆力矩，对孔位同轴度、安装面平面度都有明确的公差要求。从结构设计逻辑来看，上部的大直径通孔是铰接销轴的装配位，设计时预留了足够的壁厚来承受销轴传递的交变载荷，孔的两端做了轻微的倒角处理，既可以去除加工毛刺，也能方便销轴装配时的导入，避免硬敲导致孔口变形。

　　下部的两个对称安装孔是整个零件与基座连接的固定位，孔位间距严格匹配常见的型材安装孔距，安装面与上部铰接孔的中心距是整个零件的核心尺寸，直接决定了铰接点的安装高度，设计时这个尺寸的公差一般控制在±0.05mm范围内，避免装配后出现连杆运动卡滞的问题。中间的连接筋板做了等厚度设计，在保证整体结构刚性的前提下尽可能减少材料占用，筋板与上下两部分的连接处都做了圆角过渡，避免应力集中导致的零件断裂，尤其是在承受冲击载荷的工况下，圆角过渡的设计能大幅提升零件的疲劳寿命。

　　从安装边界来看，零件的整体外轮廓没有突出的异形结构，安装时只需要保证下部安装面与基座完全贴合，两个安装孔穿入螺栓锁紧后，上部铰接孔的轴线就能与配套摆臂的孔位保持同轴，不需要额外的调整垫片就能满足装配精度要求。在建模练习的过程中，这类零件是典型的拉伸加孔特征组合结构，首先需要绘制下部安装底座的轮廓，拉伸到指定厚度后定位两个安装孔的位置，接着绘制中间连接筋的轮廓，保证筋板两侧与底座、上部筒身的相切关系，最后绘制上部的铰接筒结构，完成同轴孔的切除，整个建模过程需要重点关注各个特征的定位基准，所有孔位的尺寸都以底座安装面为第一基准，铰接孔的轴线为第二基准，避免基准不重合导致的尺寸误差。

　　加工这类零件时，一般先铣削底座的安装面作为加工基准，再以安装面定位铣削上部筒身的端面，接着钻、铰上部的铰接孔保证孔径精度与表面粗糙度，最后钻下部的两个安装孔，所有加工工序的基准统一，能有效减少装夹带来的形位误差。在实际选型替换时，需要重点核对铰接孔的内径、安装孔的中心距、铰接孔中心到底座安装面的高度这三个核心尺寸，只要这三个尺寸匹配，就能直接替换同类型的支座零件，不需要对周边配套结构做修改。这类零件的结构虽然简单，但涵盖了机械零件设计里的基准选择、应力规避、装配工艺性等多个基础知识点，是机械制图练习里非常典型的案例，能帮助初学者快速掌握零件图的尺寸标注逻辑、形位公差的标注方法，以及从二维图纸还原三维结构的建模思路，理解每个结构设计背后对应的加工与装配需求，避免出现只画外形不考虑实际工艺的设计问题。
