ELESA+GANTER橡胶金属防震支脚结构

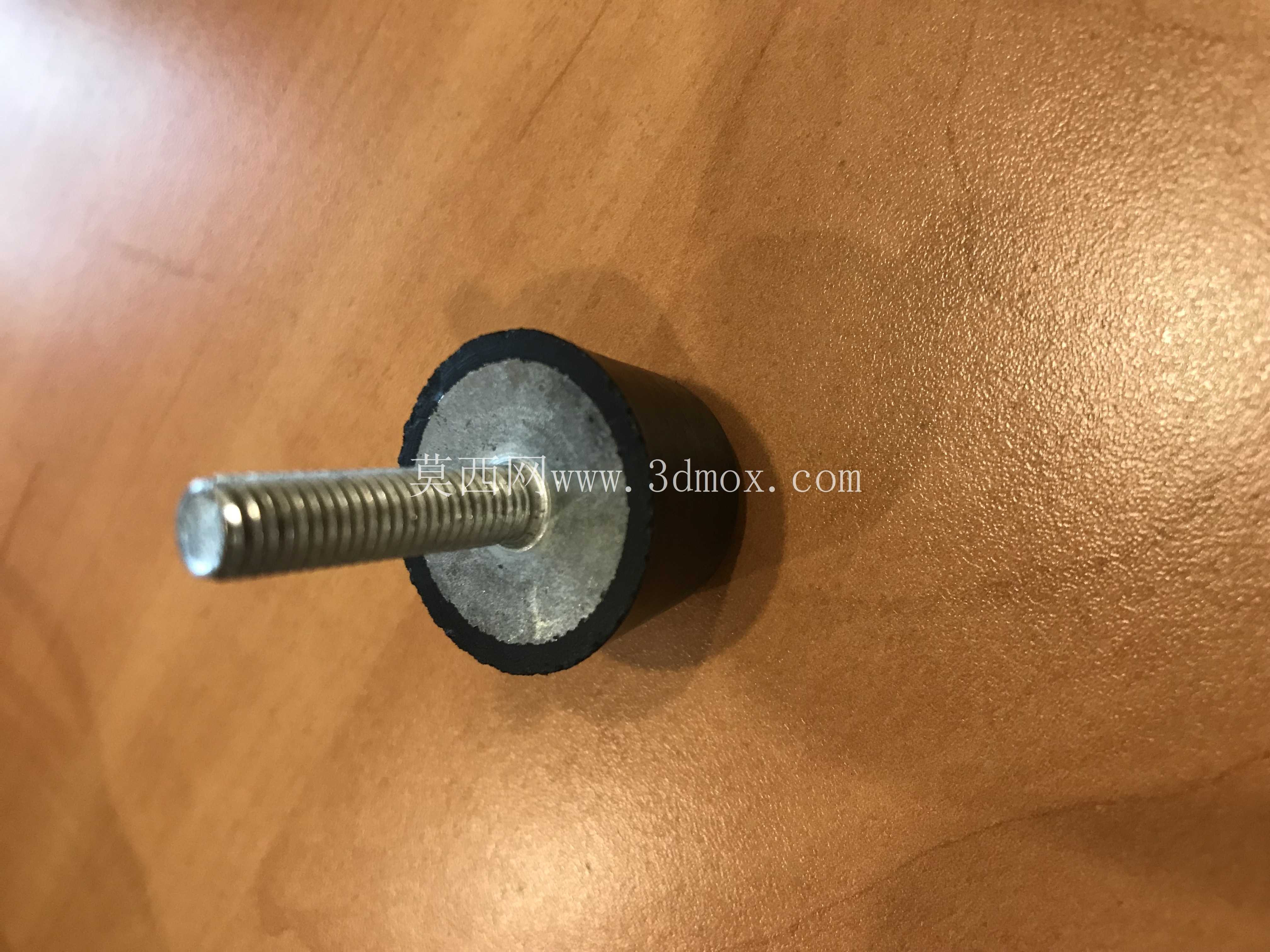

　　在各类工业设备的支撑结构设计中，防震支脚是极易被忽略却直接影响设备运行稳定性的核心零部件，尤其在精密检测设备、小型输送线体、实验室仪器、中小型冲压周边设备的安装场景中，支脚的隔振性能直接决定了设备运行时的振动传递率、噪音水平以及内部精密构件的使用寿命。这款防震支脚采用橡胶与金属嵌件复合的结构形式，核心的缓冲主体为邵氏硬度适中的橡胶材质，通过硫化工艺与两端的金属嵌件牢固结合，避免长期承重后橡胶与金属件出现脱胶分离的问题。外露的螺杆部分采用镀锌钢材质，表面的镀锌层能够应对常规工业车间的潮湿、轻度油污环境，减少长期使用后的锈蚀卡滞问题，方便后期设备调平、移位时的拆卸操作。

　　从实际选型适配的角度来看，这类支脚的核心功能是切断设备运行产生的振动向地面传递的路径，同时抵消地面传来的外部振动对设备本体的影响，比如安装在二楼车间的小型加工设备，搭配这类防震支脚能够有效降低振动向建筑结构的传递，避免对同楼层其他精密检测工序造成干扰；而对于内置精密传感器的检测类设备，这类支脚能够过滤周边设备运行传来的微幅振动，保障传感器的检测精度稳定。在结构设计逻辑上，这款支脚没有采用全橡胶螺杆直接硫化的形式，而是在橡胶与螺杆的衔接位置设置了金属限位衬垫，这个结构细节能够避免螺杆在承受偏载时直接切割橡胶本体，大幅提升支脚在非完全垂直受力场景下的使用寿命——很多设备安装时地面无法做到绝对水平，支脚往往会承受一定的侧向分力，没有金属衬垫的结构很容易在螺杆根部出现橡胶撕裂的问题。

　　橡胶主体的直径与高度比例经过匹配设计，既保证了垂直方向的缓冲行程足够吸收常规的设备振动，又不会因为橡胶过软导致设备支撑稳定性不足，出现运行时的晃动偏移。安装边界方面，这款支脚的外螺纹为标准公制规格，能够适配市面上大多数设备底部的标准安装螺纹孔，不需要额外加工过渡连接件，安装时只需要将螺杆旋入设备底部的安装孔，调整到合适的支撑高度后通过锁紧螺母固定即可，不需要复杂的安装工装。橡胶底座的底面为平整接触面，不需要额外安装地脚固定板，直接放置在水泥地面、环氧地坪、钢板平台面都能获得足够的接触摩擦力，避免设备运行时出现支脚滑移的问题。从载荷匹配的角度，单支支脚的额定静载荷能够覆盖大多数中小型工业设备的单脚承重需求，选型时只需要根据设备总重量除以支撑点数量，预留20%左右的载荷余量即可，不需要过度选型造成成本浪费。在实际建模还原这类零件时，需要重点注意橡胶与金属嵌件的结合面处理，硫化结合的位置不存在装配间隙，建模时要保证两个零件的结合面完全贴合，同时橡胶部分的边缘要做小圆弧过渡，避免应力集中在橡胶的棱角位置，和实际产品的工艺特征保持一致。螺杆部分的螺纹要符合标准公制螺纹的参数，方便后续在装配体中直接匹配对应的螺母、安装孔特征，减少装配时的干涉问题。

　　这类防震支脚的应用场景并不局限于工业设备，在商用空调外机、小型风机、水泵机组等存在持续振动的设备上也能通用，核心的选型逻辑就是匹配设备的总重量、振动频率范围以及安装空间的尺寸限制，这款支脚的整体高度较低，适合安装底部空间有限的设备，不会过多抬升设备的整体重心，保障设备放置的稳定性。很多结构设计人员在选型支脚时往往只关注承重参数，忽略了支脚的刚度与设备自身振动频率的匹配，这款支脚的刚度参数经过调校，能够避开大多数中小型工业设备的固有振动频率，避免开机时出现共振放大的问题，这也是这类工业化标准支脚和自制橡胶脚垫的核心区别——标准化的产品经过了大量实际场景的验证，刚度、硬度、载荷参数都经过匹配，不需要设计人员再反复测试调整，直接选型使用就能获得稳定的隔振效果。在设备维护层面，这类支脚属于长寿命零部件，正常使用环境下不需要定期更换，只有当橡胶出现老化开裂、金属部件出现严重锈蚀变形时才需要替换，而标准化的尺寸规格也让后期备件替换非常方便，不需要针对旧设备重新测绘加工。
