DN100规格NPT螺纹管道分流鞍座结构

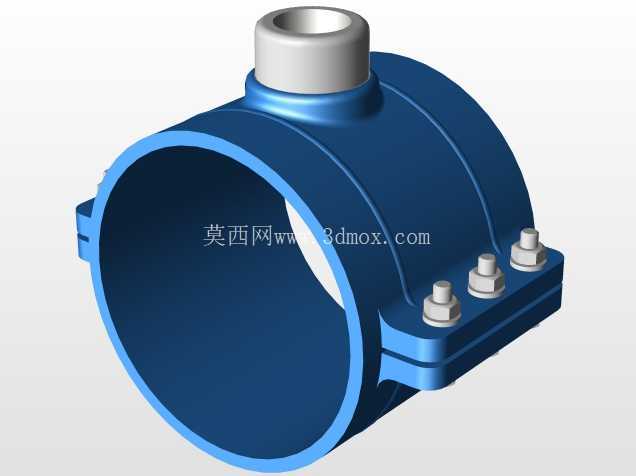

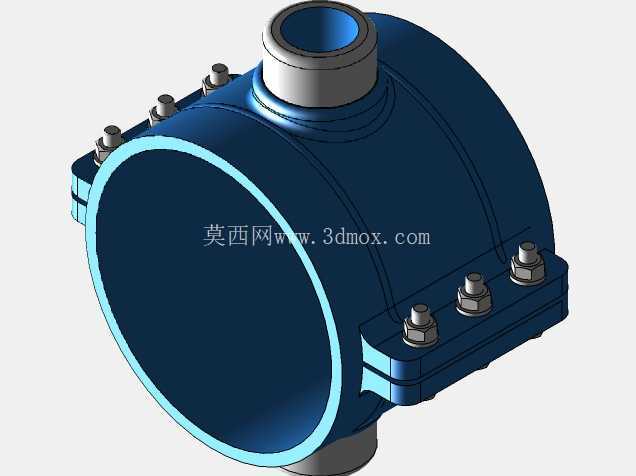

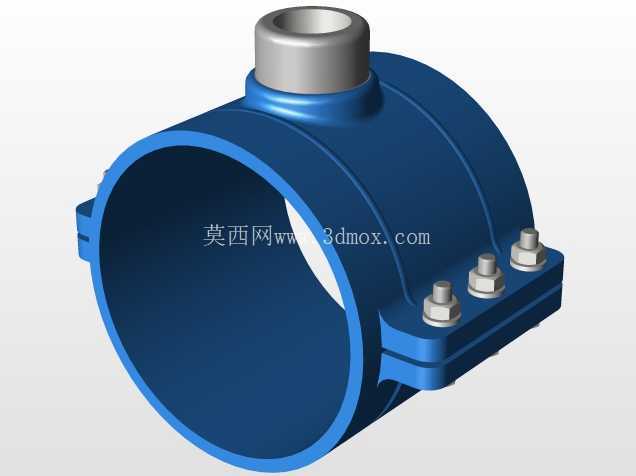

　　在市政供水管网改造、工业循环水支路接驳、农田灌溉管线分支作业场景中，经常会遇到已铺设完成的主管道需要新增支路引出的需求，若采用传统断管加装三通的施工方式，不仅需要排空管内介质、中断管线运行，还会大幅提升施工周期与作业成本，带压开孔配套的鞍式分流座正是为解决这类工程痛点设计的管路连接件。这款鞍座主体采用上下对合的抱箍式结构，下半部分为适配DN100公称直径主管道的圆弧抱紧面，圆弧曲率与4英寸外径主管道完全贴合，安装时无需截断主管道，只需将两半抱箍包覆在主管道预设开孔位置的外壁，通过侧边均匀布置的三组螺栓副施加预紧力，即可让鞍座内壁的密封胶圈与主管道外壁形成可靠的静密封，避免管内输送介质从贴合面渗漏。

　　上部引出的支管接口采用1英寸NPT锥管螺纹设计，锥螺纹自身的锥度特性可在螺纹拧紧过程中形成紧密的密封配合，无需额外加装密封垫片即可满足中低压流体输送的密封要求，可直接对接同规格的支管、阀门或者仪表取样管路，适配水、压缩空气、低压油品等多种常规流体介质的输送场景。从结构设计逻辑来看，这款鞍座的抱紧面宽度经过针对性优化，既保证了足够的密封接触面积来分散螺栓预紧力，避免局部压强过大损伤主管道外壁，又不会过度增加产品整体重量与材料成本；螺栓安装位采用凸台加强结构，避免螺栓拧紧过程中抱箍本体出现应力集中导致的开裂变形，三个螺栓沿管道轴向均匀排布，让抱紧力沿主管道轴向均匀分布，防止鞍座在管线运行过程中受介质冲击或者外力震动出现偏移错位。

　　上部的支管引出座与下半抱箍主体采用一体化圆弧过渡结构，降低介质从主管道流入支管时的局部流阻，同时减少结构应力集中点，提升整体结构强度。安装边界方面，这款鞍座适配的主管道外径范围严格对应DN100即4英寸公称直径的常规管材，安装时需要在主管道外壁开出直径略小于支管内径的导流孔，开孔位置需与鞍座上部支管通道完全对中，避免出现通流截面遮挡影响支路流量；螺栓拧紧过程需要按照对角交替的顺序逐步施加扭矩，最终扭矩值需匹配配套螺栓的强度等级与密封胶圈的压缩率要求，既要保证密封面足够的压缩量实现零渗漏，又要防止扭矩过大压裂塑料材质的鞍座本体或者挤坏密封胶圈。

　　在实际工程应用中，这类鞍座常被用于老旧小区供水管网的分户水表加装、工厂循环冷却水系统的温度压力测点加装、园林灌溉系统的喷头支路接驳等场景，相比传统三通连接件，它可以在不中断主管线运行的前提下完成支路加装作业，尤其适合无法长时间停机停水的连续生产管线改造项目。建模过程中需要重点把控几个关键尺寸的精度：首先是下半圆弧面的曲率半径，必须与对应规格主管道的外径公差带匹配，若圆弧半径过大，抱紧后会出现两侧密封面压不实的渗漏问题，半径过小则会导致鞍座中部拱起，密封面无法完全贴合主管道；其次是NPT螺纹的锥度与牙型精度，锥管螺纹的密封完全依靠牙型的过盈配合，建模时需要严格遵循美制锥管螺纹的标准参数，保证螺纹配合时的过盈量在合理区间；最后是螺栓孔的位置度，上下两半抱箍合模后螺栓孔需要保证同轴度，否则安装时会出现螺栓穿入困难、拧紧后抱箍错位的问题。密封槽的深度与宽度设计也需要匹配配套O型胶圈的线径，保证胶圈安装后有20%-30%的压缩率，同时预留足够的胶圈膨胀空间，避免长期受压后胶圈出现永久变形丧失密封性能。
