多轴钻床夹具自动化加工设备结构

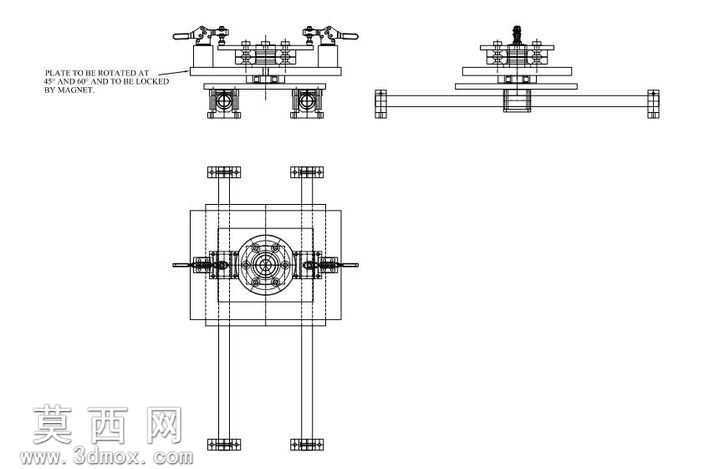

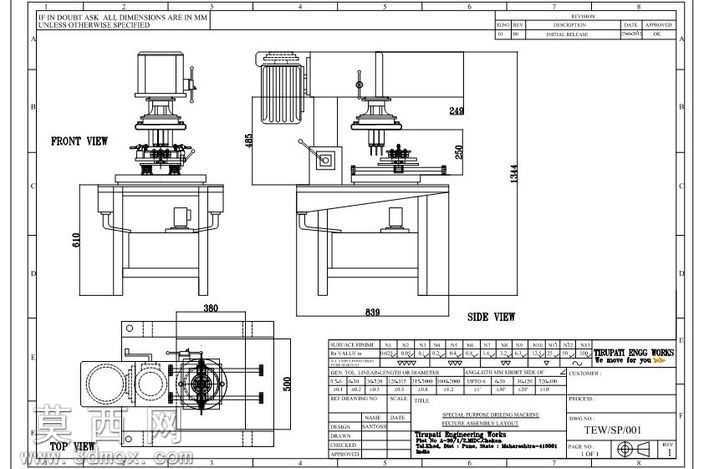

本作品为多轴钻床夹具配套加工设备的三维结构设计，建模过程严格遵循机械设计规范，以SolidWorks为核心建模工具完成全参数化三维构建，所有零部件均采用自底向上的装配逻辑，逐一绘制床身机架、多轴动力头、夹具定位台、进给驱动机构、操作控制组件等独立零件，再通过同轴、重合、平行、距离等标准装配约束完成整体组装，确保各运动部件无干涉、装配关系完全匹配实际机械传动逻辑。建模阶段针对床身焊接机架做了结构加强设计，底部支撑腿采用加厚方钢型材搭配横向加强筋，保障设备运行时的结构刚性，避免多轴同时钻孔产生的振动影响加工精度；多轴动力头部分按照真实多轴器传动结构建模，还原了主轴箱内齿轮传动排布、多输出钻轴的间距调节结构、驱动电机与主轴的带传动连接结构，每根钻轴的轴向进给行程、同轴度公差均参考行业通用钻床参数设定，保证结构合理性。夹具定位台部分设计了可快速更换的工件定位工装，搭配气动压紧组件的结构建模，还原自动化装夹的动作逻辑，工作台面设置T型槽结构满足不同规格工件的装夹需求，进给导轨采用线性导轨搭配丝杠传动的结构建模，明确伺服驱动的安装位置与传动连接关系。渲染阶段采用金属加工设备常用的材质方案，床身部分赋予哑光机床灰铸铁材质，添加细微的铸造纹理与漆面磨砂质感，传动部件如导轨、丝杠、钻轴赋予抛光金属材质，添加合理的金属反光与边缘倒角高光，电机外壳、操作按钮、电控箱等部件分别赋予对应工业塑料、金属烤漆、透明视窗等材质，搭配车间工业环境的柔和顶光与侧补光，渲染出清晰展示设备前视、侧视、俯视三个视角结构的工程展示效果，完整呈现设备的整体布局、各部件连接关系与操作空间预留。设计思路围绕多工件同时钻孔的高效加工需求展开，通过多轴动力头实现一次装夹完成多孔位同步加工，搭配自动化夹具与进给结构降低人工操作强度，整体结构兼顾加工刚性、操作便利性与维护便捷性，机架下部预留电控系统与废料收集的安装空间，操作侧设置合理的安全防护距离，所有结构尺寸均参考通用钻床的人体工程学参数设定，可直接用于同类自动化钻孔设备的结构参考、方案演示与工程出图。
