双螺旋物料输送设备结构设计方案

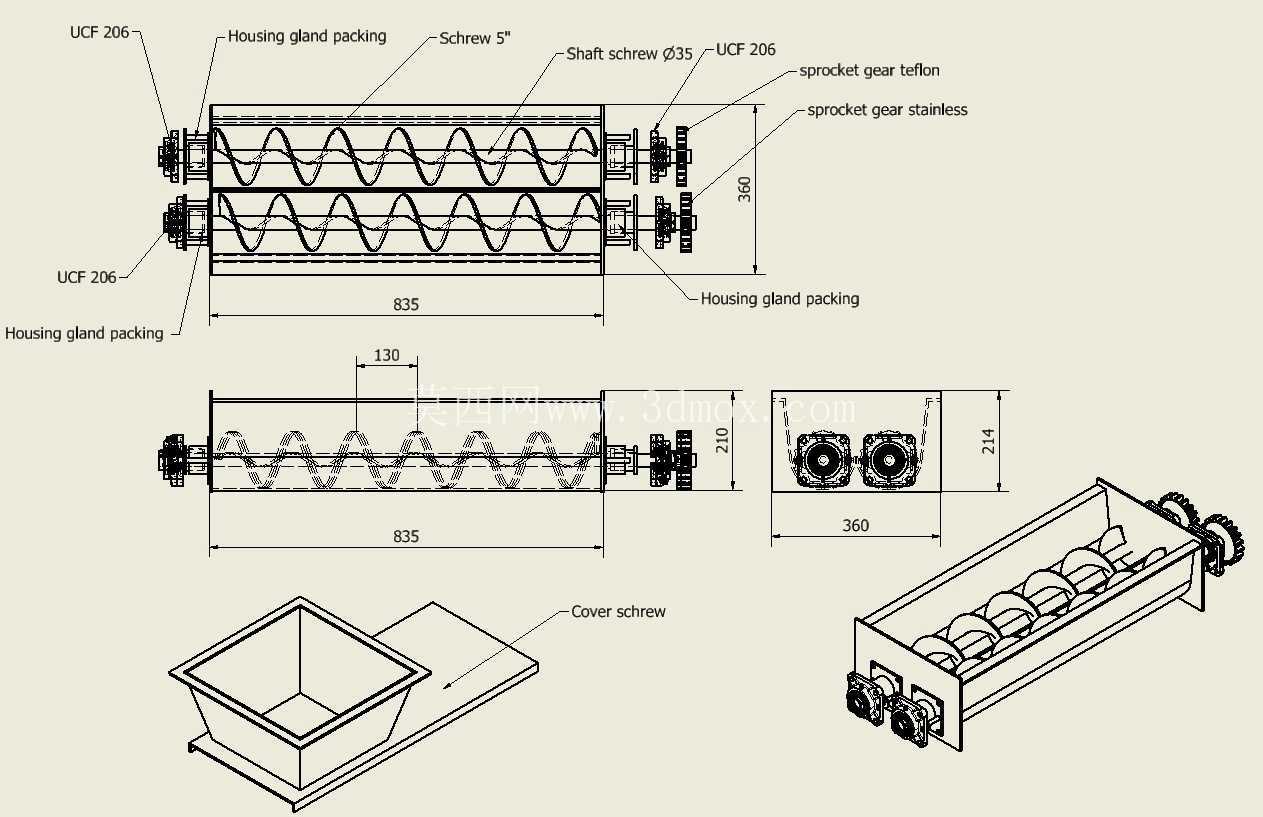

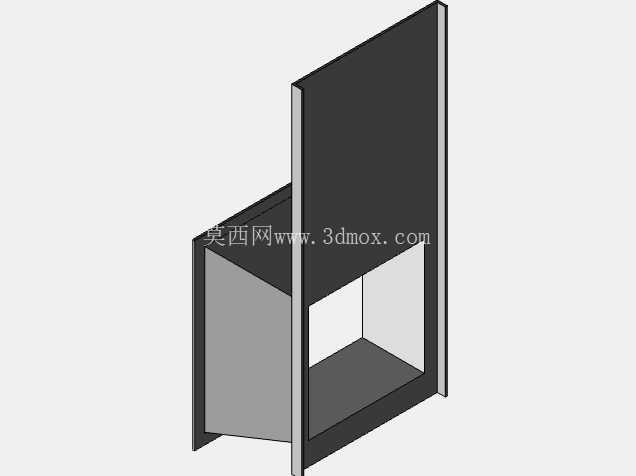

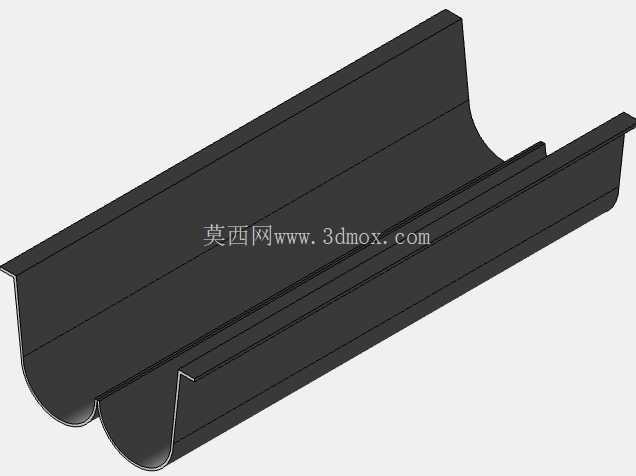

　　这套双螺旋输送结构的设计，首先从安装边界的约束出发，整体槽体的有效输送长度设定为835mm，属于短距离定点给料的典型规格，槽体总宽度控制在360mm，高度方向从安装基础到槽体顶部的尺寸为214mm，进料口配套的方形接料斗直接焊接在槽体进料端上方，接料斗采用敞口式斜壁设计，壁板倾斜角度大于散料的自然安息角，避免物料在接料斗内壁残留堆积，接料斗与槽体的连接位置避开端部轴承座的安装区域，预留足够的维护操作空间。在散状物料处理的各类生产场景中，双螺旋输送设备一直是小流量、短距离均匀给料的核心配套装置，常见于粉体加工、餐厨垃圾处理、小型铸件砂料输送、食品原料配料等工况，相比单螺旋结构，双轴并行的设计能在更小的槽体宽度下获得更大的输送截面积，同时避免易结拱物料在输送过程中卡滞、架空的问题，两根螺旋轴反向转动时还能对物料起到一定的搅拌、破拱作用，对于含水率偏高、有一定粘性的散料适配性更好。

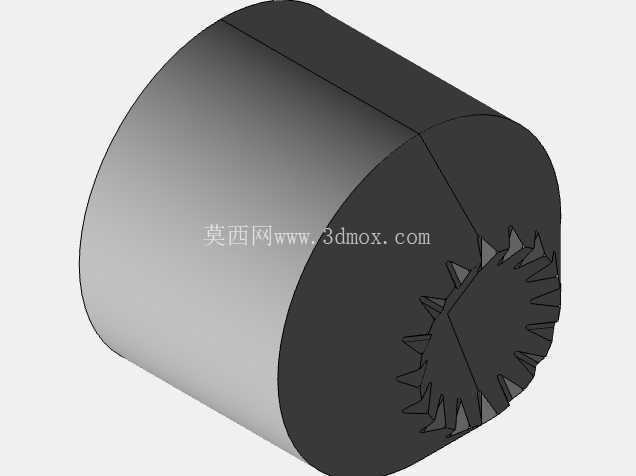

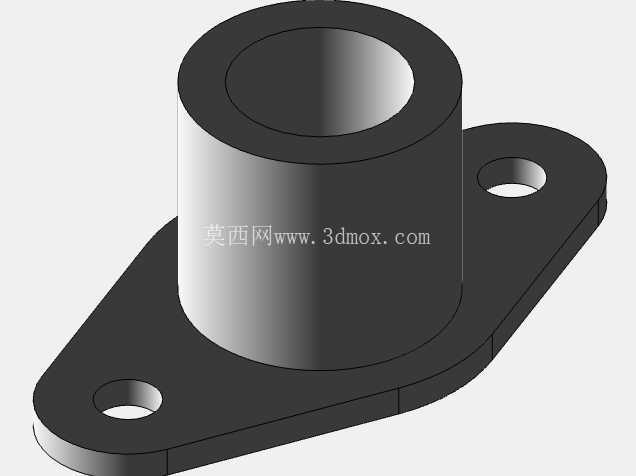

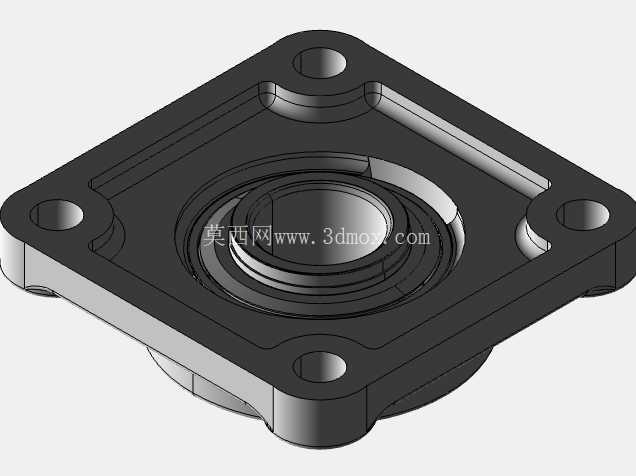

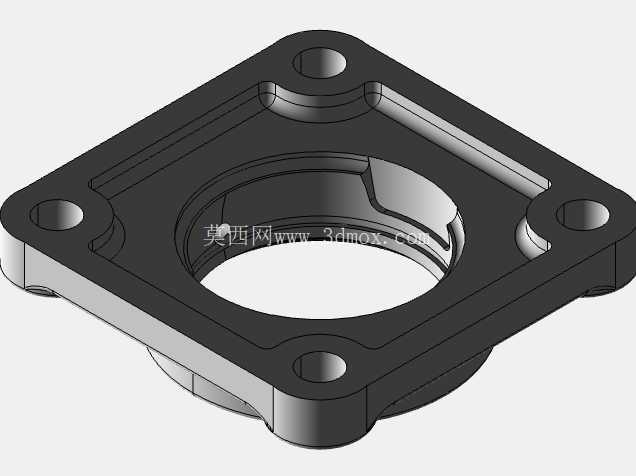

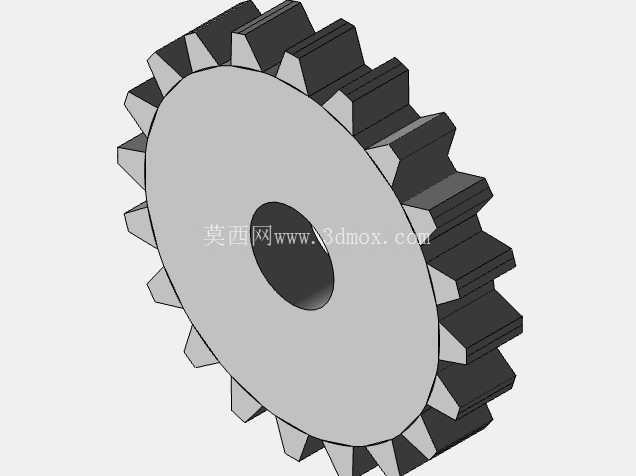

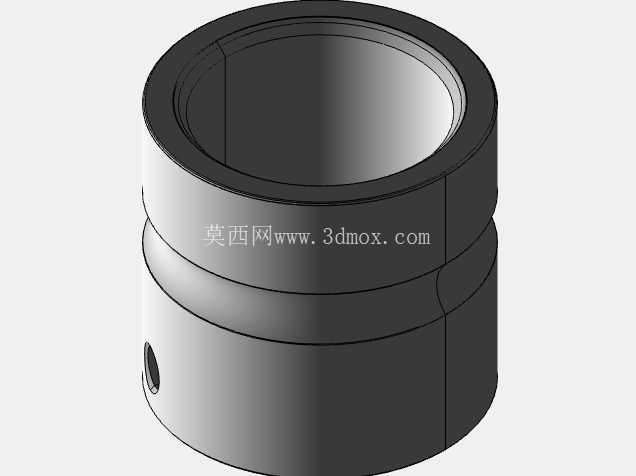

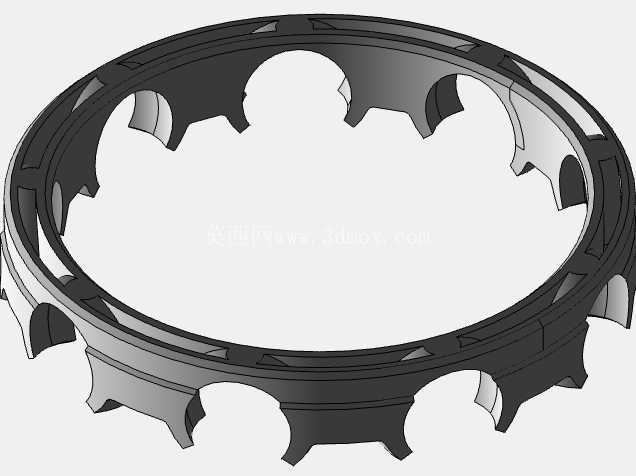

　　传动端的设计采用分体式链轮传动结构，主动链轮布置在槽体出料端的外侧，两根螺旋轴的端部分别配套从动链轮，其中传动链轮分为特氟龙材质与不锈钢材质两种可选配置，特氟龙链轮适用于有防腐要求、低转速轻负载的工况，不锈钢链轮则适用于有一定磨损、负载稍大的物料输送场景，链轮传动的方式相比齿轮直接传动，能更好地吸收两根螺旋轴加工、安装过程中产生的同轴度误差，降低装配精度要求，同时在出现物料卡滞时，链轮传动能通过链条的小幅滑移避免螺旋叶片或轴体过载扭断。螺旋轴的支撑选用UCF206方形带座外球面轴承，轴承座分别布置在槽体的两端外侧，轴承与槽体内部的接触位置设置 housing gland packing 压盖填料密封结构，这种密封形式相比普通的密封圈密封，能更好地适应粉体、细颗粒物料的密封需求，通过压盖调节填料的压紧程度，既能避免细料从轴端缝隙泄漏，也能防止外部的灰尘、水汽进入轴承内部，延长轴承的维护周期。

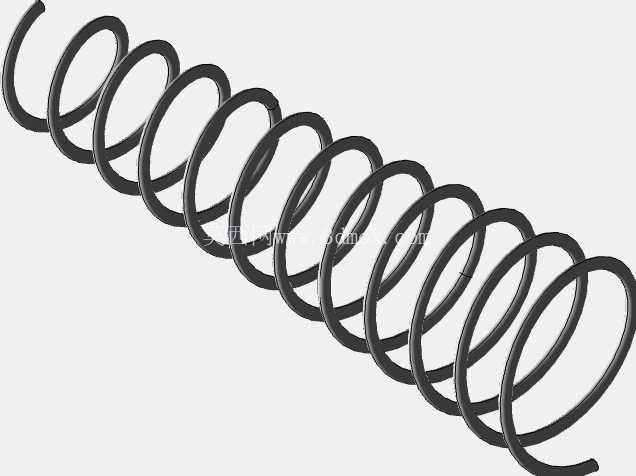

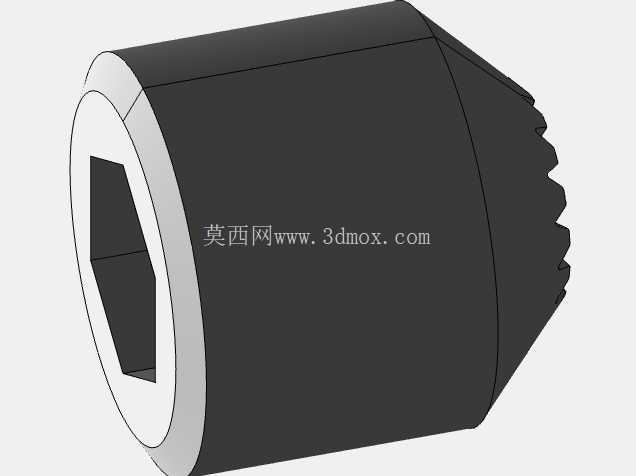

　　螺旋叶片的节距设定为130mm，属于等螺距设计，叶片与轴体采用连续焊接工艺，轴端的固定螺丝选用5英寸规格的轴用螺丝，确保叶片与轴体的连接强度，避免长期输送物料时叶片出现开焊、移位的问题，槽体的上盖采用螺丝固定的Cover screw结构，日常维护时可以快速拆卸上盖，清理槽体内部残留的物料，检查螺旋叶片的磨损情况。在安装适配性上，这套结构的出料端底部预留了标准的法兰连接位，可以直接对接下游设备的进料口，不需要额外制作过渡连接段，槽体底部的安装脚位设置了长条形安装孔，允许现场安装时存在±5mm的位置调整量，降低现场安装的对位难度。

　　设计过程中特意将两根螺旋轴的叶片旋向设置为相反方向，转动时物料能在槽体中部形成向出料端的合力推送，不会出现物料向槽体两侧挤压堆积的问题，同时螺旋叶片的外边缘与槽体内壁的间隙控制在3-5mm，既避免叶片转动时刮蹭槽体内壁，也能减少间隙处的物料残留，对于有一定研磨性的物料，这个间隙还能预留出叶片磨损后的补偿空间，延长叶片的更换周期。进料端的轴承座位置特意做了向外延伸的设计，让轴承位置尽可能远离进料口的落料冲击区，避免物料直接砸在轴封位置造成密封件过早损坏，端盖的压盖填料选用耐磨的聚四氟乙烯复合填料，不需要频繁加注润滑脂就能保持良好的密封效果，适合长时间连续运行的工况。
